Аппараты со встречными закрученными потоками (ВЗП)

ООО ПП «УралМетХолдинг» предлагает проектирование, монтаж и обслуживание циклонов ВЗП серии 5.904-77.94 по доступной цене. Технические специалисты компании всегда готовы ответить на все ваши вопросы и оказать помощь, чтобы сделать правильный выбор необходимого устройства.

Назначение

Аппараты ВЗП предназначаются для очищения воздуха или запыленных газов. Данные аппараты отлично справляются с заданием по улавливанию всевозможных разновидностей пыли, в частности и той, которая образовывается в ходе переработки, а также транспортировки угля, известняка, песка и схожих материалов, начальная запыленность которых составляет до 400 грамм на кубический метр. Однако такого рода аппараты не рекомендуется применять для того, чтобы улавливать взрывоопасную и слипающуюся пыль. Для того, чтобы избежать конденсацию влаги по стенкам устройства и частичках пыли, температура газов, которые идут на очистку должна быть выше точки росы. А в соответствии с требованиями механической прочности конструкции устройств, не выше чем 400 градусов Цельсия. Аппараты ВЗП можно использовать для единой, первичной или вторичной очистки.

Устройство и принцип работы

Аппараты со встречными закрученными потоками включают такие основные узлы:

• цилиндрический корпус;
• улитка с тангенциальным входом пыльного потока, а также центральным патрубком для вывода чистого потока воздуха;
• сборник, имеющий аксиальный вход для запыленного потока.

Стыковка элементов устройства достигается за счет фланцевых соединений, а также уплотнительных прокладок.

Запыленный воздух либо дымовые газы поподают в устройство по двум патрубкам. При этом в нижний патрубок поступает треть от общего объема газа, тогда как в верхний – 2/3 соответственно. Для того, чтобы получить возможность регулировать и перераспределять газовые потоки, которые попадают в аппарат, необходимо позаботиться об установке шиберов на подводящих трубопроводах.

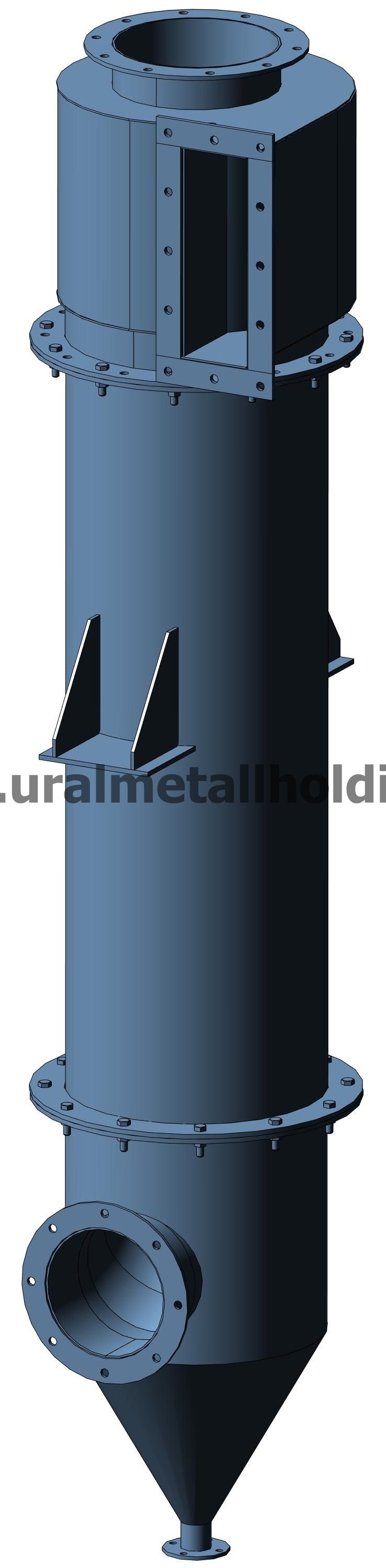

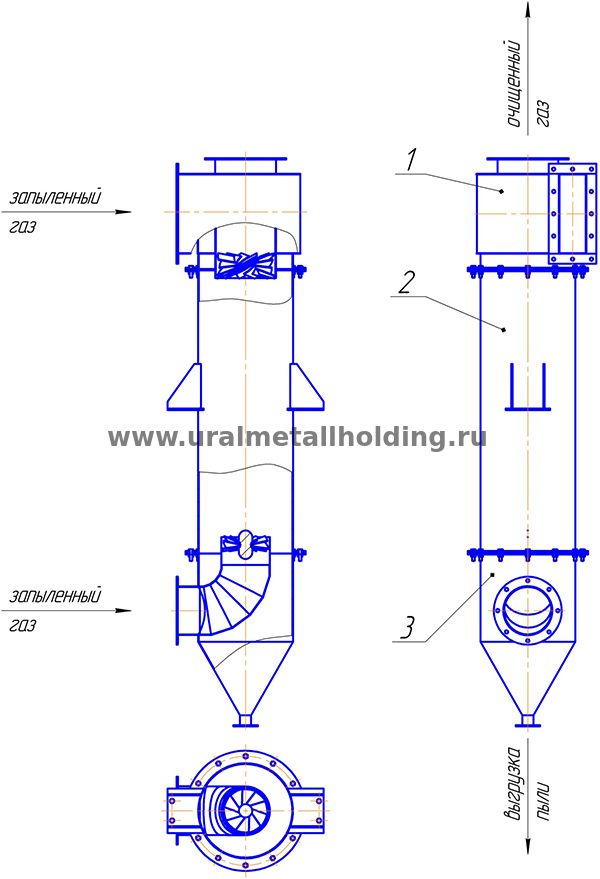

Рисунок 1 – Общий вид аппарата ВЗП
1 – улитка, 2 – корпус цилиндрический, 3 – сборник

Технические характеристики

Степень очистки воздуха – 96-99%.

Отношение газовых потоков, направляемых в тангенциальный и аксиальный входы аппарата 2:1.

Производительность по воздуху, м³/ч:

ВЗП 400 - 1800-3600

ВЗР 600 - 4000-8000

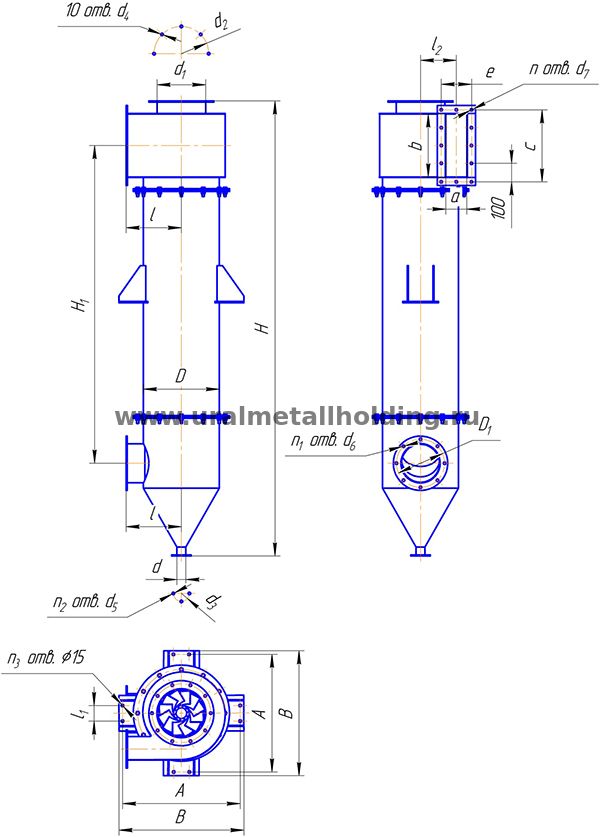

Рисунок 2 – Аппарат со встречными закрученными потоками
