Проектирование систем аспирации

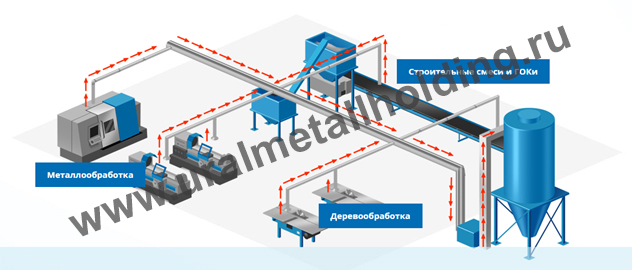

план системы аспирации воздуха

Назначение аспирации

Под аспирацией подразумевают своеобразный эффект “засасывания” пылевых частиц, возникающий из-за принудительного создания пониженного давления в системе. Установка для аспирации всегда имеет несколько ключевых частей:

  • так называемый отсос – устройство, непосредственно улавливающее механические примеси из воздуха;
  • специальные толстостенные стальные воздуховоды для аспирации и коллекторы, отводящие воздух с пылью от местных отсосов до зоны складирования или выбрасывания отходов (пневмотранспортирование отходов);
  • высоконапорные вентиляторы, способные создать достаточно сильную воздушную тягу;
  • очистная система, представляющая собой циклон, фильтры и другие устройства, позволяющие очистить вытяжной воздух перед возвратом в помещение или выбросом на улицу.

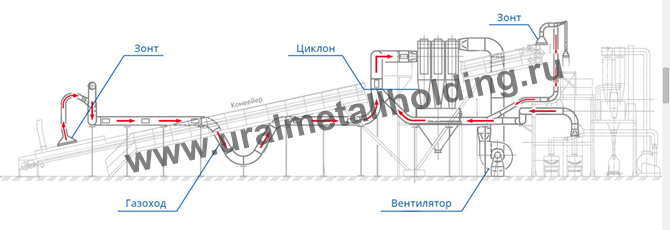

проектирование системы аспирации

Области применения систем аспирации

  • Горно-обогатительные комбинаты;
  • Деревообрабатывающая промышленность;
  • Химическая промышленность;
  • Энергетическая отрасль;
  • бумажная промышленность;
  • пищевая промышленность;
  • производство сыпучих веществ;
  • металлообработка;
  • изготовление стройматериалов.

Проектирование систем аспирации регламентируется строительными нормами СНиП 41-01-2003. Если проектирование сделано неправильно, то система аспирации абсолютно теряет свою эффективность. Это происходит из-за засорения воздуховодов пылью.

Особенности проектирования систем аспирации

Системы аспирации проектируются и монтируются совсем по другим принципам, нежели более простые вентиляционные системы. Вот лишь некоторые особенности их устройства, которые обеспечивают эффективность работы, отсутствие засоров, прорывов, залипаний и исключают скорый износ воздуховодов:

  • Скорости воздушных масс в воздуховодах должны быть очень значительны (до 20 и 25-ти метров в секунду), препятствуя оседанию пыли на стенках и способствуя их самоочистке;
  • С этой же целью воздуховоды устанавливаются в наклонном положении, под углом 55-60 и более градусов;
  • Обязательно использование толстостенных стальных воздуховодов;
  • Монтаж систем аспирации осуществляется при помощи более прочных креплений – специальных кронштейнов или цепей;
  • Для соединения воздуховодов зачастую применяют быстроразборные конструкции – фланцы, и особые регулировочные устройства – шиберы;
  • Также очень важен правильный выбор мощного вентилятора.

Комбинирование нескольких методов вентиляции и параллельной аспирации воздуха дает прекрасный эффект даже в сильнозагрязненных помещениях и цехах, при запыленности более 10 грамм на кубический метр пространства. Для монтажа используется специальное оборудование для систем аспирации.

Состав проекта

Специалисты нашего предприятия выезжают на объект, для визуального осмотра местности где будет установлена аспирационная установка. Там инженерами производятся необходимые замеры, и происходит оценка объемов работ и их сложность, а так же определение перечня необходимой информации для изготовления проекта части ОВ. Далее инженерами подготавливаются опросные листы и направляются заказчику. После заполнения опросных листов со стороны заказчика, мы подготавливаем подробное Техническое задание, где перечислены все пункты выполняемых нами работ по проектированию системы аспирации.

В состав основного комплекта рабочих чертежей марки ОВ включают:

  • общие данные по рабочим чертежам;
  • Обозначение и характеристики местных отсосов от технологического оборудования.
  • планы систем по отметкам, в разрезе;
  • аксонометрическая схема системы аспирации;
  • чертежи (планы и разрезы) установок систем;
  • спецификацию оборудования, изделий и материалов.
