Батарейные циклоны БЦ-2

Назначение

Циклон БЦ-2 применяется для очистки дымовых газов тепловых электростанций, промышленных котельных, сжигающих твердое топливо, а также в других отраслях промышленности. Подходит для улавливания неволокнистой и неслипающейся пыли – цемент, доломит, известняк, шамот и другие.

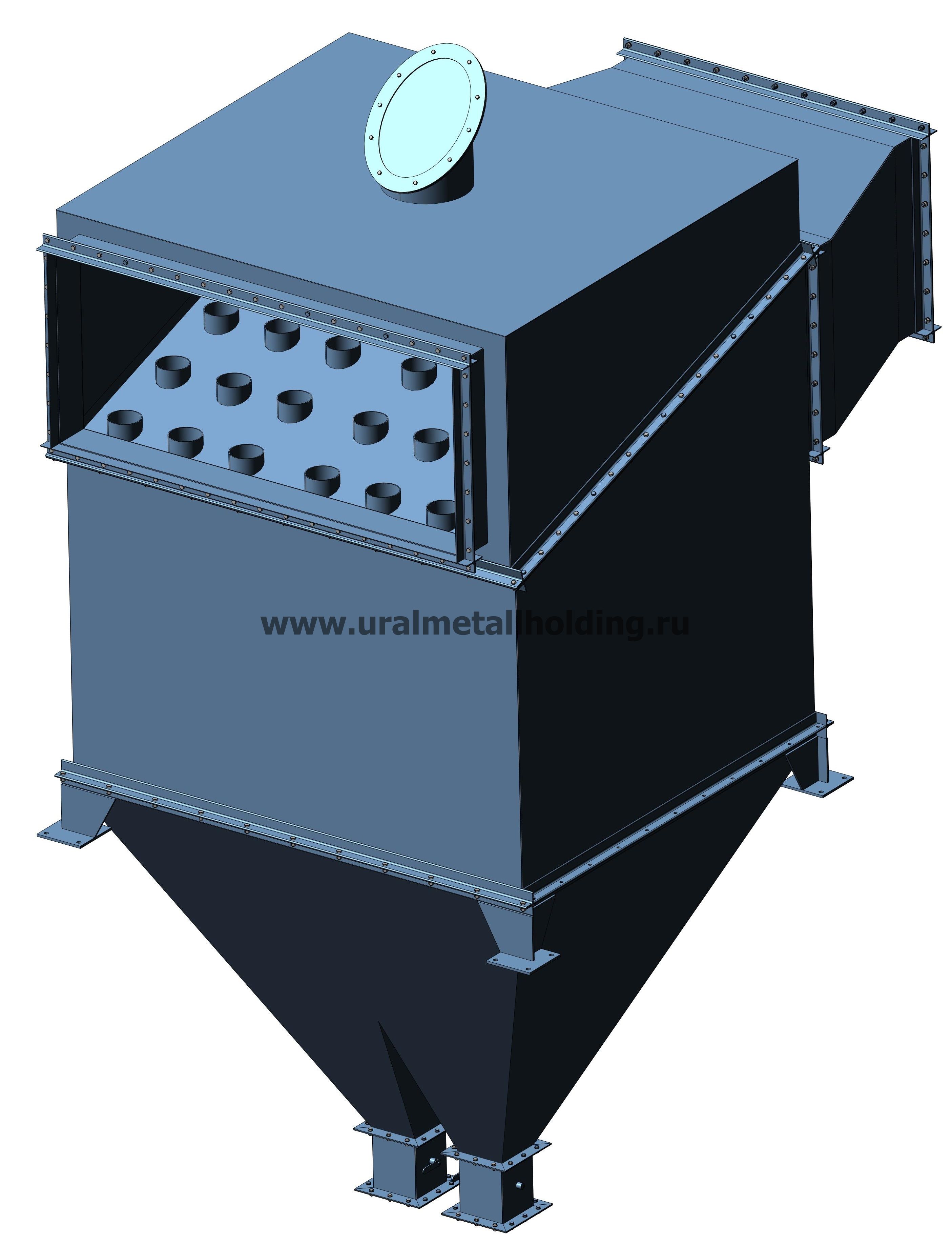

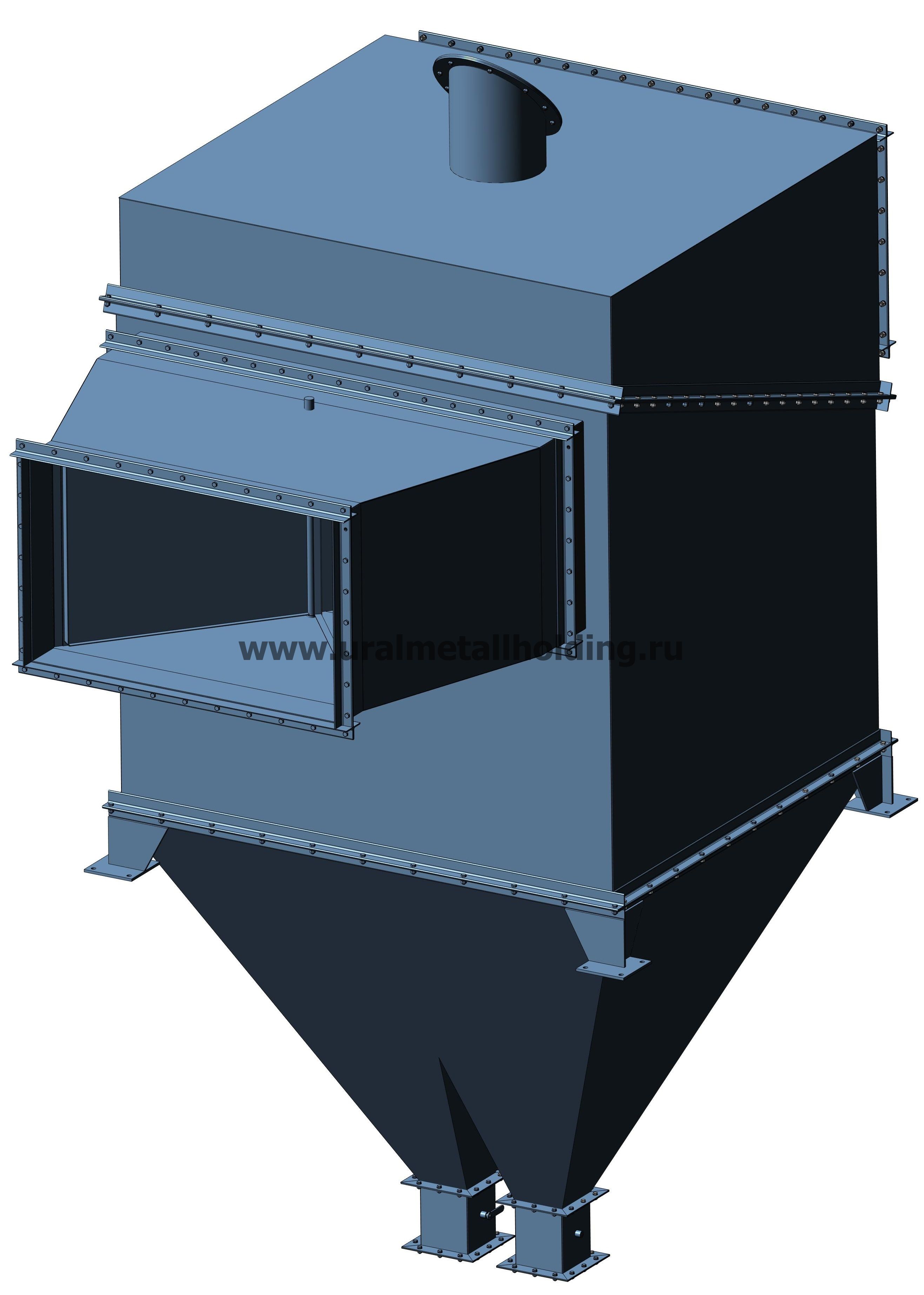

Устройство и принцип работы

Эти циклоны в зависимости от типоразмера имеют от 20 до 56 циклонных элементов, элементы снабжены профилированными направляющими аппаратами типа «розетка» с углом наклона α=25?.

Каждый аппарат имеет две параллельно работающие секции. При пониженных нагрузках одну из секций можно отключить шибером. В каждой секции на крышках установлены предохранительные клапаны во избежание повреждения аппарата при взрывах или хлопках в процессе очистки взрывоопасных пылегазовых смесей.

Запыленный газ через патрубок поступает в газораспределительную камеру и подводиться в циклонные элементы. С помощью циклонных элементов производится очистка газа от пыли. Уловленная пыль отводится в бункер. Далее через затвор выгружается наружу. Очищенный газ после циклонных элементов поступает в камеру очищенного газа, а затем с помощью вентилятора выбрасываются через дымовую трубу в атмосферу.

Технические характеристики

Допустимая запыленность газа, г/м3:
    слабослипающаяся пыль……………………………………………….75
    среднеслипающаяся пыль……………………………………………..35
Температура очищаемого газа, ?С………………………………………400
Максимальное разрежение, кПа………………………………………..15
Оптимальная скорость газа в элементе, м/с………………………….4…5
Коэффициент гидравлического сопротивления………………………65
Степень улавливания (для золы с dm=20 мкм), % не менее……...85

Типоразмер циклона

Суммарная площадь сечения цилиндрической части циклонных элементов, м2

Расход газа, м3/ч, при перепаде давления Δp, Па

450 600
БЦ-2-4х(3+2) 1,012 15000 17400
БЦ-2-5х(3+2) 1,265 18900 21800
БЦ-2-5х(4+2) 1,518 22600 26100
БЦ-2-6х(4+2) 1,822 27200 31400
БЦ-2-6х(4+3) 2,125 33160 36600
БЦ-2-7х(5+3) 2,834 42200 49000

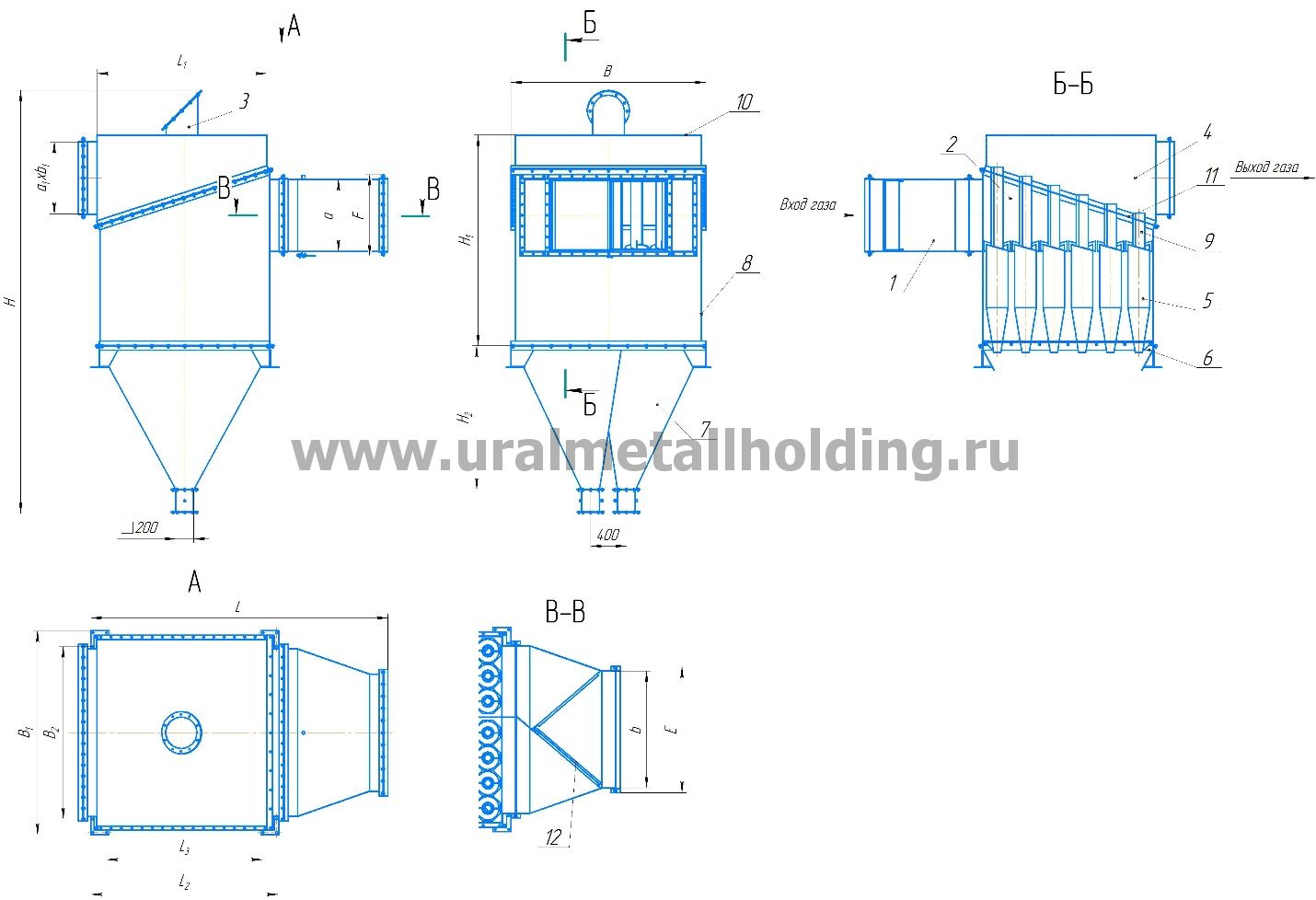

Рисунок 1 – Батарейный циклон БЦ-2: 1 – подводящий патрубок, 2 – газораспределительная камера, 3 – предохранительный клапан, 4 – камера очищенного газа, 5 – циклонный элемент, 6 – нижняя решетка, 7 – бункер, 8 – корпус, 9 – выхлопная труба, 10 – крышка, 11 – верхняя решетка, 12 – шибер

Типоразмер

циклона

Основные размеры, мм
L

L1

L2

L3

B

B1

B2

H

H1

H2

E F a b

a1xb1

БЦ-2-4х(3+2) 2120 1330 1530 1090 1610 1810 1370 3990 2070 1400 906 556 600 800 600х1440
БЦ-2-5х(3+2) 2400 1610 1810 1370 1610 1810 1370 4090 2170 1400 906 706 600 800 600х1440
БЦ-2-5х(4+2) 2600 1610 2090 1370 1890 1810 1650 4090 2170 1400 1106 656 600 800 600х1720
БЦ-2-6х(4+2) 2880 1890 2090 1650 1890 2090 1650 4190 2270 1400 1106 806 600 800 600х1720
БЦ-2-6х(4+3) 2980 1890 2090 1650 2170 2370 1930 4390 2270 1600 1206 806 800 1100 800х2000
БЦ-2-7х(5+3) 3260 2170 2270 1930 2450 2650 2210 4490 2370 1600 1406 906 800 1100 800х2280
