Циклон СДК-ЦН-33

Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02

Назначение

Для очистки и последующего удаления пылевых отложений в технологических вентиляционных системах используют циклон СДК-ЦН-33. Применяется это устройство для борьбы с пылью, твердые частицы которой составляют не более 5-6 микрон в диаметре. В отличие от предыдущих моделей пылеуловители СДК-ЦН-33 намного эффективнее очищают входной запыленный воздух.

Основные места применения этих агрегатов:

  1. Технологическая коммуникация пневмотранспорта – избавляет от сажевоздушных и сажегазовых смесей, содержащих твердые элементы.
  2. Сажевое производство – осуществляет пневмоуборку и аспирацию.
  3. Система установок каталитического дегидрирования бутана и крекинга нефтепродуктов.

Устройство и принцип работы

Длинноконическое спиральное устройство, способное быстро и эффективно чистить запыленный воздух – это циклон СДК-ЦН-33. Стоит отметить, что процесс очистки происходит даже при малой скорости воздушной массы в агрегате. Помимо самого корпуса оборудование состоит из таких основных элементов:

  1. Выходные и входные патрубки.
  2. Затвор для уборки скопившейся пыли.
  3. Спиральный раскручиватель воздушного потока. Может создавать вращение, как в правую сторону, так и в левую. Все зависит от соединения с системами пылеудаления и вентиляции, а также от удобства монтажа.

Расшифровывается циклон типа СДК-ЦН-33 так:

  1. СДК ЦН – спиральный длинноконический циклон.
  2. 33 – отношение диаметра выхлопной трубы к диаметру циклона.
  3. После цифры может стоять еще одно значение. К примеру, число 2000 после 33 обозначает внутренний диаметр устройства в его цилиндрической части.

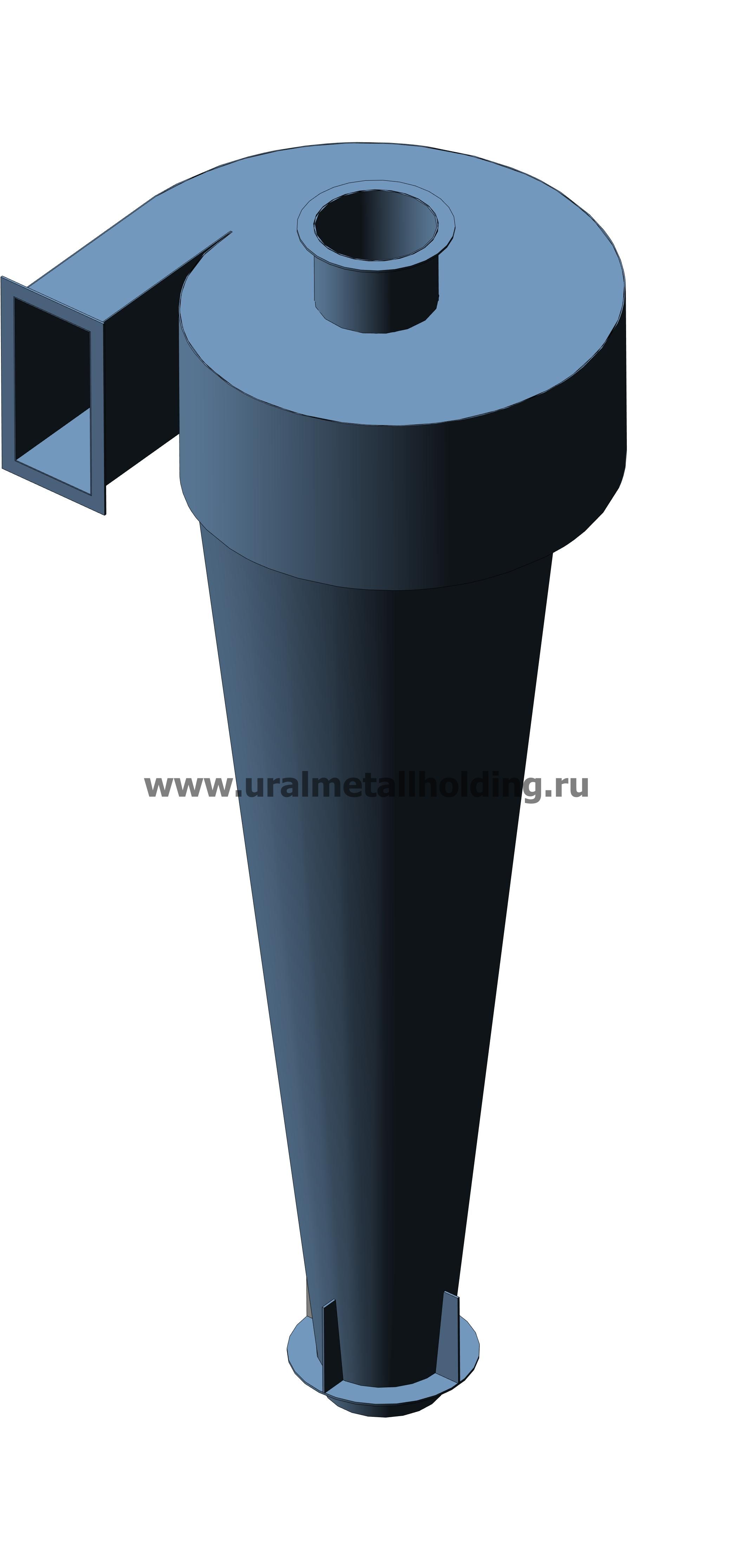

Циклон СДК-ЦН-33

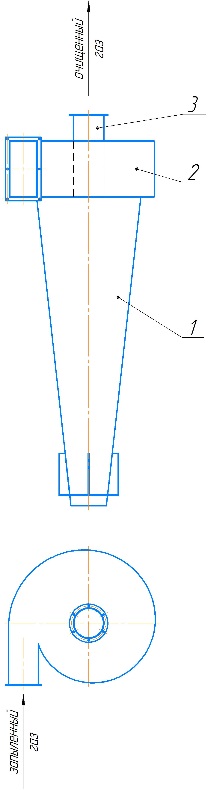

Общий вид циклона СДК-ЦН-33:

1 – конус, 2 – улитка, 3 – выхлопная труба

Технические характеристики

На сегодняшний день циклон типа СДК ЦН 33 является одним из лучших устройств с улиточным завихрением при одинаковом значении гидравлических потерь и диаметра корпуса.

Скорость газа 2 м/сек
Максимальное давление 1500 Па
Температура газа до 250 градусов
Эффективность очистки 75-98 %

Циклон СДК-ЦН-33 размеры

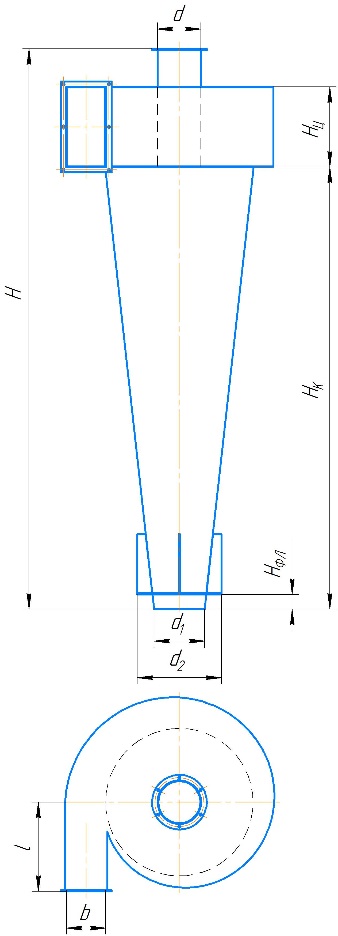

Габаритный чертеж циклона СДК-ЦН-33

СДК-ЦН-33 Производительность по воздуху, м3/час Основные размеры, мм Масса, кг
D d d1 d2 H l a b
400 770 до 1050 м3/час 400 134 134 208 1537 240 214 106 51,9
500 1 200 до 1 650 м3/час 500 167 167 259 1920 300 267 132 79,9
600 1 750 до 2 350 м3/час 600 200 200 310 2284 360 321 158 113,5
700 2 350 до 3 200 м3/час 700 234 234 363 2658 420 375 185 153,2
800 3 100 до 4 200 м3/час 800 267 267 414 3031 480 428 211 186,8
900 3 900 до 5 300 м3/час 900 300 300 465 3395 540 482 238 236,4
1000 4 800 до 6 500 м3/час 1000 334 334 518 3758 600 535 264 290,7
1200 6 950 до 9 400 м3/час 1200 400 400 620 4485 720 642 317 415,8
1400 9 450 до 12 800 м3/час 1400 468 468 725 5232 840 749 370 567,7
1600 12 350 до 16 700 м3/час 1600 534 534 828 5979 960 856 422 739
1800 15 650 до 21 100 м3/час 1800 601 601 931 6726 1080 963 475 933,7
2000 19 250 до 26 100 м3/час 2000 668 668 1035 7473 1200 1070 528 1153,6
2400 27 750 до 37 600 м3/час 2400 802 802 1242 8967 1440 1284 634 1656,8
3000 43 350 до 58 700 м3/час 3000 1000 1000 1550 11208 1800 1605 792 2738,8
