ООО ПП «УралМетХолдинг» предлагает современные циклоны ЛИОТ по доступной цене. Менеджеры компании всегда готовы ответить на вопросы потребителей, ознакомить их с полным прайсом и оказать помощь, чтобы сделать правильный выбор необходимого устройства.

  • Циклон ЛИОТ

Назначение

Циклоны ЛИОТ предназначены для средней и грубой очистки воздуха от сухой не слипающейся не волокнистой пыли размером до 10 мкм.

Циклоны ЛИОТ являются сухими пылеуловителями. Исходя из требований к очистке газов и свойств пыли в том или ином случае, они могут применяться как самостоятельные аппараты, либо в качестве ступени предварительной очистки.

Устройство ЛИОТ абсолютно не предназначено для очистки газообразной среды, которая содержит жидкую и капельную фазы. Также его нельзя использовать для очистки в местах с присутствием конденсации паров.

Универсальные модели циклонов отлично подходят и для очистки сухих газов, и для обжига, и для других работ.

Стоит заметить, что современные циклоны могут использоваться не только как самостоятельные устройства, но и выполнять роль одной из ступеней предварительной очистки.

Сухие пылеуловители ЛИОТ применяются во многих хозяйственных отраслях:

  • нефтяной;
  • химической;
  • машиностроительной;
  • энергетической;
  • строительной и других.

Устройство и принцип работы

Основными элементами циклона являются корпус, конус, входной патрубок, выхлопная труба (см. рисунок 1).

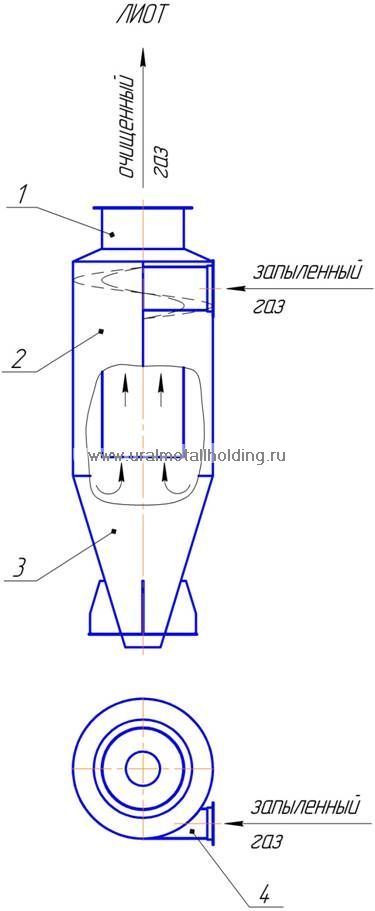

Рисунок 1 – Общий вид циклона ЛИОТ
1 – выхлопная труба, 2 – корпус, 3 – конус. 4 – входной патрубок

Циклон представляет собой инерционный пылеуловитель, в котором выделение частиц из воздушной (газовой) среды происходит в основном под воздействием центробежной силы, возникающей при вращении воздушного потока в корпусе аппарата.

Запыленный воздух входит в циклон через тангенциальный патрубок и, приобретая вращательное движение, опускается винтообразно вдоль внутренних стенок цилиндра и конуса.

В центральной зоне циклона воздушный поток, освобожденный от пыли, поднимается винтообразно вверх и удаляется через выхлопную трубу наружу.


Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:

Циклоны типа ЛИОТ бывают двух положений:

  • правого:
  • левого.

В пылеуловителях левого положения воздух движется против часовой стрелки, а при правом исполнении, наоборот, по часовой. Поэтому они могут использоваться не только для всасывания, но и для нагнетания воздуха.

Виды циклонов ЛИОТ отличаются друг от друга эффективностью работы и габаритами. Так, к примеру, ЛИОТ 1 имеет производительность 1200-1400 кубических метров за час, а ЛИОТ 10 - от 14400 до 19200.

Технические характеристики

Скорость воздуха, м/сек 15 – 20
Эффективность очистки, % 90

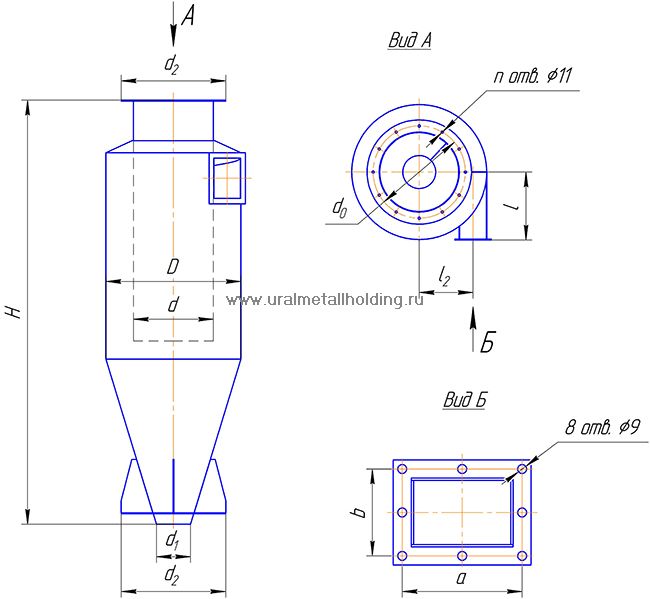

Рисунок 2 – Циклон типа ЛИОТ

ЛИОТ

Производительность по воздуху, м3

Основные размеры, мм Масса*, кг
D d

d1

d2

d0

H l

l2

a b n
1 1200 - 1700 555 325 140 430 380 1745 280 220 145 200 6 123,1
2 2500 - 3400 765 445 200 550 500 2470 380 302,5 190 275 6 234,1
3 3900 - 5200 970 570 240 675 620 3010 485 385 230 330 8 362,1
4 5000 - 6700 1115 655 280 760 710 3455 560 442,5 260 375 8 476,1
5 6500 - 8000 1230 730 310 835 780 3650 615 490 280 415 10 570,4
6 7100 - 9500 1330 780 330 885 830 3895 665 527,5 305 440 10 655,6
7 8400 - 11200 1445 845 360 950 900 4180 725 572,5 330 475 10 765,0
8 10300 - 13800 1600 940 400 1045 990 4675 800 635 360 525 10 843,1
9 12600 - 16800 1765 1035 440 1140 1090 5160 880 700 395 575 10 1143,2
10 14400 - 19200 1890 1110 480 1215 1160 5575 945 750 420 615 10 1318,3
