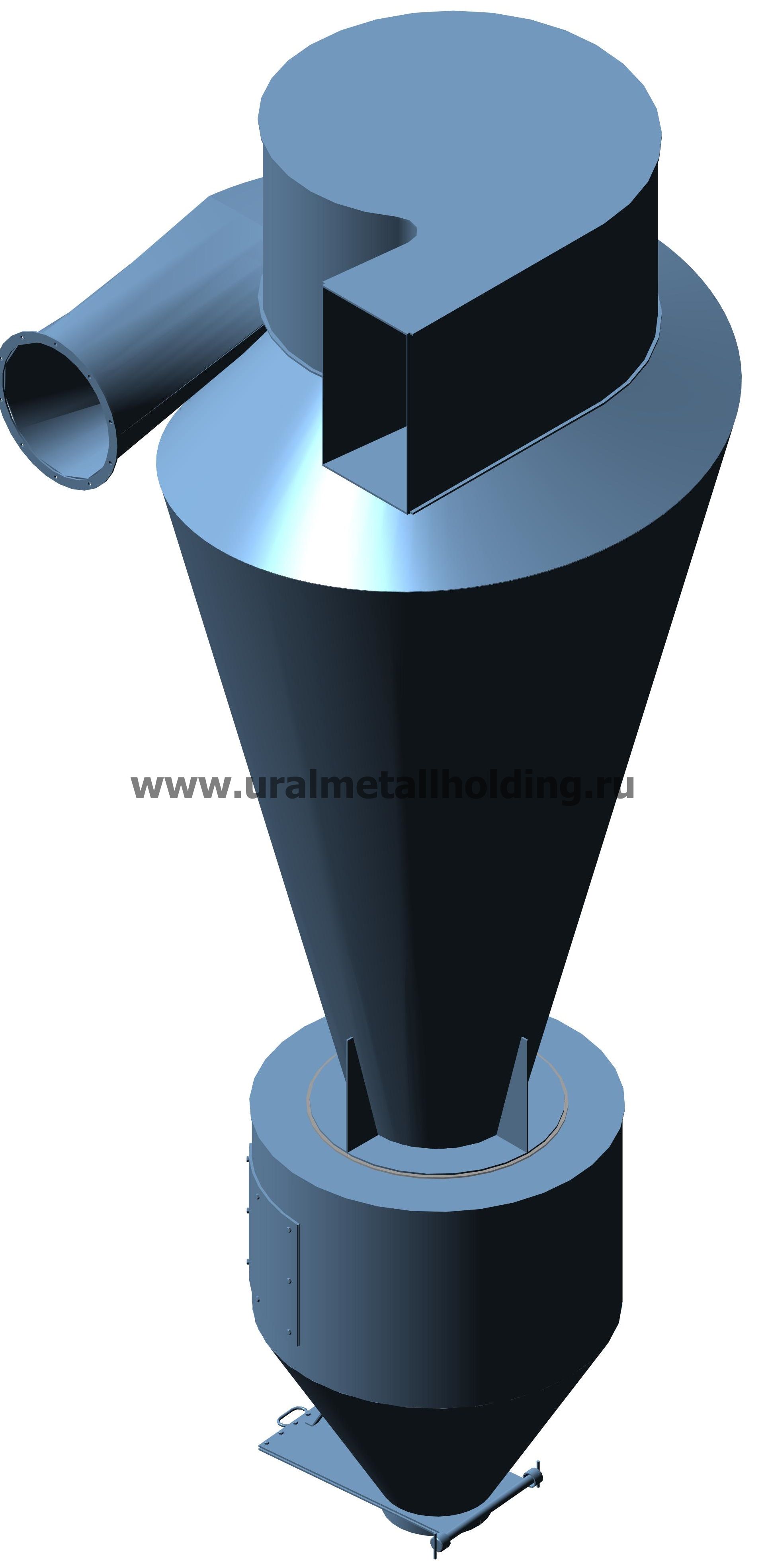

Сухие циклоны СИОТ-М и СИОТ-М1 серия 5.907-1

ООО ПП «УралМетХолдинг» предлагает проектирование, монтаж и обслуживание СИОТ-М и СИОТ-М1 серии 5.907-1 по доступной цене. Технические специалисты компании всегда готовы ответить на все ваши вопросы и оказать помощь, чтобы сделать правильный выбор необходимого устройства.

  • СИОТ-М
  • СИОТ-М1

Назначение

Назначением сухих циклонов СИОТ-М и СИОТ-М1 является грубое и среднее очищение газов от сухой пыли. Применяют пылеуловители СИОТ как самостоятельно, так и в качестве агрегатов подготовительных ступеней очистки газов. Применяемость зависит от условий очистки газов, свойств и состава мелких частиц в пыли.

Пылеуловитель СИОТ используется для чистки воздуха в черной и цветной металлургии, химической и нефтяной промышленности, машиностроении, изготовлении строительных материалов. Циклоны типа СИОТ рекомендовано применять при запыленности 300г/м3.

В зависимости от модификации, сухие циклоны СИОТ отличаются по эффективности и производительности. Также они различаются по месту установки - на линии всасывания, на линии нагнетания или на обеих линиях.

Запрещается использовать циклоны типа СИОТ во взрывоопасных средах.

Устройство и принцип работы

Циклон типа СИОТ составляют:

  • корпус;
  • входной патрубок
  • бункер
  • выхлопная труба;
  • затвор;
  • раскручиватель потока;
  • коническая манжета;
  • фланец;
  • цилиндрическая вставка;
  • диск;
  • штырь;
  • фланец;
  • полая вставка;
  • коническая манжета;
  • закручиватель дополнительного потока;
  • люк.

Бункер сборный и выполнен из цилиндрической и конической частей. Для увеличения эффективности и производительности в циклонах типа СИОТ вместо цилиндрической вставки устанавливают специальное устройство для увеличения объема потока загрязненного газа. Это устройство состоит из вставки, манжеты с фланцем и завихрителя воздуха. Завихритель устанавливается в цилиндрической части корпуса.

Для удобства изготовления, транспортировки и монтажа, циклоны типа СИОТ больших габаритов, изготавливают из частей.

Корпус циклонов больших номеров (№6 – №10) для удобства изготовления, транспортирования и монтажа, выполнен разъемным.

Общий вид циклонов СИОТ-М и СИОТ-М1

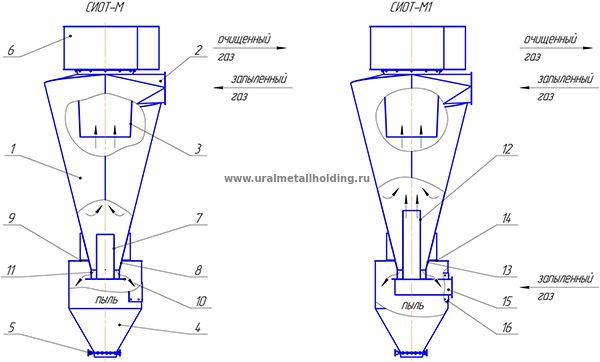

Рисунок 1 – Общий вид циклонов СИОТ-М и СИОТ-М1
1 – корпус, 2 – входной патрубок, 3 – выхлопная труба, 4 – бункер, 5 – затвор, 6 – раскручиватель потока, 7 – цилиндрическая вставка, 8 – коническая манжета, 9 – фланец, 10 – диск, 11 – штырь, 12 – полая вставка, 13 – коническая манжета, 14 – фланец, 15 – закручиватель дополнительного потока, 16 – люк.

Принцип работы пылеуловителей СИОТ заключается в отделении твердых частиц от воздуха путем действия центробежных сил.

Для уменьшения скорости вихревого потока в нижнем секторе циклона, в пылевыпускном окне устанавливают глухую цилиндрическую вставку. Это приводит к отсутствию радиальных потоков в нижнем секторе корпуса и в бункере. Тем самым уменьшает повторный унос пыли.


Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:

В циклонах типа СИОТ-М и СИОТ-М1 используется принцип работы вихревых пылеуловителей. В них подвод загрязненного воздуха и его очистка выполняется в центральной части корпуса в поднимающемся вверх закрученном потоке. А воздух, насыщенный пылью, опускается вне центральной части корпуса. Точно так же в пылеуловитель поступает дополнительный поток загрязненного воздуха, закрученный так же, как и основной.

Отделение пыли выполняется как в верхней, так и в нижнем секторе циклона из основного и дополнительного потоков соответственно. Отделенные частицы пыли перемещаются опускающимся основным потоком и попадают в бункер через пылевыпускное окно.

Технические характеристики

Эффективность очистки, % до 95

Циклоны типа СИОТ-М и СИОТ-М1

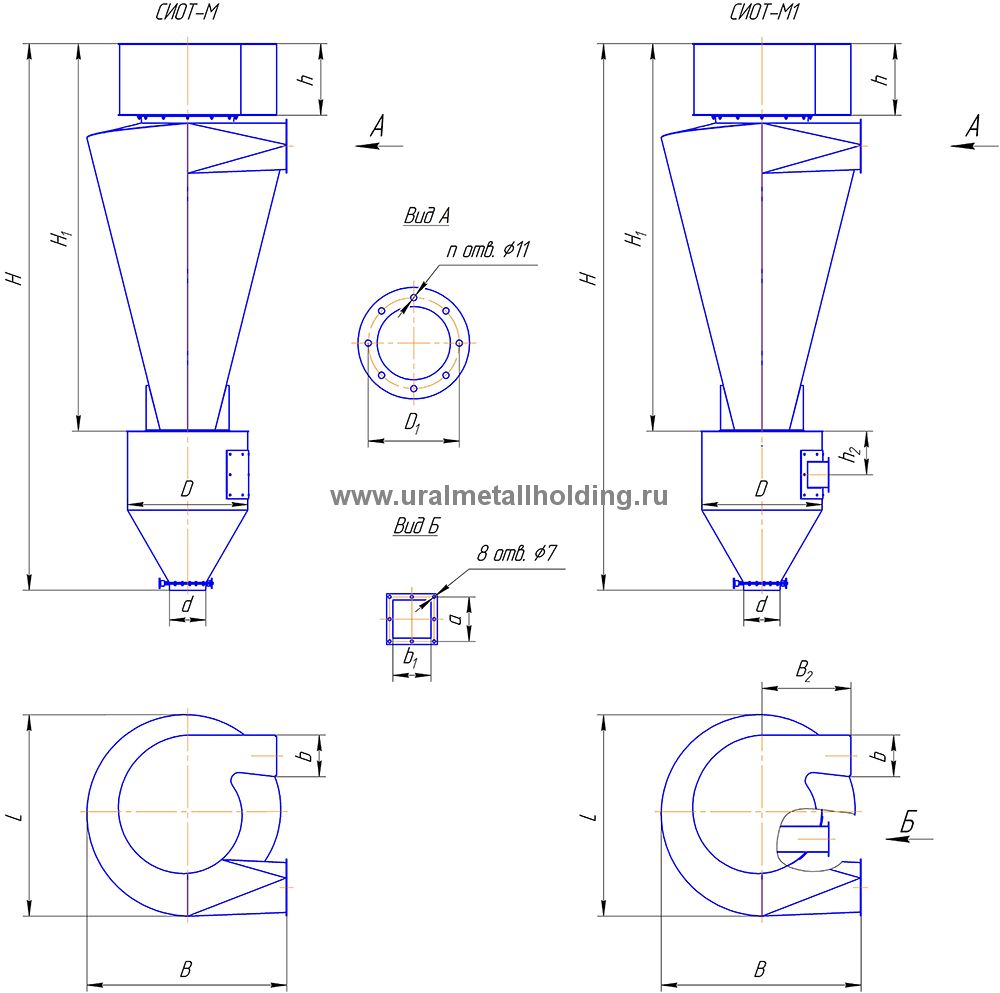

Рисунок 2 – Циклоны типа СИОТ-М и СИОТ-М1



СИОТ-М СИОТ-М1

Производительность по воздуху, м3

Основные размеры, мм n, шт Масса*, кг
СИОТ-М СИОТ-М1 В L H

H1

D

D1

d h

h2

a b

b1

СИОТ-М СИОТ-М1
№1 1500 2250 870 700 2075 1320 550 200 170 250 171 130 136 103 6 138 143
№2 3000 4500 1118 1015 2895 1945 700 275 210 360 226,5 165 195 134 248 257
№3 4500 6750 1301 1245 3479 2404 800 330 240 440 260 190 240 161 8 357 370
№4 6000 9000 1351 1430 3950 2785 870 375 260 505 288,5 210 275 178 450 468
№5 7500 11250 1490 1595 4302 3052 940 415 280 565 342 240 307 205 10 556 578
№6 8500 12750 1710 1710 4576 3272 980 440 290 600 337,5 270 328 236 675 690
№7 10000 15000 1836 1856 4906 3551 1020 475 300 650 366,5 290 355 254 760 780
№8 12500 18750 2064 2064 5423 3968 1100 525 330 725 397,5 310 395 276 945 962
№9 15000 22500 2273 2273 5944 4364 1180 575 350 800 430,5 330 435 302 1125 1145
№10 17500 26500 2440 2440 6334 4699 1240 615 370 860 468,5 370 470 338 1285 1310
