Циклон УЦ серия 7.411-1

Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02

ООО ПП «УралМетХолдинг» предлагает проектирование, монтаж и обслуживание циклонов универсальных УЦ серии 7.411-1 по доступной цене. Технические специалисты компании всегда готовы ответить на все ваши вопросы и оказать помощь, чтобы сделать правильный выбор необходимого устройства.

Циклоны универсальные УЦ серия 7.411-1

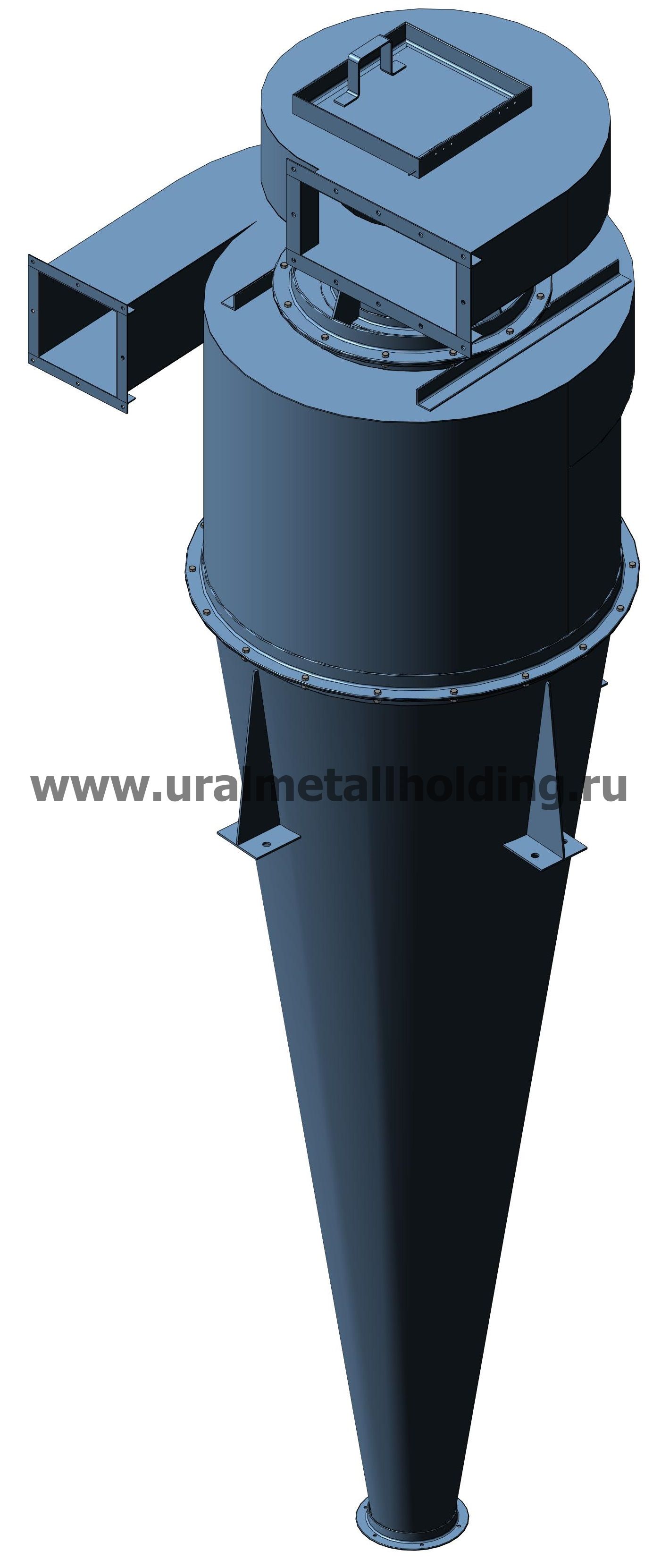

  • Циклон УЦ 1000 с улиткой

Назначение

Специализированные очистительные сооружения необходимы не только на индустриальных объектах, но также и на предприятиях легкой промышленности, занимающихся обработкой древесины. В такой ситуации необходима установка особого фильтра для утилизации отходов, возникающих в ходе процесса.

Устройство и принцип работы

С помощью идеально скомбинированных составных деталей, циклон УЦ качественно и последовательно производит фильтрацию производственных осадков:

  • основной блок,
  • наружная секция;
  • скрытая секция.

Серия очистителей представляет множество приборов, отличающихся размером поперечника. В результате, указатель величины поперечника напрямую зависит от инженерных преимуществ механизма. Таким образом, при меньшем уровне фильтрации отходов, ниже уровень воздушного сопротивления. Несомненное преимущество очистительного устройства состоит в том, что он легко поддается коррекции. Например, если в воздухе, предназначенном для обработки, изменился уровень осадка, циклон универсальный без трудностей способен изменить свои технические настройки.

Основываясь на том, с какой стороны в фильтре располагается механизм для обработки воздуха, различают следующие типы очистителей:

  • правосторонние - осуществляющие забор воздуха по часовой стрелке;
  • левосторонние - осуществляющие забор воздуха против часовой стрелки.

Циклон УЦ серия 7.411-1 в некоторых случаях может нуждаться в дополнительных устройствах: при функционировании под тягой необходим желоб, в противоположном случае устанавливается специальный колпак.

Установка циклонов с зонтом или улиткой определяется конкретными условиями при разработке проектной документации на строительство. При работе циклона под давлением на нем устанавливается зонт, под разряжением – улитка.

Циклон состоит из трех составных частей: корпус, цилиндр внешний, цилиндр внутренний.

Общий вид циклона УЦ

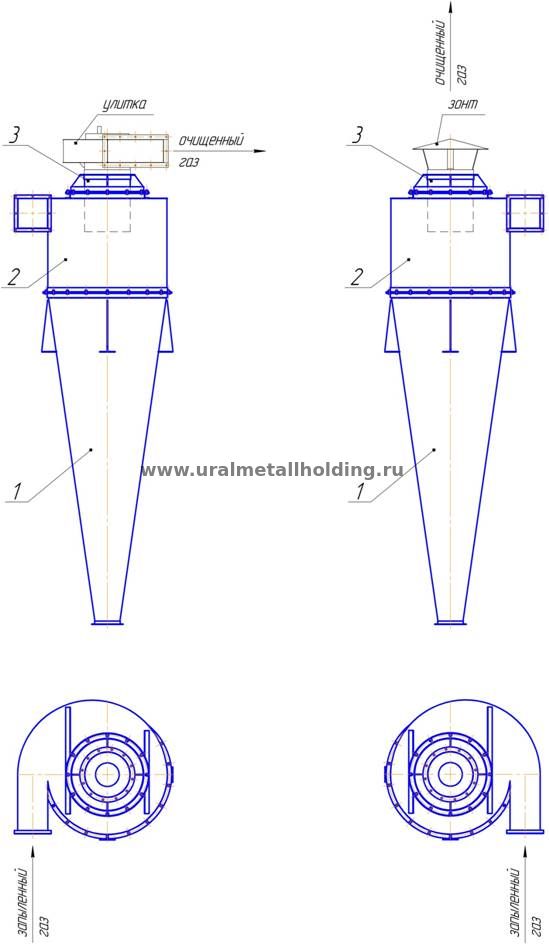

Рисунок 1 – Общий вид циклона УЦ
циклон правого исполнения | циклон левого исполнения
1 – корпус, 2 – цилиндр внешний, 3 – цилиндр внутренний

Технические характеристики

Степень очистки воздуха 98-99%.

Соотношение диаметров выхлопного патрубку (d) и корпуса циклона (D)

№ модификации 1 2 3 4
d/D 0,38 0,45 0,525 0,6

Циклон типа УЦ

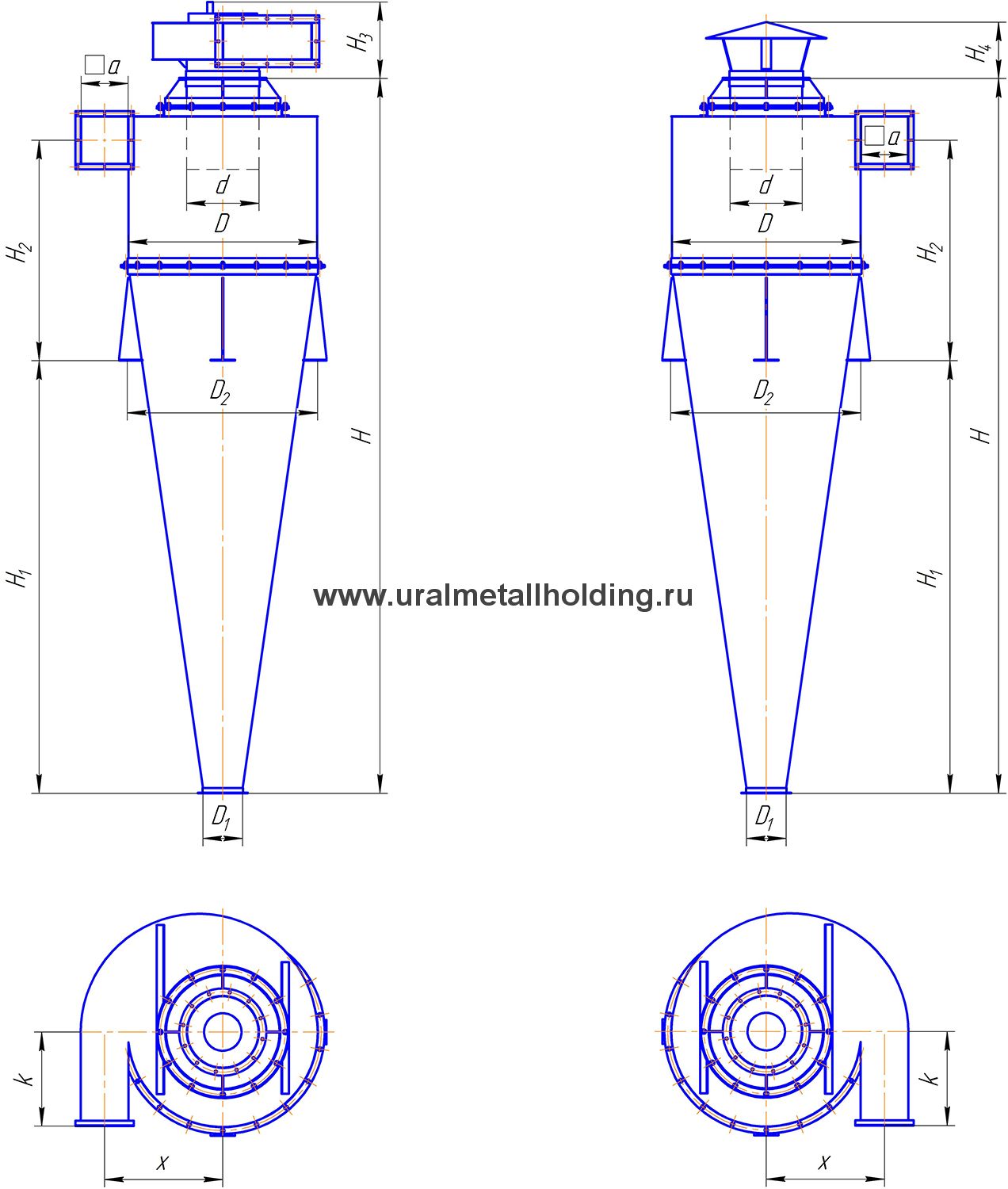

Рисунок 2 – Циклон типа УЦ



Циклон (диаметр)

Производительность, м3/час при скорости воздуха во входном патрубке

Основные размеры, мм Масса, кг модификация

D

D1

D2

H

H1

H2

h

k

a

x

12-16 м/с 1 2 3 4
УЦ 500 560-675 500 100 644 2040 1409 324,5 250 250 125 313 70,5 70,3 70,3 70,0
УЦ 560 685-825 560 112 704 2257 1578 365 280 280 140 350 82,0 83,5 83,3 83,0
УЦ 630 945-1135 630 126 774 2508 1773 413 355 315 158 398 99,9 99,8 99,7 99,4
УЦ 710 1200-1325 710 142 710 2740 1500 977 400 355 178 448 120,0 121,2 121,5 120,5
УЦ 800 1440-1725 800 160 800 3125 1740 103,7 445 400 200 504 154,2 155,7 156,3 155,3
УЦ 900 2200-2900 900 180 900 3410 2000 1087,5 450 450 225 566 182,0 184,0 185,5 183,5
УЦ 1000 2700-3600 1000 200 1000 3800 2300 1172 500 500 250 629 225,0 227,0 228,0 227,0
УЦ 1100 3260-4350 1100 220 1100 4210 2580 1240 550 550 275 692 288,0 294,0 288,0 285,0
УЦ 1200 3880-5200 1200 240 1354 4570 3370 797 600 600 300 754 317,2 318,5 323,0 317,6
УЦ 1300 4580-6100 1300 260 1454 4930 3650 864,5 650 650 325 816,5 368,0 372,0 375,0 369,0
УЦ 1400 5300-7000 1400 280 1554 5290 3930 932 700 700 350 879 418,4 422,7 425,7 419,7
УЦ 1500 6050-8050 1500 300 1500 5720 3700 1510 750 750 375 942 466,0 470,4 473,5 470,2
УЦ 1600 6900-9200 1600 320 1600 6010 3980 1577 800 800 400 1004 517,0 521,3 524,0 515,0
УЦ 1800 8700-11600 1800 360 1800 6875 4550 1715 900 900 450 1129 670,0 680,0 685,0 681,0
УЦ 2000 10800-14400 2000 400 2000 7450 5100 1847 1000 1000 500 1254 799,5 805,8 809,2 798,3
Циклон (диаметр) Основные размеры, мм

H5(модификация)

H6(модификация)

d(модификация)

1 2 3 4 1 2 3 4 1 2 3 4
УЦ 500 192 226 270 322 140 170 200 220 190 225 265 300
УЦ 560 200 240 288 345 160 190 220 250 213 252 294 338
УЦ 630 220 264 322 390 180 215 245 280 239 284 331 378
УЦ 710 240 290 357 447 210 240 278 322 270 320 370 430
УЦ 800 250 308 381 466 225 265 310 355 304 360 420 480
УЦ 900 274 346 428 536 275 335 405 475 340 405 470 540
УЦ 1000 296 374 472 584 300 385 465 524 380 450 525 600
УЦ 1100 318 401 512 630 335 415 495 573 420 496 580 660
УЦ 1200 326 413 526 655 340 400 465 535 456 540 630 720
УЦ 1300 346 443 566 705 370 430 505 580 494 585 683 780
УЦ 1400 362 467 598 750 395 465 545 620 532 630 735 840
УЦ 1500 398 518 685 842 455 535 635 715 570 676 800 900
УЦ 1600 401 421 670 845 450 535 620 710 608 720 840 960
УЦ 1800 461 602 785 988 475 560 650 750 686 811 946 1081
УЦ 2000 479 630 820 1040 565 665 780 890 760 900 1050 1200
