Циклон СК-ЦН-34

Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:
СК-ЦН-34

ООО ПП «УралМетХолдинг» предлагает проектирование, монтаж и обслуживание циклонов СК-ЦН-34 по доступной цене. Технические специалисты компании всегда готовы ответить на все ваши вопросы и оказать помощь, чтобы сделать правильный выбор необходимого устройства.

Назначение

При работе промышленных производств, вероятно, самым ответственным мероприятием является контроль уровня загрязнения воздуха. В таком случае невозможно обойтись без специального пылеуловителя, такого, как Циклон СК ЦН 34. Основная функция этого фильтра состоит в очистке воздуха в зонах с наличием крупных индустриальных объектов, на территории с опасными технологическими условиями. Наличие значительного воздухоочистителя крайне необходимо на производствах, связанных с переработкой горюче-смазочных веществ, а также на предприятиях, использующих сжиженный газ. Благодаря данному фильтру возможно уловить не только микроскопические частички пыли, но также и более опасные химические элементы.

Устройство и принцип работы

Отличительной чертой циклона СК ЦН 34 можно назвать достаточно крупный размер, что позволяет качественно очистить воздух при наличии только одного воздухоочистителя. Конусообразный фильтр включает в себя механизм направления воздуха, а также отверстие для удаления пыли. Очень важно правильно соединить воздухоочиститель с общей вентиляционной конструкцией. Для этой цели в структуре фильтра встроено два механизма, направляющих струю воздуха. В зависимости от сложности системы проветривания, возможно установить спирально длинноконический циклон СК ЦН 34 с направлением потока воздуха по часовой стрелке, то есть справа, или же наоборот.

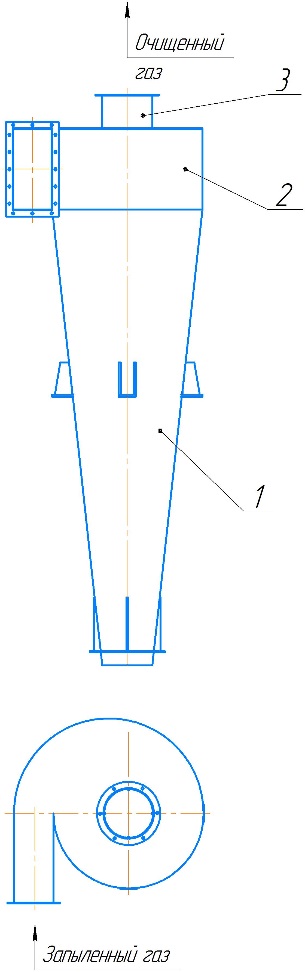

Рисунок 1 – Общий вид циклона СК ЦН 34
1 – конус, 2 – улитка, 3 – выхлопная труба


Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:

Технические характеристики

Базовые параметры фильтров можно узнать из названия фильтра. Например, очиститель циклон спирально-длинноконический СК ЦН 34 обладает особым отверстием для вывода пыли, который находится под углом 34 градуса относительно основной оси. Размер самого устройства для изоляции пыли можно определить по трехзначному числу, если оно указано в названии.

Скорость воздуха 1,7 м/сек
Максимальное давление 1700 Па
Температура газа от 200 до 300 градусов
Эффективность очистки 75-98 %

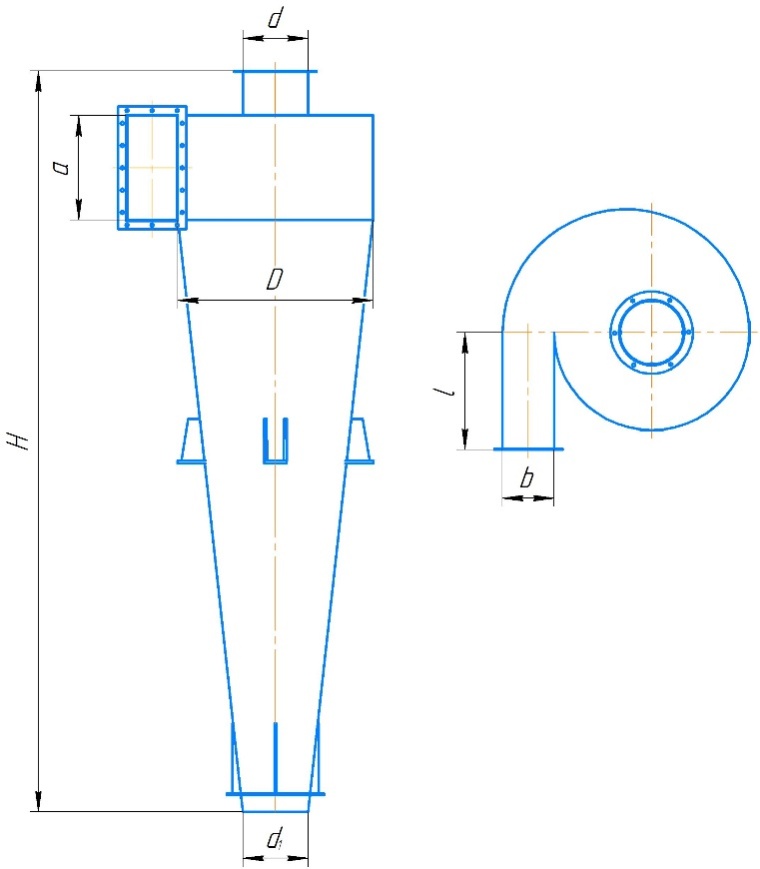

Циклон типа СК ЦН 34

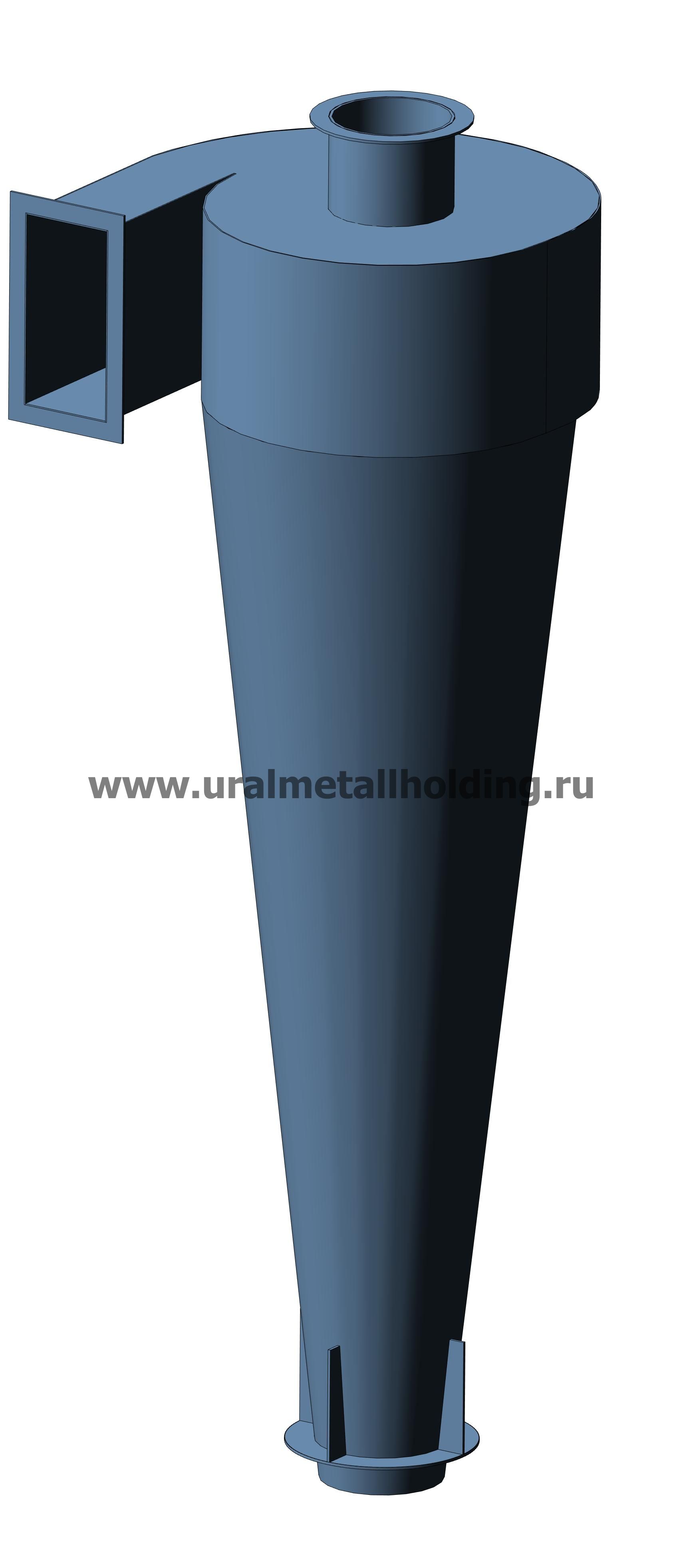

Рисунок 2 – Циклон типа СК ЦН 34

СК-ЦН-34

Производительность по воздуху, м3

Основные размеры, мм Масса*, кг
D d

d1

d2

H l a b
400 1100 400 134 134 208 1537 240 214 106 46
500 1800 500 167 167 259 1920 300 267 132 71.2
600 2500 600 200 200 310 2284 360 321 158 100.5
700 3500 700 234 234 363 2658 420 375 185 145.3
800 4500 800 267 267 414 3031 480 428 211 198.3
900 5700 900 300 300 465 3395 540 482 238 235.3
1000 7100 1000 334 334 518 3758 600 535 264 291.7
1200 10200 1200 400 400 620 4485 720 642 317 416.6
1400 13800 1400 468 468 725 5232 840 749 370 532.2
1600 18100 1600 534 534 828 5979 960 856 422 696.2
1800 22900 1800 601 601 931 6726 1080 963 475 880.6
2000 28300 2000 668 668 1035 7473 1200 1070 528 1086.6
2400 40700 2400 802 802 1242 8967 1440 1284 634 1558.3
3000 63600 3000 1000 1000 1550 11208 1800 1605 792 2589.3
