Циклон СЦН-40

Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02

ООО ПП «УралМетХолдинг» предлагает проектирование, монтаж и обслуживание циклонов СЦН-40 по доступной цене. Технические специалисты компании всегда готовы ответить на все ваши вопросы и оказать помощь, чтобы сделать правильный выбор необходимого устройства.

Назначение

Производительные циклоны СЦН 40 осуществляют продуктивную очистку газов и воздуха от различной пыли. Циклон СЦН 40 получает наибольшие воздухоочистительные возможности по сравнению с циклонами других моделей. В циклоне СЦН сравнительно ниже вынос пыли при аналогичных затратах энергии.

Устройство и принцип работы

Основными элементами циклона являются корпус, конус, улитка, выхлопная труба (см. рисунок 1).

Хорошая производительность в очистке циклоном СЦН 40 приобретается увеличением силы газовой циркуляции в корпусе циклона с одновременным скоростным уменьшением радиального стока с направленностью к выхлопной трубе. Пылеуловитель СЦН 40 незначительно предрасположен к засоряемости и абразивному износу.

Общий вид циклона СЦН 40

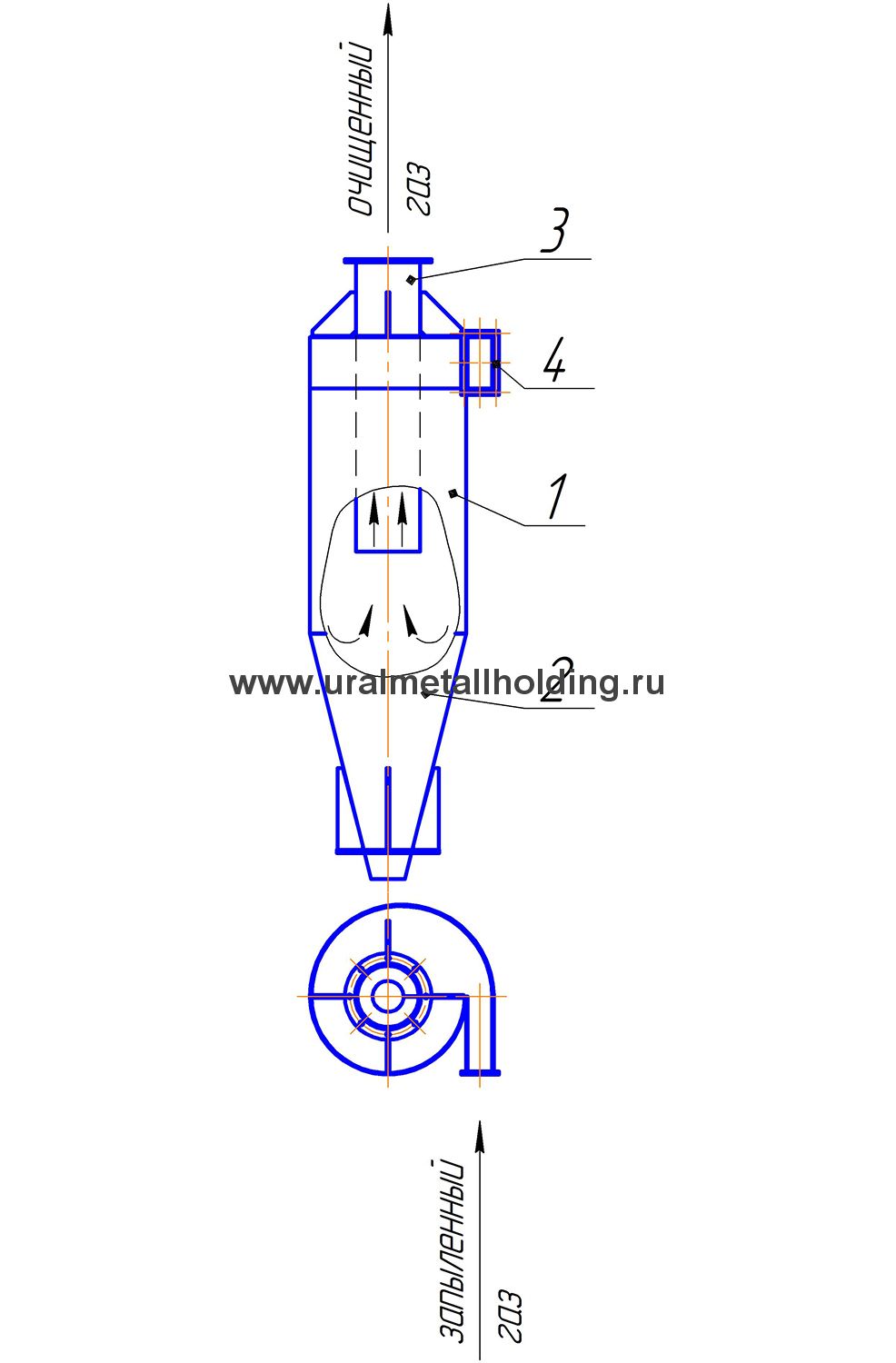

Рисунок 1 – Общий вид циклона СЦН 40
1 – корпус, 2 – конус, 3 – выхлопная труба, 4 – патрубок.

Характеристики СЦН-40:

1. меньшие безвозвратные потери энергии;

2. улучшенная скорость во входном патрубке пылеуловителя;

3. практически максимальная производительность воздухоочистки;

4. удовлетворительный коэффициент гидравлического сопротивления.

Располагают циклоны на всасывающей стороне вентиляторной установки. Статическое давление получается меньше атмосферного. Руководствуясь этим давлением и соответствующим расходом воздуха, определяют пропускную воздухоочистительную способность.

Изготовление

Нами изготавливается одиночный циклон СЦН 40 и комплектующие к нему. Кроме того, из нержавеющей стали различной толщины изготавливается групповой циклон СЦН 40.

Технические характеристики

Выбор СЦН 40 осуществляют, опираясь на продуктивность вентиляторной установки и допустимую величину потери давления в СЦН, ее желательно держать в границах до 1.2 кПа. Для увеличения результативности циклона верхнюю границу в 1.2 кПа повышают, обращая внимание на давление, которое образует вентилятор. Допускать понижение давления в СЦН меньше 0.5 кПа нежелательно из-за худшей очистки воздуха.

Скорость воздуха во входном патрубке, м/сек	16 – 24
Условная скорость в сечении корпуса, м/сек	1,3 – 1,9
Эффективность очистки, %	85-95
Наибольшее разряжение, Па	5000

Циклон типа СЦН 40

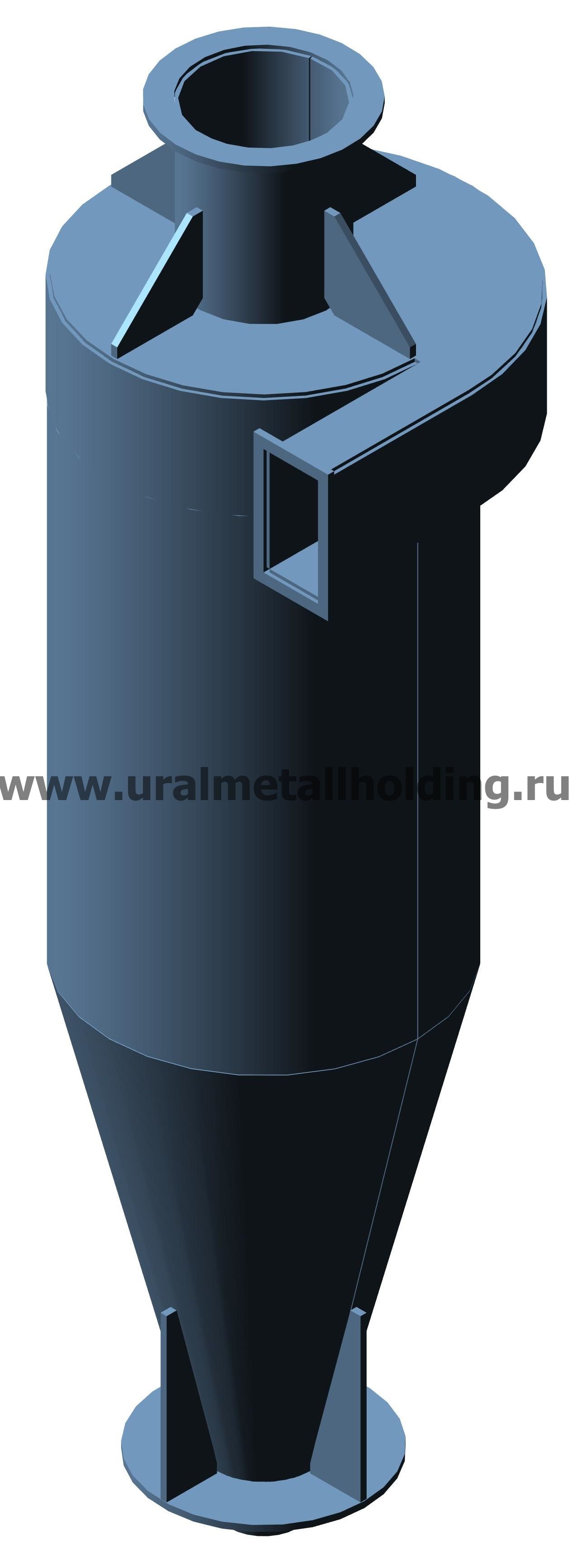

Рисунок 2 – Циклон типа СЦН 40

СЦН-40	Производительность по воздуху, м³/ч	Основные размеры, мм											Масса*, кг
СЦН-40	Производительность по воздуху, м³/ч	H	H_ФЛ	D	d	d₁	d₂	d₃	a	b	l	l₂	Масса*, кг
300	330 – 480	1210	30	300	120	60	240	200	100	44	154	176	43,8
400	590 – 860	1580	40	400	160	80	330	240	125	58	204	233	68,7
500	920 – 1340	1940	50	500	200	100	410	280	150	69	254	288,5	99,4
600	1320 – 1930	2295	60	600	240	120	490	320	200	94	304	351	136,7
700	1800 – 2630	2645	70	700	280	140	570	360	250	119	354	413,5	180,3
800	2350 – 3435	3015	80	800	320	160	660	400	300	144	404	476	231,6
900	2975 – 4350	3380	90	900	360	180	740	440	350	169	454	538.5	288,9
1000	3670 – 5370	3765	100	1000	400	200	820	480	400	194	504	601	355,2
1100	4475 – 6500	4100	110	1100	440	220	900	520	450	219	554	663,5	423,4
1200	5290 – 7730	4470	120	1200	480	240	980	560	500	244	604	726	501,3

Циклон типа СЦН 40 (групповой)

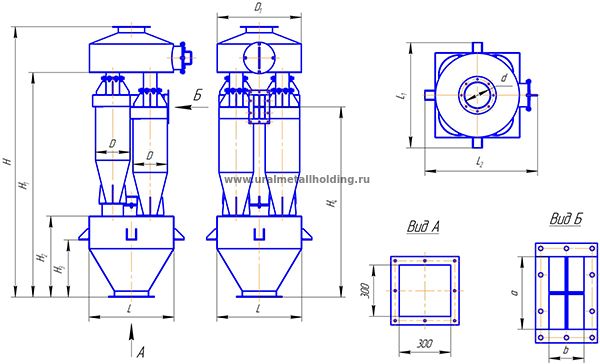

Рисунок 3 – Циклон типа СЦН 40 (групповой)

СЦН-40х4	Производительность по воздуху, м³/ч	Основные размеры, мм													Масса*, кг
СЦН-40х4	Производительность по воздуху, м³/ч	H	H₁	H₂	H₃	H₄	D	D₁	d	L	L₁	L₂	a	b	Масса*, кг
300*4	1630 – 1930	2416	2008	730	640	1704	300	750	235	758	938	1005	216	104	291,2
400*4	2890 – 3430	2971	2563	890	800	2214	400	950	315	958	1138	1205	266	132	442,6
500*4	4520 – 5370	3536	3128	1070	980	2734	500	1150	380	1158	1338	1405	316	154	629,6
600*4	6500 – 7730	4261	2753	1290	1200	3289	600	1350	530	1358	1538	1605	416	204	861,0
700*4	8950 – 10630	4891	4383	1470	1380	3799	700	1550	530	1558	1738	1805	516	254	1132,1
800*4	11570 – 13740	5521	5013	1680	1590	4359	800	1850	630	1858	2038	2105	616	304	1478,8
900*4	14650 – 17400	6136	5628	1880	1790	4904	900	2050	720	2058	2238	2305	716	354	1830,0
1000*4	18100 – 21480	6931	6323	2090	2000	5479	1000	2250	820	2258	2438	2505	816	404	2224,3
1100*4	21900 – 26000	7516	6908	2290	2200	5994	1100	2500	920	2508	2688	2755	916	454	2646,2
1200*4	25880 – 30730	8066	7458	2420	2330	6474	1200	2750	920	2758	2938	3005	1012	504	3134,1
