Барабан сушильный

Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:

Назначение

Сушильный барабан моделей БС0.8 БС1.0 БС1.2 предназначен для сушки сыпучих материалов в непрерывном технологическом процессе.

Устройство и принцип работы

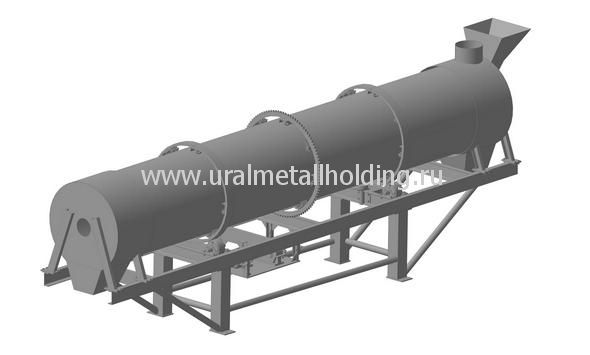

Барабанная сушилка представляет собой установленный наклонно вращающийся барабан, на который надеты два бандажа и зубчатый венец привода. На торцах барабана имеются камеры: в одной предусмотрен ввод горячих газов и загрузка влажного материала, в другой – вывод сухого продукта и отработавшего сушильного агента. За счет установки барабана под небольшим наклоном (до 6?) материал постепенно передвигается к разгрузочной камере. Внутри барабана, в зависимости от свойств высушиваемого материала, устанавливают различные насадки.

Принцип работы заключается в том, что влажный материал питателем подается во вращающийся сушильный барабан. Параллельно материалу в сушилку подается сушильный агент. Происходит испарение влаги в содержимом корпуса Высушенный материал с противоположного конца сушильного барабана поступает в бункер. Отработанный сушильный агент перед выбросом в атмосферу очищается от пыли в циклоне. Транспортировка сушильного агента осуществляется с помощью вентилятора со скоростью не более 2-3 м/с. Барабан приводится во вращение электродвигателем.

Технические характеристики

Наименование характеристики БС0.8 БС1.0 БС1.2
Производительность, при влажности материла не более 40 %, т/ч 0,5-1 1-2 1,5-3
Принцип сушки Прямоточный
Число оборотов барабана об/мин 5-20 5-20 5-20
Мощность привода, кВт 3 3 4
Редуктор Ц2У-125 Ц2У-125 Ц2У-160

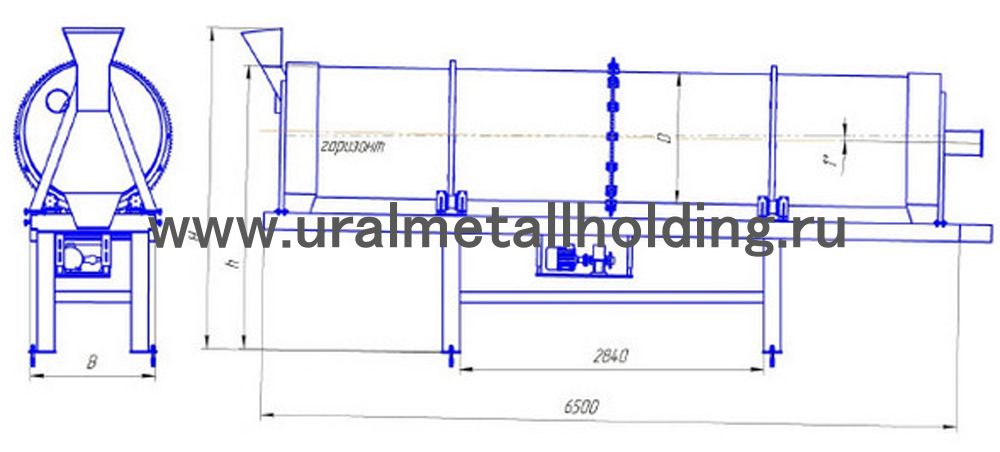

Рисунок 1 - Габариты сушильной установки.

БС Размеры, мм
Dу D h H B L
БС0.8 800 830 2300 2600 1100 6000
БС1.0 1020 1020 2600 2900 1200 6000
БС1.2 1220 1220 2650 3000 1300 6000
