Циклон ЦН-24

Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:
ЦН-24

ООО ПП «УралМетХолдинг» предлагает проектирование, монтаж и обслуживание циклонов ЦН-24 по доступной цене. Технические специалисты компании всегда готовы ответить на все ваши вопросы и оказать помощь, чтобы сделать правильный выбор необходимого устройства.

Назначение

Используя циклон ЦН 24 можно провести быструю предварительную очистку воздуха, благодаря тому, что этот тип пылеуловителя имеет высокую пропускную способность. Но это также приводит к тому, что очистка является недостаточной. Поэтому инерционный пылеуловитель ЦН 24 рекомендуется использовать вместе с другими пылеуловителями, которые смогут произвести эффективную доочистку воздуха, сделав его пригодным для вдыхания.

Циклоны ЦН 24 могут с успехом применяться для того, чтобы отделять летучие частицы пылевых примесей от газообразной среды, и могут быть использованы в разного рода дробильных и помольных установках, при транспортировании летучей золы либо сыпучих материалов.

Устройство и принцип работы

Циклон типа ЦН 24 обладает конструктивной простотой, надежностью и долговечностью. Помимо этого он легок в эксплуатации. Перечисленные качества делают устройства данного типа востребованными на рынке. Есть несколько модификаций модели ЦН 24, которые отличаются в основном габаритами и пропускной способностью.

Циклоны втягивают загрязненный воздух (или другие газы, подлежащие очистке), и разгоняют его в цилиндрической камере – за счет этого пыль и другие мелкие частицы устремляются к стенкам камеры, затем опускаются вниз, а свободный от твердых частиц воздух выводится наружу.

Но важно иметь в виду, что для очистки воздуха от слипающейся пыли, волокнистых частиц или мелких капель посторонних жидкостей пылеуловители ЦН 24 слабо приспособлены. Не следует их также применять для очистки газов, насыщенных парами – во избежание образования конденсата. И не стоит забывать, что основное назначение инерционных пылеуловителей ЦН 24 – предварительная очистка воздуха – нецелесообразно, поэтому, предъявлять к этим устройствам слишком большие требования по степени очистки.

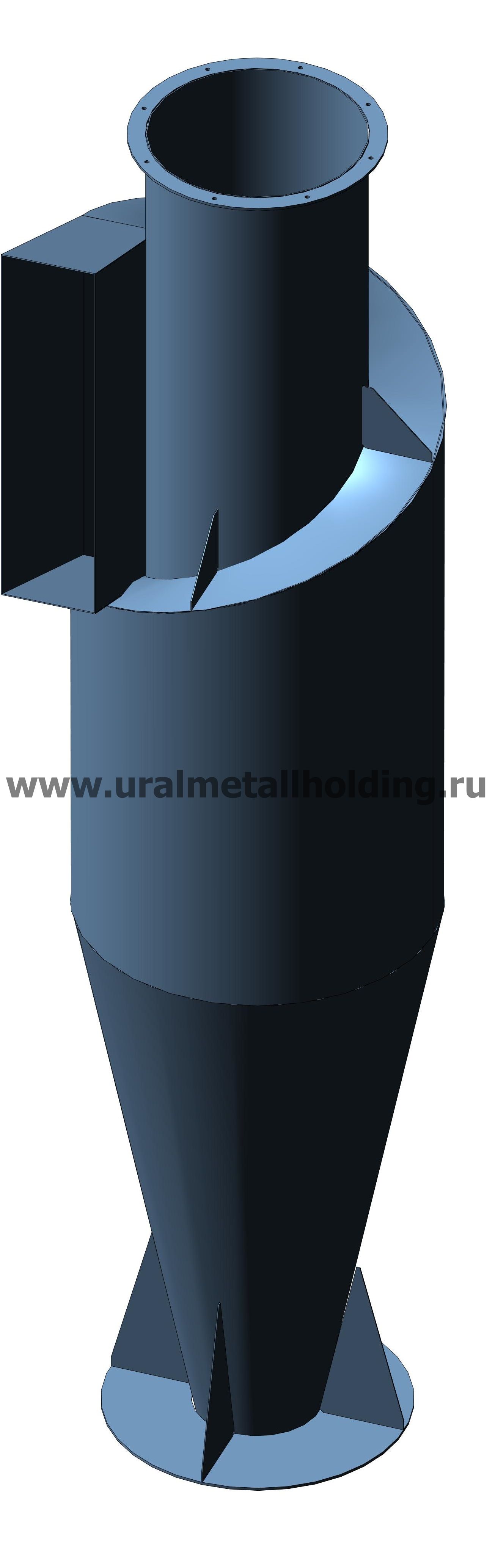

Циклон типа ЦН-24 с улиткой

Рисунок 1 – Циклон типа ЦН-24 с улиткой
1 – крышка винтовая с выхлопной трубой, 2 – патрубок входа, 3 – корпус, 4 – конус, 5 – улитка


Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:
ЦН-24

Производительность по воздуху, м3

Основные размеры, мм Масса, кг
D d

d1

DФЛ

Н

НУ

a1

b1

l1

без улитки с улиткой
4,5 м/сек
400 2000 400 240 140 360 1704 394 444 104 240 114,9 142,6
500 3200 500 300 170 440 2130 460 555 130 300 177,4 219,1
600 4600 600 360 200 520 2556 526 666 156 360 254,0 312,5
700 6200 700 420 220 600 2982 592 777 182 420 343,1 421,1
800 8100 800 480 240 680 3408 658 888 208 480 446,6 547,0
900 10300 900 540 270 760 3834 724 999 234 540 563,5 689,1
1000 12700 1000 600 300 840 4260 790 1110 260 600 693,7 847,6
1200 18300 1200 720 360 1000 5112 922 1332 312 720 996,0 1214,7
1400 25000 1400 840 420 1160 5964 1054 1554 364 840 1352,7 1647,7
1600 32600 1600 960 480 1320 6816 1186 1776 416 960 1763,7 2146,2
1800 41200 1800 1080 540 1480 7668 1318 1998 468 1080 2228,9 2710,2
2000 50900 2000 1200 600 1640 8620 1450 2220 520 1200 2749,3 3341,1
2400 73200 2400 1440 720 1960 10224 1714 2664 624 1440 3952,3 4771,4
3000 114400 3000 1800 900 2440 12780 2110 3330 780 1800 6165,9 7505,9

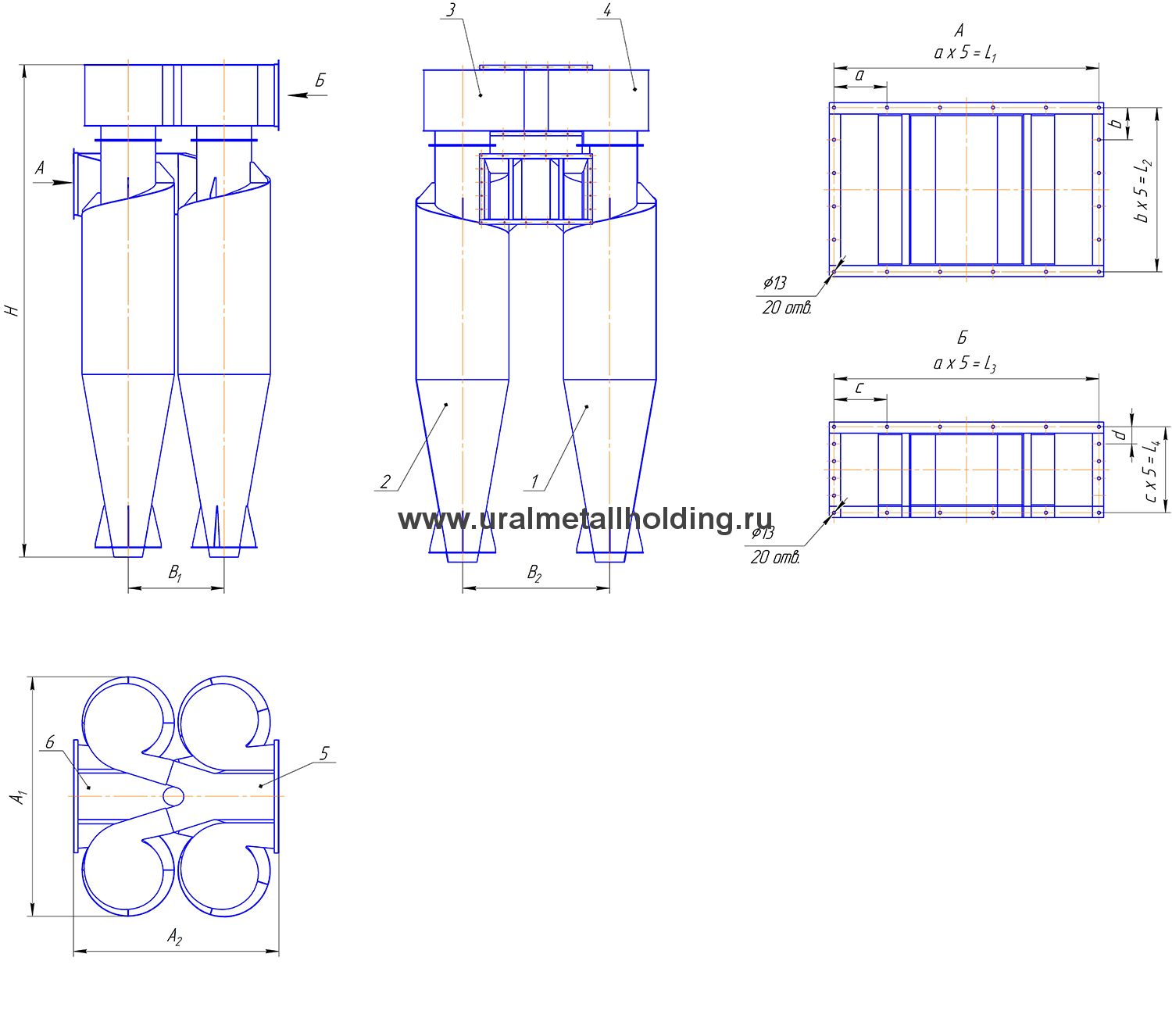

Циклон типа ЦН-24 групповой

Рисунок 2 – Циклон типа ЦН-24 групповой
1 – циклон правый, 2 – циклон левый, 3 – улитка правая, 4 – улитка левая, 5 – коллектор верхний, 6 – коллектор нижний

ЦН-24х4У Основные размеры, мм Масса,кг

А1

А2

В1

В2

Н

L1

L2

L3

L4

a b c d
400 1060 930 440 650 2146 126 122 520 500 630 610 103 100 626,8
500 1325 1155 540 812,5 2650 149 144 630 610 740 720 126 122 960,9
600 1585 1375 640 975 3154 172 167 740 720 845 835 149 144 1367,4
700 1850 1600 740 1137,5 3658 194 189 845 835 955 945 172 167 1840,0
800 2110 1820 840 1300 4162 217 211 955 945 1065 1055 194 189 2388,1
900 2375 2045 940 1462,5 4666 240 233 1065 1055 1175 1165 217 211 3005,1
1000 2635 2265 1040 1625 5170 286 278 1175 1165 1395 1390 240 233 3694,4
1200 3160 2710 1240 1950 6178 332 322 1395 1390 1610 1610 286 278 5288,6
1400 3685 3155 1440 2275 7186 378 366 1610 1610 1830 1830 332 322 7168,6
1600 4210 3600 1640 2600 8194 423 411 1830 1830 2050 2055 378 366 9332,1
1800 4735 4045 1840 2925 9202 469 455 2050 2055 2270 2275 423 411 11780,6
2000 5260 4490 2040 3250 9922 563 544 2270 2275 2711 2720 469 455 14518,1
2400 6300 5320 2440 3900 10210 698 677 2711 2720 3369 3385 563 544 20824,5
3000 7885 6640 3040 4875 11230 1030 1000 3369 3385 5200 5000 698 677 32802,0
