Циклоны с обратным конусом ЦОК серия 5.904-30

Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:
ЦОК

ООО ПП «УралМетХолдинг» предлагает проектирование, монтаж и обслуживание циклоны ЦОК серии 5.904-30 по доступной цене. Технические специалисты компании всегда готовы ответить на все ваши вопросы и оказать помощь, чтобы сделать правильный выбор необходимого устройства.

Циклоны ЦОК серия 5.904-30

  • ЦОК-6 с бункером
  • ЦОК-6
  • ЦОК-6

Назначение

Среди всего разнообразия фильтров для воздуха, особое место занимает очиститель с обратным цилиндром. Его основное назначение — фильтрация и отделение осадка, получаемого от работы с крайне твердым материалом. Также, данное устройство весьма эффективно, в случае если необходимо работать с некоторыми сортами минералов или же частичками аморфного углерода.

Устройство и принцип работы

Фильтр, встроенный в циклон ЦОК, состоит из тщательно продуманных элементов, упорядоченная работа которых гарантирует максимальную эффективность процедуры:

  • канал для прохождения воздуха внутрь;
  • канал для вывода уже свободного от осадков воздуха;
  • основной блок;
  • внутренний цилиндр, который непосредственно проводит фильтрацию.

Площадь для установки аппарата

Приборы для очистки воздуха, благодаря своей компактности, могут быть закреплены в любом отведенном для производства месте. Основой может стать какой угодно из перечисленных участков:

  • специальный штатив;
  • любая плоская поверхность;
  • консольная конструкция для дальнейшей установки на плоской поверхности.

При процессе выделения остаточных продуктов производства, циклон ЦОК с обратным конусом осуществляет несколько этапов. В первую очередь, требующий очистки воздух попадает в устройство через специальную скважину. Затем, во внутреннем цилиндре происходит вычленение отходов, в результате которого осадок остается в специально предназначенном изолированном отсеке. После этого, уже обработанный воздух через канал основного блока выводится наружу. Вся процедура фильтрации происходит в результате силы инерции. В итоге, качество очистки в среднем достигает 90%.

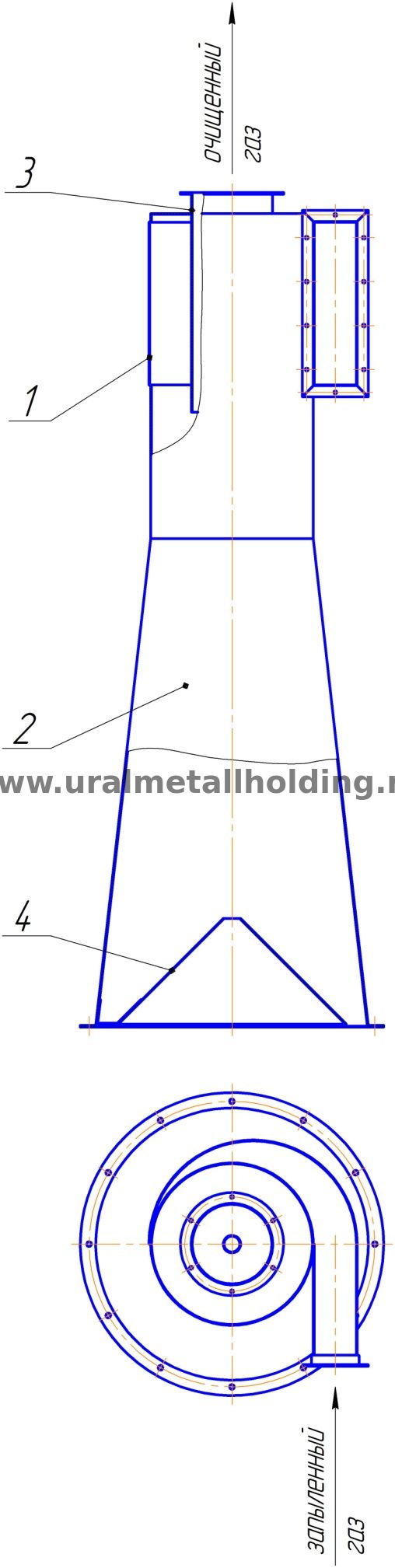

Рисунок 1
1 – корпус с входным патрубком, 2 – конус, 3 – труба выхлопная, 4 – конус обратный



Технические характеристики

Эффективность очистки, % 80-95

Циклон типа ЦОК

Рисунок 2 – Циклон типа ЦОК


Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:
ЦОК

Производительность по воздуху, м3

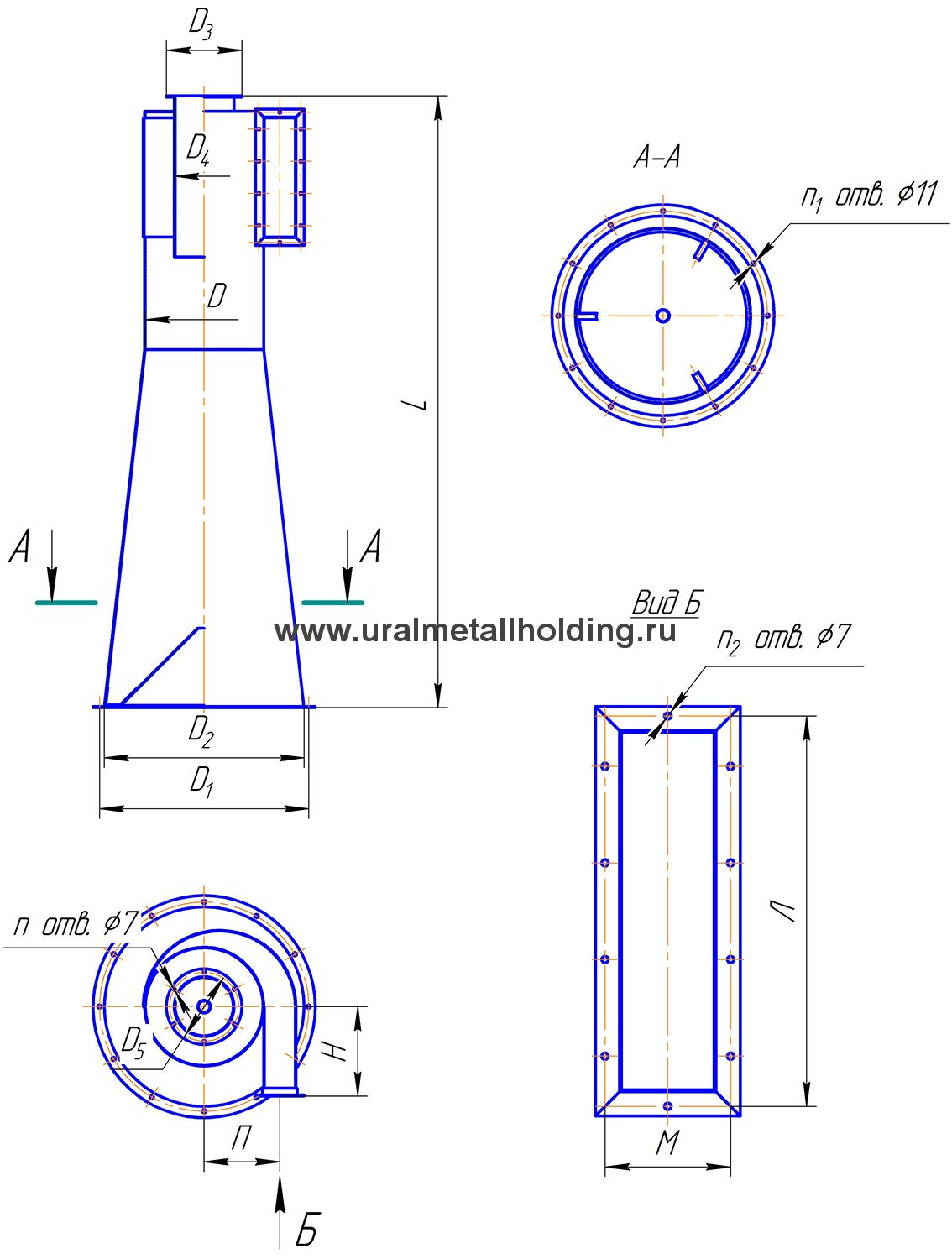

Основные размеры, мм Масса, кг
14 15 16 L D

D1

D2

D3

D4

D5

Л М Н П n

n1

n2

1 130 140 150 550 100 210 170 100 50 80 134 60 75 67 4 4 6 6,5
2 290 302 314 800 150 300 260 125 75 105 184 74 110 100 4 6 6 13,0
3 525 563 600 1050 200 385 345 150 100 130 234 86 150 130 4 8 8 21,5
4 880 800 920 1300 250 460 420 175 125 155 284 100 185 162 6 10 8 32,0
5 1170 1250 1330 1550 300 540 500 200 150 180 334 112 225 193 6 10 8 45,0
6 1790 1895 2000 1900 370 660 620 235 185 215 404 130 278 237 6 12 10 65,0
7 2620 2810 3000 2325 455 805 765 295 230 265 490 154 340 292 6 16 12 95,5
8 3500 3750 4000 2675 525 920 880 330 265 300 560 170 394 335 8 16 12 125,0
9 4375 4687 5000 2975 585 1020 980 360 295 330 620 186 440 373 8 20 12 154,0
10 5250 5625 6000 3275 645 1120 1080 390 325 360 680 202 484 410 8 20 14 186,0
11 6130 6585 7000 3525 695 1205 1165 415 350 385 730 214 520 442 8 20 14 215,0

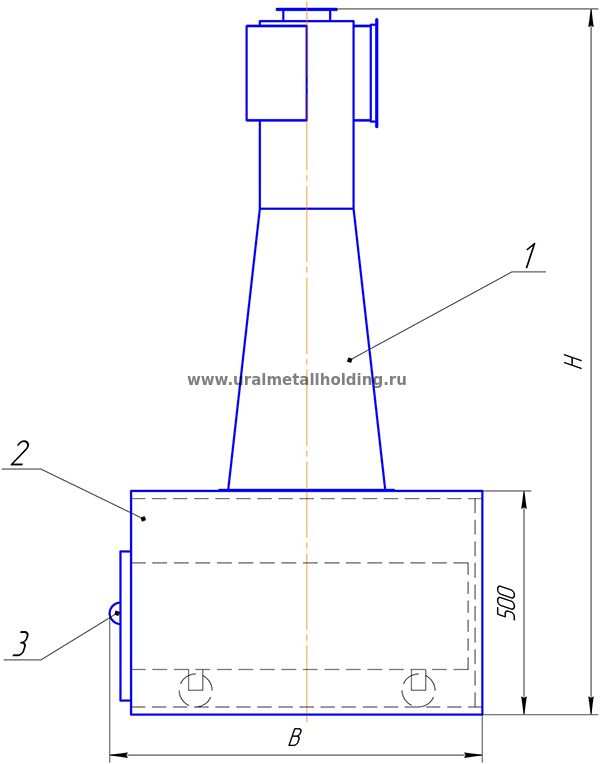

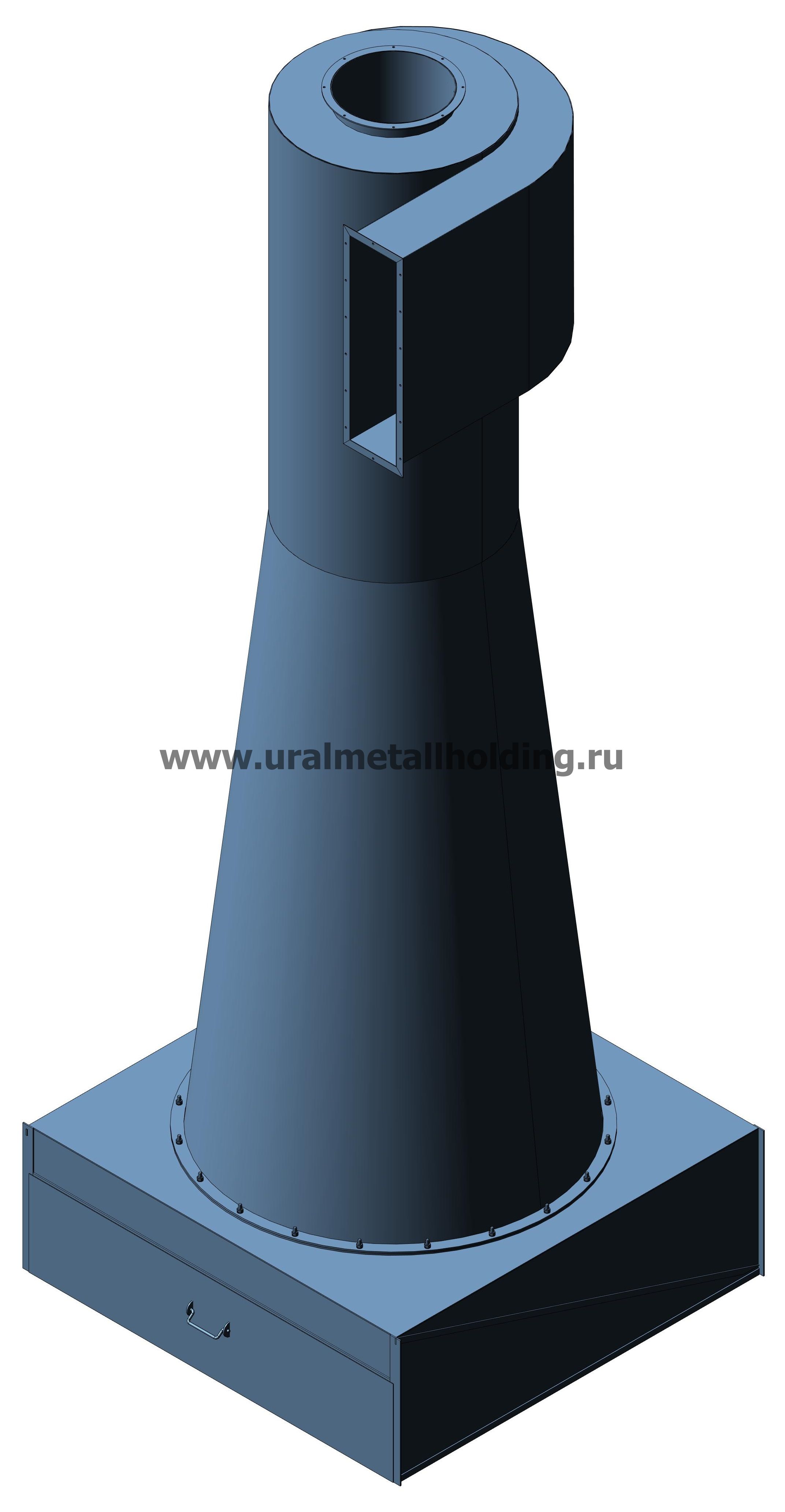

Рисунок 2 – Установка циклона на полу (с выдвижным ящиком)
1 – циклон, 2 – пылесборник, 3 – ящик выдвижной



ЦОК Размеры, мм Масса, кг
Н В
1 1050 370 30,5
2 1300 460 45,5
3 1550 550 61,0
4 1800 670 84,0
5 2050 750 106,5
6 2400 870 140,0
7 2830 1070 190,0
8 3180 1180 236,0
9 3480 1280 280,0
10 3780 1380 328,0
11 4030 1460 370,0

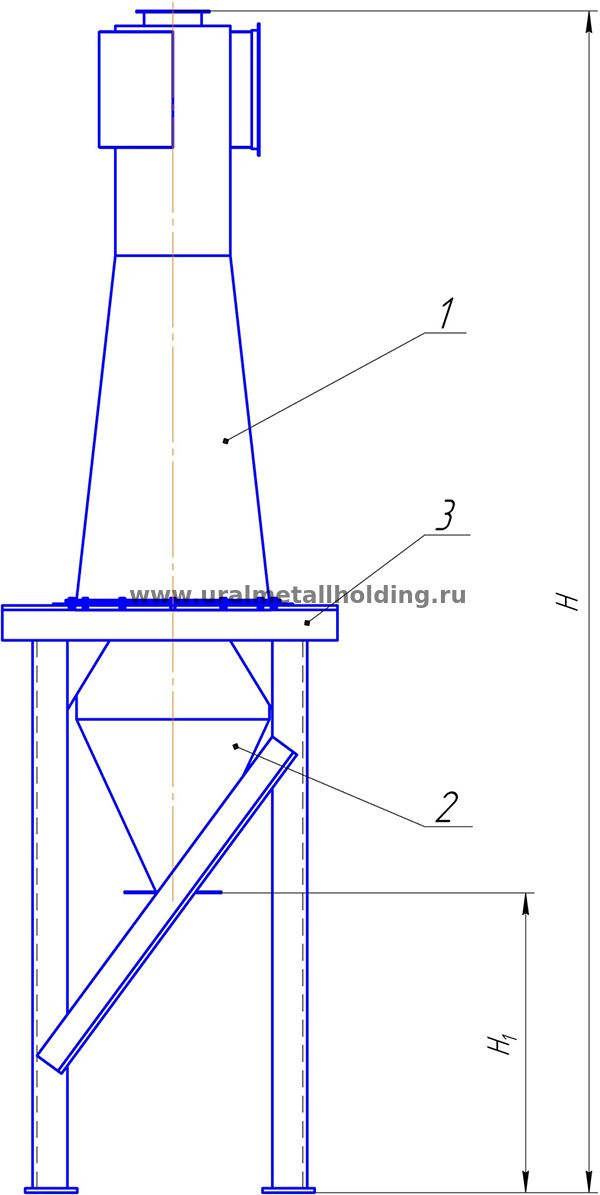

Рисунок 3 – Установка циклона на металлической подставке
1 – циклон, 2 – бункер, 3 – стойка



ЦОК Размеры, мм Масса, кг
Н Н1
1 1325 510 26,0
2 1715 520 38,0
3 2165 595 57,0
4 2565 620 71,0
5 2965 645 96,0
6 3615 770 155,0
7 4240 760 208,0
8 4790 785 265,0
9 5190 735 312,0
10 5690 785 368,0
11 6040 760 415,0

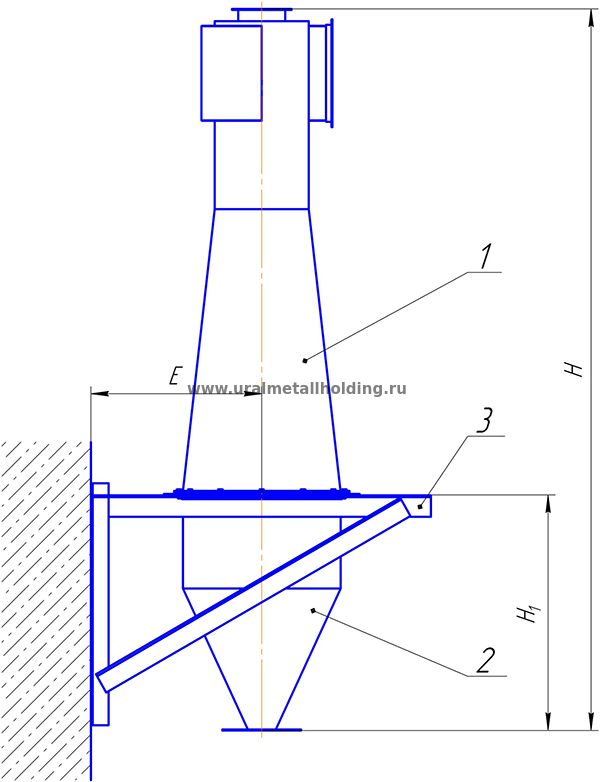

Рисунок 4 – Установка циклона на кронштейне
