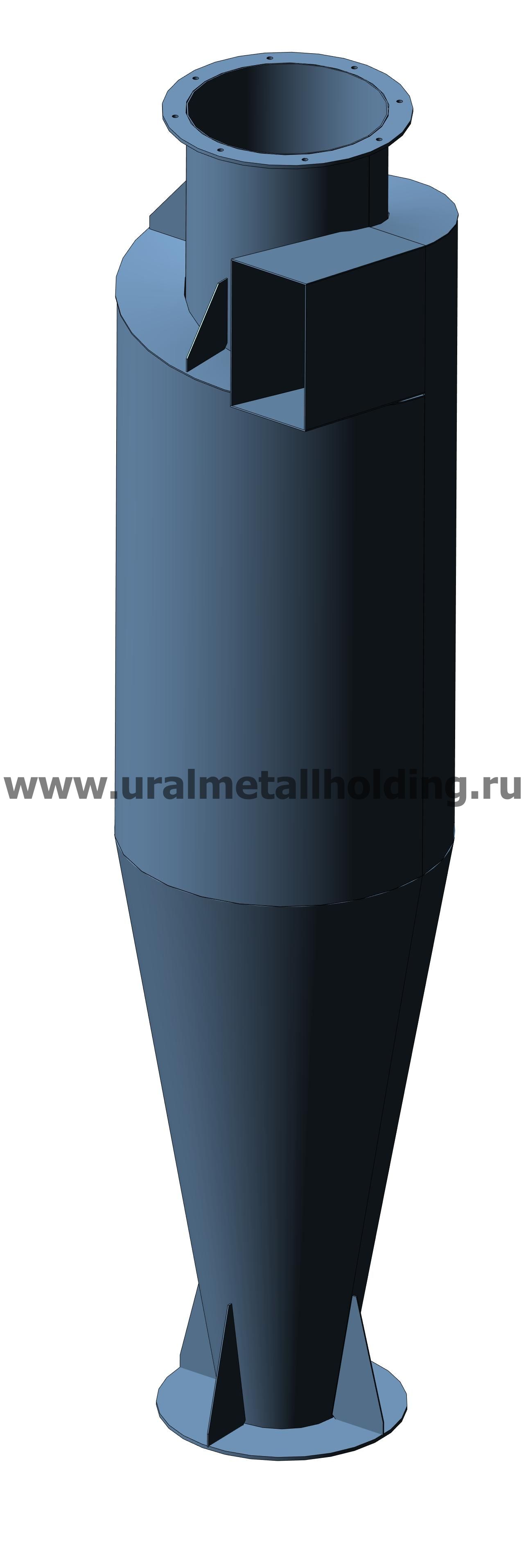

Циклоны ЦН-11

Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02

ООО ПП «УралМетХолдинг» предлагает проектирование, монтаж и обслуживание циклонов ЦН-11 по доступной цене. Технические специалисты компании всегда готовы ответить на все ваши вопросы и оказать помощь, чтобы сделать правильный выбор необходимого устройства.

Назначение

Одним из последствий работы промышленного объекта является непреднамеренное отравление воздуха. Особенно высок уровень попадания отравляющих веществ на предприятиях, занимающихся термической обработкой. Помочь избежать этого позволят устройства для очищения воздуха — Циклоны типа ЦН-11. Несмотря на свою низкую стоимость, очистка воздуха с их помощью достигает 90 процентов.

Особое преимущество, которым обладают Циклоны ЦН 11, заключается в возможности ликвидировать частички пыли, начиная с самого микроскопического размера и заканчивая наиболее крупными ядовитыми элементами.

Инерционный пылеуловитель ЦН-11 по большей части может использоваться на предприятиях со средним уровнем загрязнения, и использование фильтров в зоне высокой вероятности взрыва нежелательно. Однако, можно выбрать воздухоочиститель со встроенной задвижкой и небольшим сборником для аккумуляции опасного химического материала. В таком случае задвижка изолирует в отдельном блоке наиболее опасные элементы и не допускает утечку наружу.

Устройство и принцип работы

Инерционный пылеуловитель ЦН 11, благодаря своей форме, позволяет последовательно производить очистку воздуха от производственных излишков. В структуру входит основной корпус, трубка для выведения газа, входное отверстие, а также прикрывающая створка. Несомненный плюс в том, что каждая модель воздухоочистителя изготавливается из высококачественных материалов, среди которых крайне устойчивые типы стали. Наибольшая производительность достигается при установке нескольких фильтров

Технические характеристики

Важно отметить, что циклоны типа ЦН-11 качественней очистят воздух при определенном уровне насыщенности воздуха пылью, а также в зависимости от структуры самой пыли. Возможный уровень пыли в воздухе со слабо соединяющимися элементами составляет 1000 грамм на кубический метр. В случае, если частички пыли имеют средний уровень соединения, допустимой считается планка в 250 грамм на кубический метр.

Циклон типа ЦН-11 с улиткой

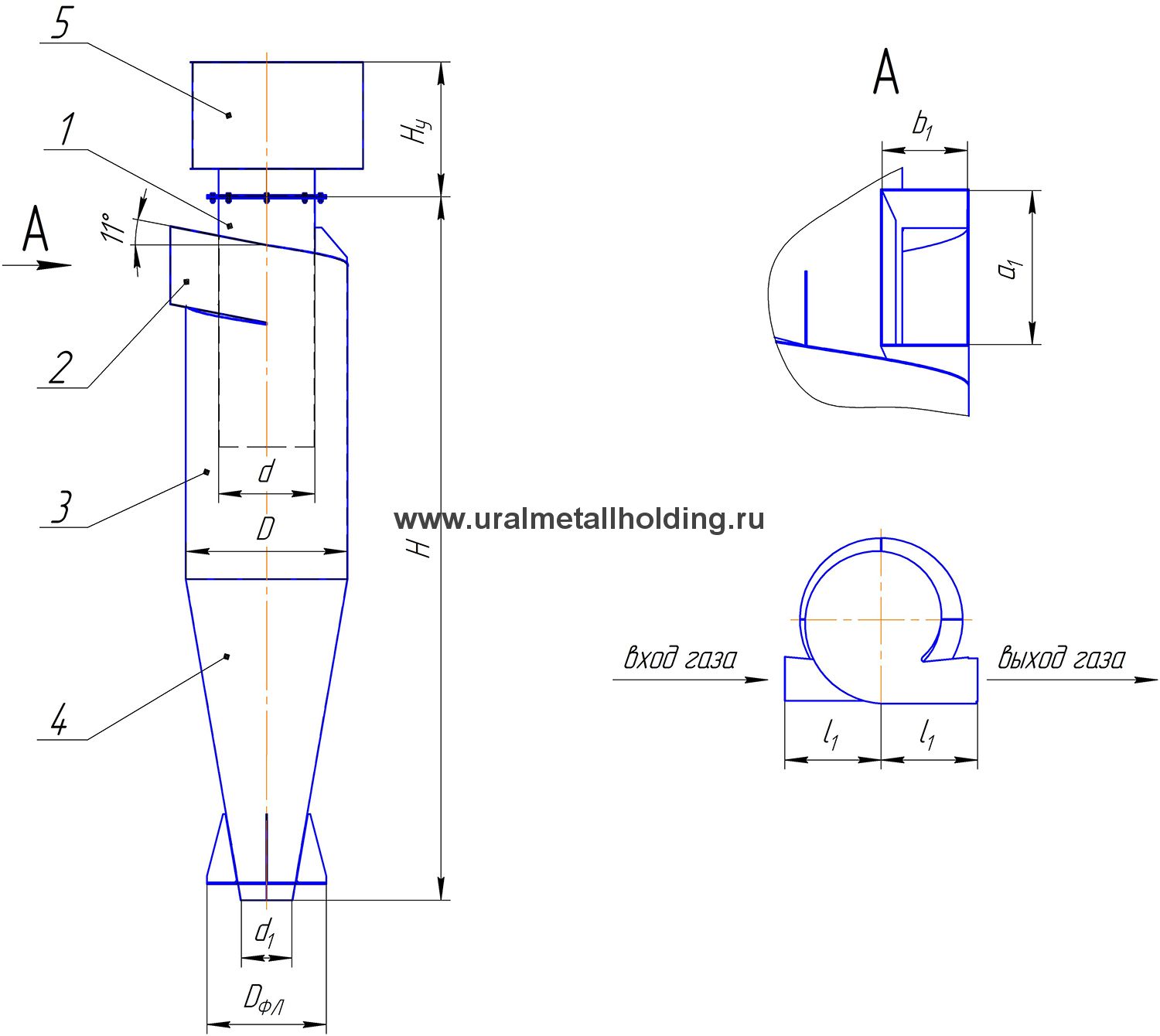

Рисунок 1 – Циклон типа ЦН-11 с улиткой
1 – крышка винтовая с выхлопной трубой, 2 – патрубок входа, 3 – корпус, 4 – конус, 5 - улитка

ЦН-11

Производительность по воздуху, м3/ч

 Основные размеры, мм Масса, кг
D d

d1

 H

HУ

l1

Dфл

b1

a1

 без улитки с улиткой
3,5 м/сек
200 400 200 120 80 876 262 120 200 52 96 25,9 34,4
300 900 300 180 120 1314 328 180 280 78 144 56,8 73,6
400 1600 400 240 140 1752 394 240 340 104 192 97,7 125,4
500 2500 500 300 170 2190 460 300 400 130 240 151,2 192,9
600 3600 600 360 200 2628 526 360 460 156 288 215,6 274,1
700 4900 700 420 220 3066 592 420 520 182 336 290,9 369,9
800 6300 800 480 240 3504 658 480 580 208 384 378,1 478,8
900 8000 900 540 270 3942 724 540 640 234 432 477,8 603,8
1000 9900 1000 600 300 4380 790 600 700 260 480 587,3 741,9
1200 14200 1200 720 360 5256 922 720 820 312 576 842,9 1063,1
1400 19400 1400 840 420 6132 1054 840 940 364 672 1144,1 1441,5
1600 25300 1600 960 480 7008 1186 960 1060 416 768 1495,1 1881,3
1800 28500 1800 1080 540 7884 1318 1080 1180 468 864 1883,2 2369,8
2000 40000 2000 1200 600 8760 1450 1200 1300 520 960 2321,7 2840,6

Циклон типа ЦН-11 групповой

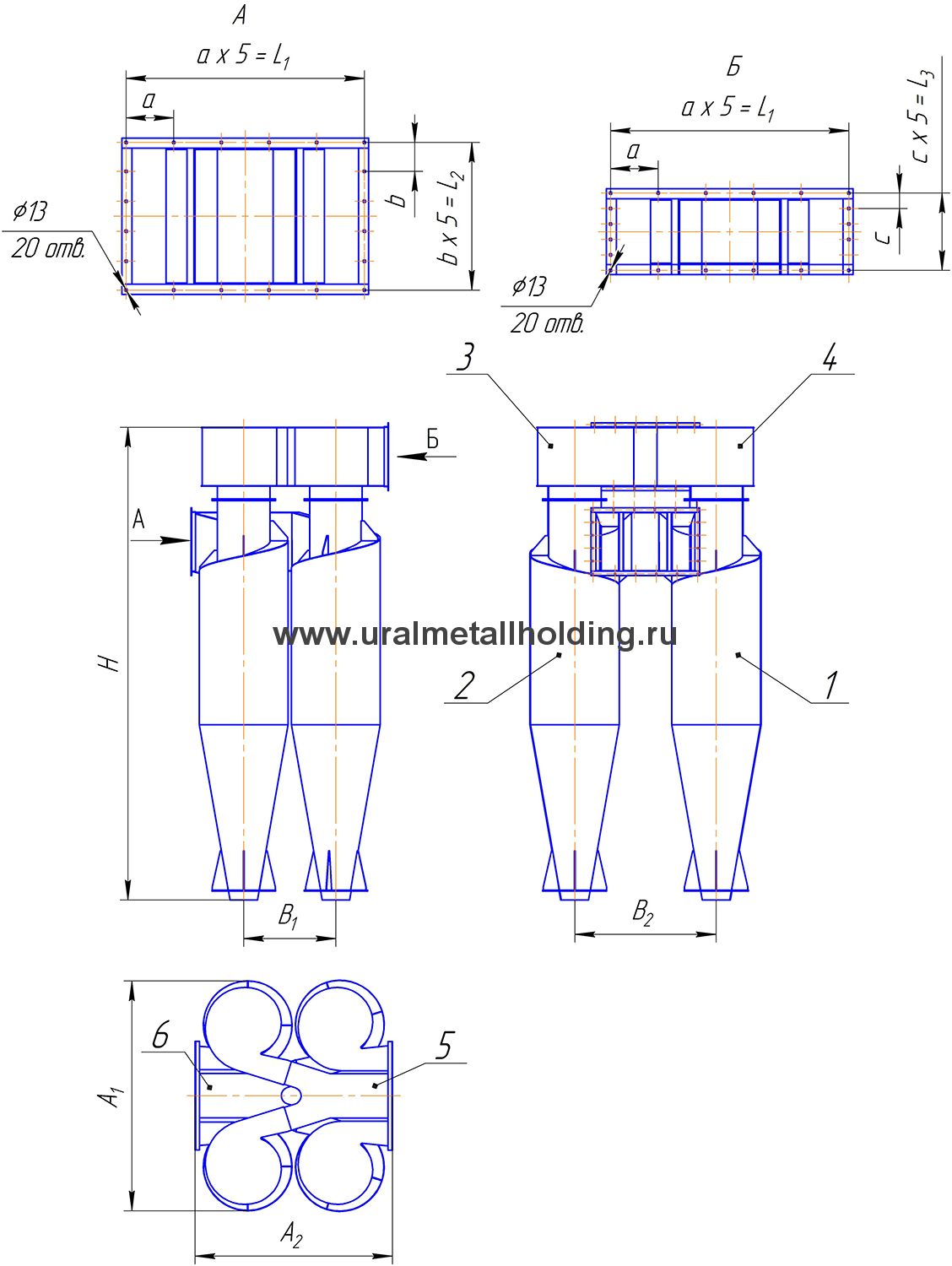

Рисунок 2 – Циклон типа ЦН-11 групповой
1 – циклон правый, 2 – циклон левый, 3 – улитка правая, 4 – улитка левая, 5 – коллектор верхний, 6 – коллектор нижний



ЦН-11х4У Производительность по воздуху, м3/ч Основные размеры, мм Масса, кг
3,5 м/сек A1 А2 В1 В2 H L1 L2 L3 a b c
200 1500 535 495 240 325 1138 300 190 150 60 38 30 152,9
300 3500 800 715 340 487,5 1642 410 255 200 82 51 40 320,9
400 6300 1060 930 440 650 2146 520 320 250 104 64 50 540,0
500 9900 1325 1155 540 812,5 2650 630 385 295 126 77 59 894,5
600 14300 1585 1375 640 975 3154 740 450 345 148 90 69 1241,2
700 19500 1850 1600 740 1137,5 3658 845 520 390 169 104 78 1649,7
800 25200 2110 1820 840 1300 4162 955 585 440 191 117 88 2114,0
900 31900 2375 2045 940 1462,5 4666 1065 650 490 213 130 98 2645,7
1000 39500 2635 2265 1040 1625 5170 1175 715 535 235 143 107 3234,0
1200 56700 3160 2710 1240 1950 6178 1395 850 630 279 170 126 4615,8
1400 77500 3685 3155 1440 2275 7186 1610 980 730 322 196 146 6249,7
1600 101000 4210 3600 1640 2600 8194 1830 1110 825 366 222 165 8145,5
1800 114000 4735 4045 1840 2925 9202 2050 1245 920 410 249 184 10258,9
