Циклон ЦН-15У

Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:

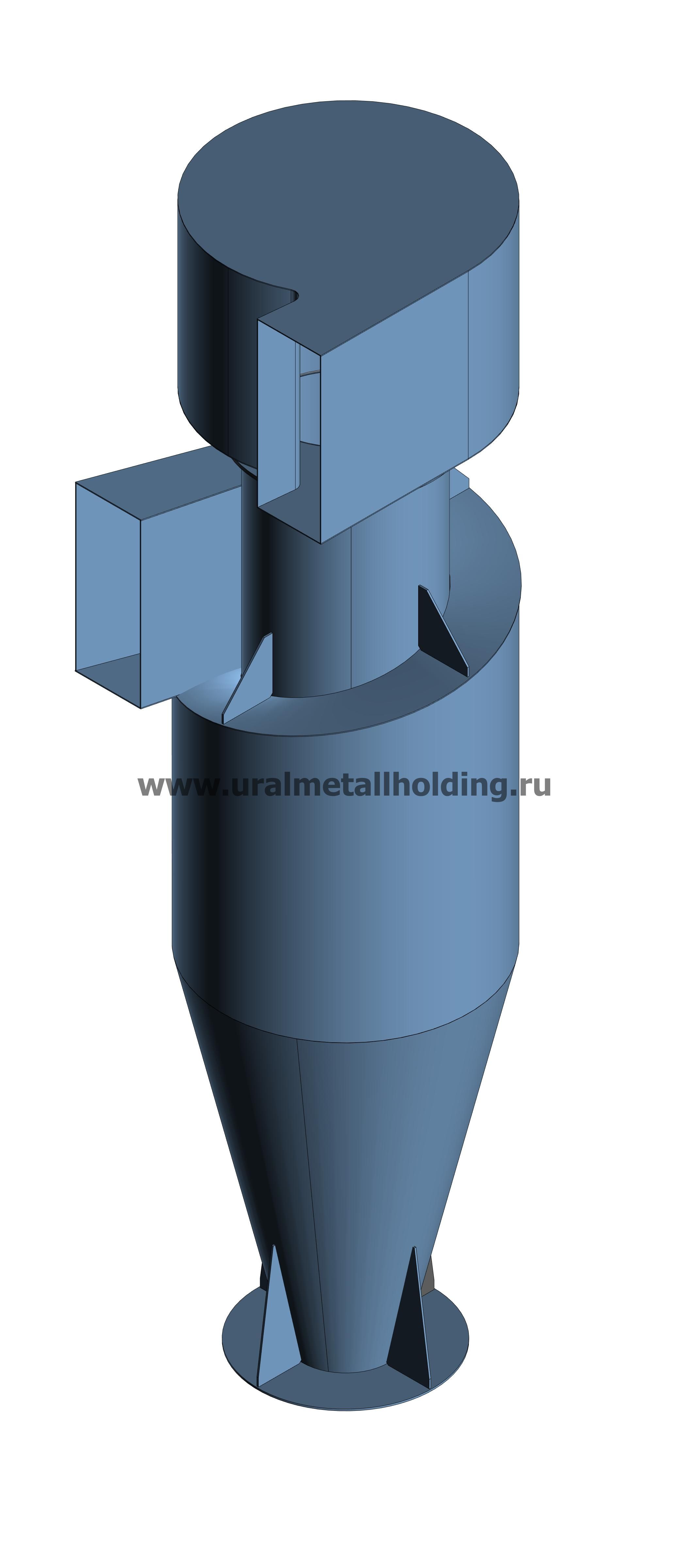

ЦН-15У

Циклон ЦН 15У, производимый ООО ПП «УралМетХолдинг», на данный момент один из самых востребованных агрегатов в нише пылеуловителей.

Назначение

Для улавливания твердых частиц в газах предназначено специальное оборудование – пылеуловитель циклон ЦН 15У. Эта модель является наиболее распространенным и универсальным агрегатом газоочистки. Она широко применяется для отделения пыли из загазованного воздуха в следующих отраслях промышленности:

1. Деревообработка.
2. Строительные, нефтяные и химические предприятия.
3. Энергетика.
4. Цветная и черная металлургия.

Из более узкоспециализированных областей применения данного циклона можно выделить:

1. Сжигание топлива.
2. Сушка.
3. Агломерация.
4. Обжиг

Не допустимо применять ЦН 15У во взрывоопасных средах и токсичных условиях. Кроме того, не рекомендуется их использование во время улавливания слипшихся пылевых отложений.

Устройство и принцип работы

Основными компонентами циклона ЦН 15У являются:

  • Винтовая крышка с устройством выхлопа.
  • Корпус.
  • Улитка.
  • Конус.

Сам агрегат представляет собой пылеуловитель инерционного типа, где выделение частиц из воздуха (в данном случае газовой среды) проходит при воздействии центробежной силы. Она в свою очередь возникает во время вращения в корпусе воздушного потока.

Принцип работы циклона заключается в следующем – пыль входит в улитку через патрубок и вращаясь опускается вдоль внутренней стенки конуса и цилиндра. Попадая в центральную зону, воздух, освобожденный от пылевых отложений, поднимается вверх, после чего удаляется через выхлоп.

Циклоны данного типа могут быть групповыми и одиночными. Кроме того, модельный ряд включает себя устройства в левом и правом исполнении. Правый циклон ЦН 15У осуществляет движение воздуха по часовой стрелке, левый циклон ЦН 15У вращает воздушные массы против часовой стрелки.

Технические характеристики

К основным показателям циклона ЦН 15У относятся:

  • Производительность. Измеряется в кубических метрах на час времени, при скорости воздуха в корпусе от 2.5 до 4-х метров в секунду. Эта величина составляет от 283 (минимальная скорость воздушного потока) – 452 (максимальная) до 27-43 тысяч кубометров. Этот показатель верен для одиночных устройств. У групповых моделей производительность выше.
  • Масса. Измеряется в килограммах и зависит от конструктивных особенностей устройства (без улитки, с улиткой, толщина листа металла и так далее).
  • Диаметр. Измеряется в миллиметрах. Зависит от тех же характеристик, что и масса.

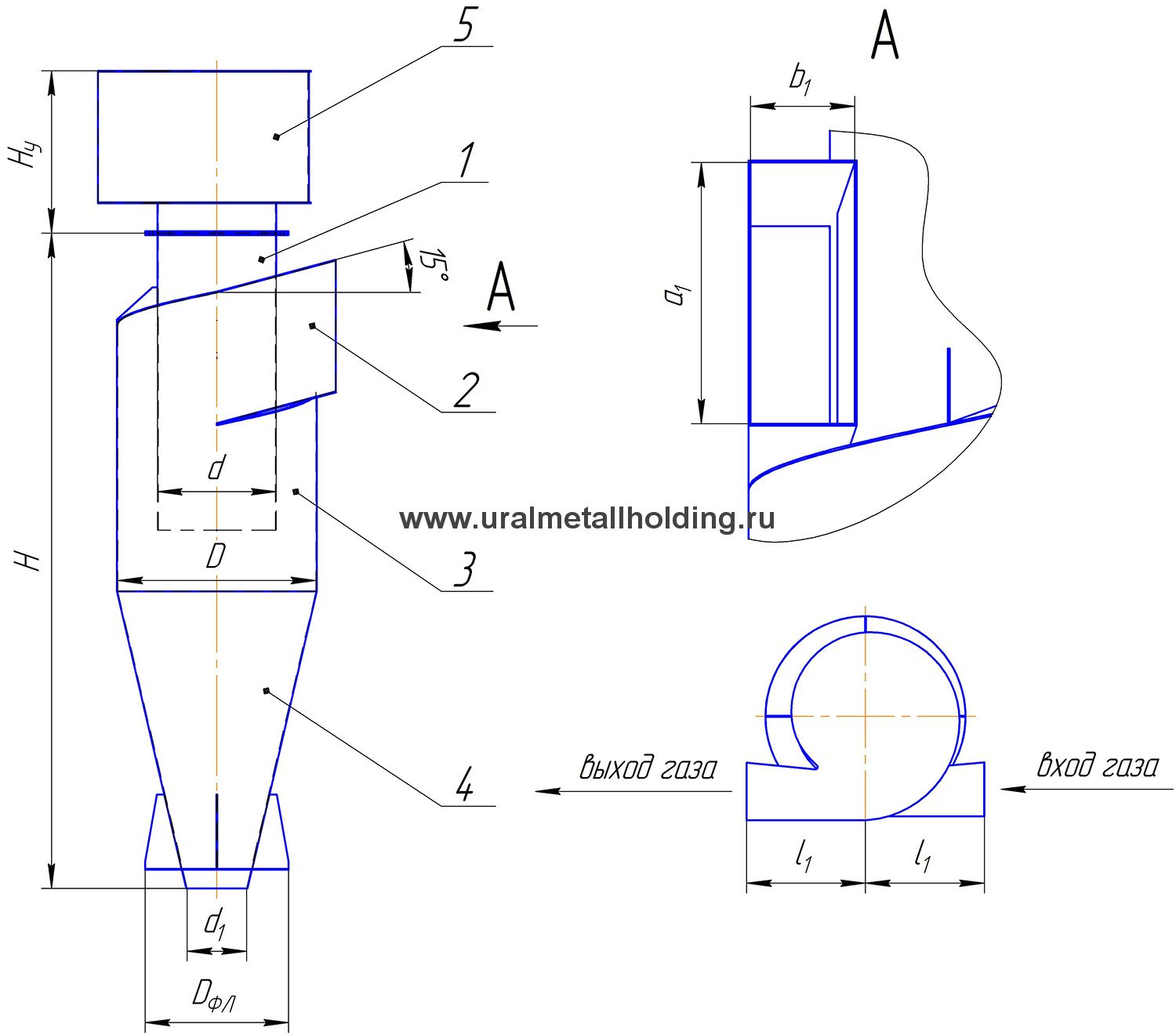

Циклон типа ЦН-15У с улиткой

Рисунок 1 – Циклон типа ЦН-15У с улиткой
1 – крышка винтовая с выхлопной трубой, 2 – патрубок входа, 3 – корпус, 4 – конус, 5 - улитка


Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:
ЦН-15У

Производительность по воздуху, м3

Основные размеры, мм Масса, кг
D d

d1

DФЛ

Н

НУ

a1

b1

l1

без улитки с улиткой
2,5 м/сек 4,0 м/сек
200 283 452 200 120 80 200 662 262 132 52 120 21,8 30,3
300 630 1000 300 180 120 280 993 328 198 78 180 46,7 63,5
400 1100 1800 400 240 140 340 1324 394 264 104 240 80,0 107,7
500 1800 2800 500 300 170 400 1655 460 330 130 300 130,4 172,1
600 2500 4100 600 360 200 460 1986 526 396 156 360 174,7 233,2
700 3500 5500 700 420 220 520 2317 592 462 182 420 235,1 314,1
800 4500 7200 800 480 240 580 2648 658 528 208 480 305,5 406,2
900 5700 9200 900 540 270 640 2979 724 594 234 540 385,2 511,2
1000 7100 11300 1000 600 300 700 3310 790 660 260 600 471,4 627,0
1200 10200 16200 1200 720 360 820 3972 922 792 312 720 676,9 897,1
1400 13900 22200 1400 840 420 940 4634 1054 924 364 840 917,9 1215,3
1600 18000 28800 1600 960 480 1060 5896 1186 1056 416 60 1198,9 1585,1
1800 22500 36000 1800 1080 540 1180 5958 1318 1188 468 1080 1507,4 1994,0
2000 27000 43200 2000 1200 600 1300 6020 1450 1320 520 1200 1856,9 2375,8

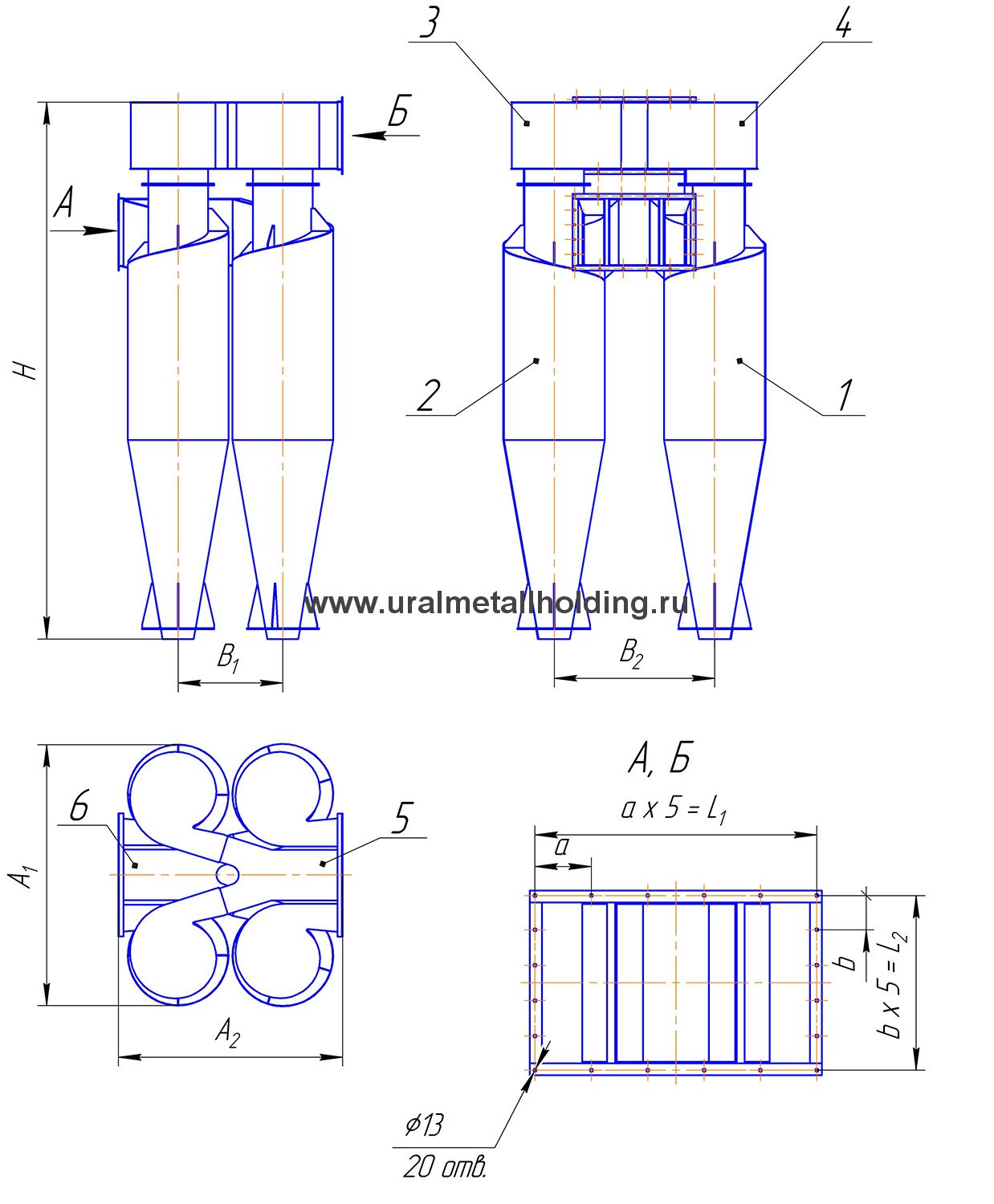

Циклон типа ЦН-15У групповой

Рисунок 2 – Циклон типа ЦН-15У групповой
1 – циклон правый, 2 – циклон левый, 3 – улитка правая, 4 – улитка левая, 5 – коллектор верхний, 6 – коллектор нижний

ЦН-15Ух4У

Производительность по воздуху, м3

Основные размеры, мм

Масса,
кг

2,5 м/сек 4,0 м/сек

А1

А2

В1

В2

Н

L1

L2

a b
200 1100 1800 535 495 240 325 924 300 190 60 38 135,4
300 2400 4000 800 715 340 487,5 1321 410 255 82 51 281,0
400 4400 7200 1060 930 440 650 1718 520 320 104 64 473,4
500 7200 11200 1325 1155 540 812,5 2115 630 385 126 77 750,8
600 10000 16400 1585 1375 640 975 2512 740 450 148 90 1019,0
700 14000 22000 1850 1600 740 1137,5 2909 845 520 169 104 1369,8
800 18000 28800 2110 1820 840 1300 3306 955 585 191 117 1770,0
900 22800 36800 2375 2045 940 1462,5 3703 1065 650 213 130 2224,6
1000 28400 45100 2635 2265 1040 1625 4100 1175 715 235 143 2727,4
1200 40800 64600 3160 2710 1240 1950 4894 1395 850 279 170 3897,0
1400 55600 88600 3685 3155 1440 2275 5688 1610 980 322 196 5274,2
1600 72000 115100 4210 3600 1640 2600 6482 1830 1110 366 222 6874,0
1800 90000 144000 4735 4045 1840 2925 7276 2050 1245 410 249 8645,6
2000 108000 172600 5260 4490 2040 3250 8070 2270 1375 454 275 10323,2
