Циклон РИСИ серия 7.411-1

Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:
Циклоны РИСИ серия 7.411-1

ООО ПП «УралМетХолдинг» предлагает проектирование, монтаж и обслуживание циклонов РИСИ серии 7.411-1 по доступной цене. Технические специалисты компании всегда готовы ответить на все ваши вопросы и оказать помощь, чтобы сделать правильный выбор необходимого устройства.

Циклоны РИСИ серия 7.411-1

  • Циклон РИСИ

Назначение

Предназначение циклонов РИСИ состоит в очистке воздуха от всевозможных разновидностей волокнистой и слипающейся пыли, отходов лакокрасочных покрытий и полированной пыли.

Циклоны РИСИ серия 7.411-1 используют на масложировых предприятиях для того чтобы улавливать пыль, которая образуется в процессе переработки семян хлопчатника, а также пыль шрота. Кроме того, они актуальны для деревообрабатывающих предприятий.

Устройство и принцип работы

Циклоны РИСИ имеют в своем составе 4 главные части, это:

  • опорный лист;
  • конус-коагулятор;
  • обратный корпус;
  • улитка.

Коническая часть циклона расширяется к низу и не допускает опасности закупорки отверстия для выпуска. Конус-коагулятор содействует коагуляции волокнистых частиц, то есть способствует их сцеплению для образования крупных частиц-агрегатов. Он расположен выше конической части и сужается к низу. Вынос частиц пыли из циклона затруднен, что говорит об увеличении эффекта пылеулавливания циклонного оборудования.

Производство циклонов РИСИ возможно в левом и правом исполнении. Когда циклон сделан в правом исполнении, то воздушное движение осуществляется по часовой стрелке при взгляде на циклон РИСИ, а в левом исполнении – против часовой стрелки.

Типоразмер циклонов РИСИ отличаются 4 модификациями, которые зависят от диаметра выхлопного патрубка. Увеличение номера модификации у циклонов каждого диаметра говорит об изменении экономико-технических характеристик, уменьшении коэффициента очистки выбросов и уменьшении аэродинамического сопротивления.

Циклоны комплектуются улиткой, расположенной на выхлопной трубе, либо зонтом – это зависит от места расположения вентилятора. При функционировании циклона на нем под давлением устанавливают зонт, а под разряжением – улитка.

На основании результатов экспериментальных и теоретических исследований было выявлено, что оптимальный режим функционирования РИСИ с конусом-коагулятором при улавливании волокнистой пыли возможен при входной скорости воздуха в аппарат в 16 метров в секунду, а также угле конусности конуса-коагулятора в 12-150С.

Циклоны РИСИ, цена на которые наиболее оптимальная, можно купить в нашем интернет-магазине самого высокого качества.


Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:

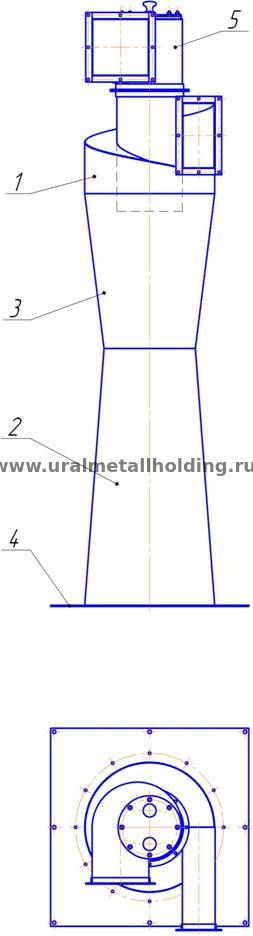

Общий вид циклона РИСИ

Рисунок 1 – Общий вид циклона РИСИ
1 – улитка циклона, 2 – конус обратный, 3 – конус-коагулятор, 4 – лист опорный, 5 – улитка

Технические характеристики

Эффективность очистки до 99 %

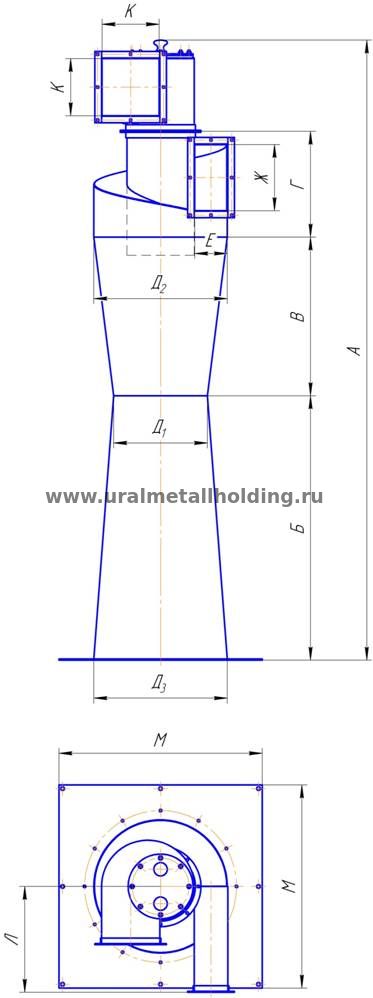

Циклон типа РИСИ

Рисунок 2 – Циклон типа РИСИ

РИСИ

Производительность по воздуху, м3

Основные размеры, мм

Масса, кг
без улитки

А Б В Г

Д1

Д2

Д3

Е Ж К Л М
№2 300 1070 500 200 200 150 200 200 48 100 94 200 368 32,3
№3 650 1465 700 300 250 200 300 300 73 150 134 250 468 40,4
№4 800 1715 800 400 300 250 300 300 73 150 134 300 468 45,9
№5 1400 2010 900 500 350 300 400 400 98 200 176 350 568 56,4
№6 2000 2305 1000 600 400 350 500 500 123 250 216 400 668 68,6
№7 3000 2710 1200 700 450 400 600 600 148 300 256 450 768 84,96
№8 4000 3100 1400 800 500 450 700 700 173 350 296 500 868 107,18
№9 5500 3500 1600 900 550 500 800 800 198 400 336 550 968 138,69
№10 7000 3900 1800 1000 600 650 900 900 223 450 370 600 1068 177,76
№11 9000 4335 2000 1100 650 700 1000 1000 248 500 435 650 1168 213,29
