Циклон ЦН-15

Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:

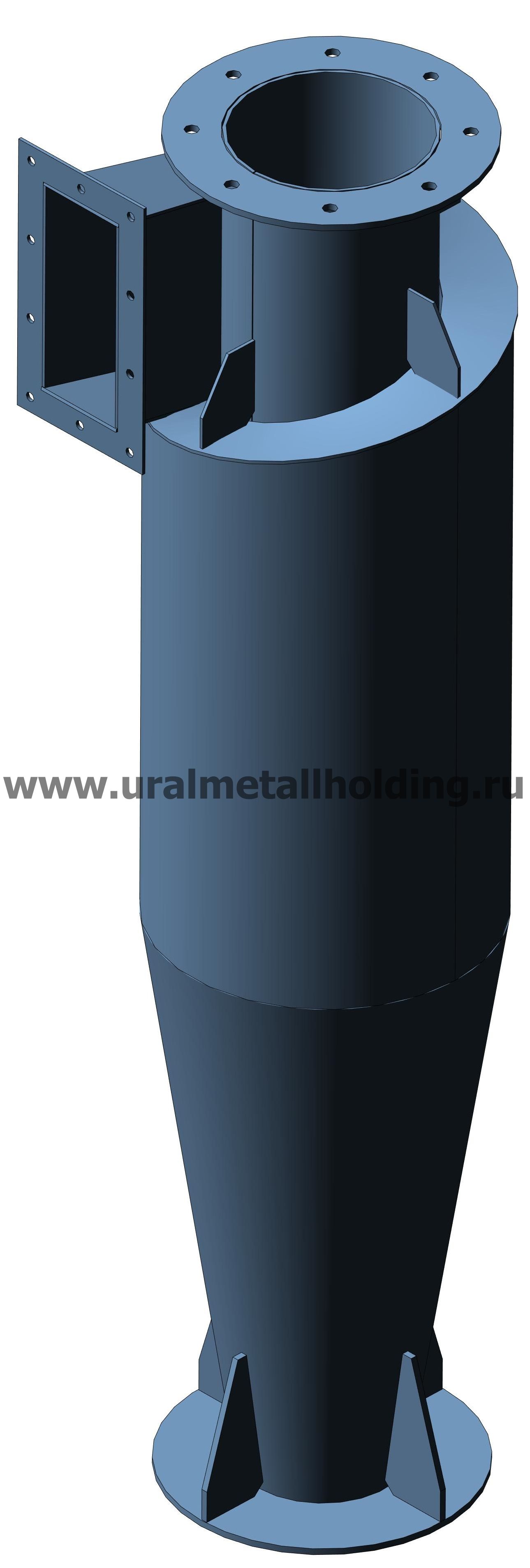

ЦН-15

Циклоны ЦН 15, цена которых колеблется зависимо от размера самого изделия, можно заказать в ООО ПП «УралМетХолдинг».

Назначение

Назначение циклонов ЦН 15 состоит в том, чтобы улавливать в газах взвешенные в них твердые частицы.

Циклоны типа ЦН 15 представляют собой наиболее универсальный и часто используемый прибор газоочистки. Аппарат применяется для того, чтобы отделять пыль от газов и воздуха. Свое предназначение он нашел в самых разных сферах, это:

  • цветная и черная металлургия;
  • выпуск строительных материалов;
  • энергетика;
  • химическая, нефтяная промышленность;
  • деревообработка.
  • Данные устройства, как правило, применяются для осуществления таких процессов, как:
  • обжиг;
  • сушка;
  • агломерация;
  • сжигание топлива.

Использование циклонов такого типа невозможно в условиях взрывоопасной либо токсичной среды. Также одиночный циклон ЦН 15 будет не эффективен в работе с улавливанием пыли, которая подвержена сильному слипанию. Циклоны ЦН 15 способны обеспечивать очистку газов с эффективностью роботы от 85 до 98 процентов. Данные показатели актуальны, если пыль имеет частицы размером более 10 микрометров. Достаточно высокие показатели достигаются при относительно небольших эксплуатационных и капитальных затратах. Циклон ЦН 15 рекомендуется использовать перед применением высокоэффективных газоочистных аппаратов. Под такими аппаратами подразумеваются фильтры и электрофильтры.

Устройство и принцип работы

К основным элементам устройства можно отнести:

  • конус;
  • корпус;
  • улитку;
  • винтовую крышку с выхлопной трубой.

Прибор скроен таким образом, что частицы из газовой среды выделяются при воздействии центробежной силы, которая возникает во время вращения потока воздуха в самом корпусе аппарата. Воздух, насыщенный пылью, через патрубок входит в винтообразный циклон, приобретая при этом вращательное движение, и опускается параллельно стенкам конуса и цилиндра. Далее, воздушный поток, который находится в центральной зоне циклона и уже освобожденный от пыли, винтообразно идет вверх, поднимается по выхлопной трубе и выводится наружу.

Циклоны дифференцируются на два вида: групповой циклон ЦН 15 и одиночный. Они могут быть левого и правого исполнения. Циклоны правого исполнения имеют движение воздуха по часовой стрелке, циклонов левого – против часовой.

Технические характеристики

Температура очищаемого газа не более 400 оС
Максимальное давление (разряжение)

500 кгс/м2 (5 кПа)

Минимальный усредненный размер частиц пыли 10 мкм
Допускаемая запыленность

1000 г/м3

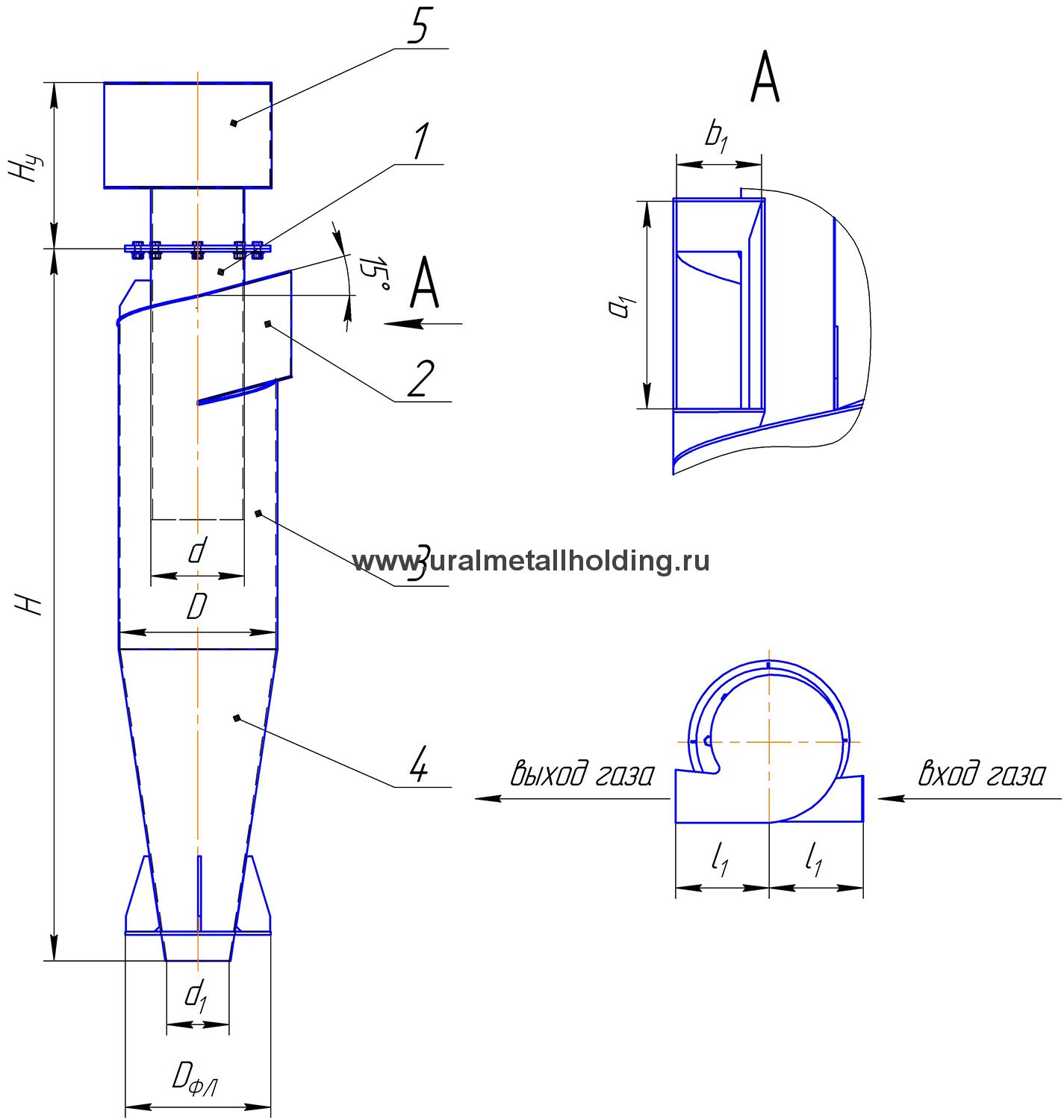

Циклон типа ЦН-15 с улиткой (правый)

Рисунок 1 – Циклон типа ЦН-15 с улиткой (правый)
1 – крышка винтовая с выхлопной трубой, 2 – патрубок входа, 3 – корпус, 4 – конус, 5 - улитка


Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:
ЦН-15 Производительность по воздуху, м3 Основные размеры, мм Масса, кг
D d d1 Н НУ l1 DФЛ a1 b1 без улитки с улиткой
2,5 м/сек 4,0 м/сек
200 285 450 200 120 80 912 262 120 200 132 52 26,4 34,9
300 630 1000 300 180 120 1368 328 180 280 198 78 58,9 75,7
400 1100 1800 400 240 140 1824 394 240 340 264 104 101,2 128,9
500 1800 2800 500 300 170 2280 460 300 400 330 130 156,0 197,7
600 2500 4100 600 360 200 2736 526 360 460 396 156 222,6 281,1
700 3500 5500 700 420 220 3192 592 420 520 462 182 299,9 378,9
800 4500 7200 800 480 240 3648 658 480 580 528 208 389,7 490,4
900 5700 9200 900 540 270 4104 724 540 640 594 234 491,9 617,9
1000 7100 11300 1000 600 300 4560 790 600 700 660 260 605,2 759,8
1200 10200 16200 1200 720 360 5472 922 720 820 792 312 865,5 1086,7
1400 13900 22200 1400 840 420 6384 1054 840 940 924 364 1166,5 1463,9
1600 18000 28800 1600 960 480 7296 1186 960 1060 1056 416 1538,8 1925,0
1800 22500 36000 1800 1080 540 8208 1318 1080 1180 1188 468 1935,4 2422,0
2000 27000 43200 2000 1200 600 9120 1450 1200 1300 1320 520 2385,8 2904,7

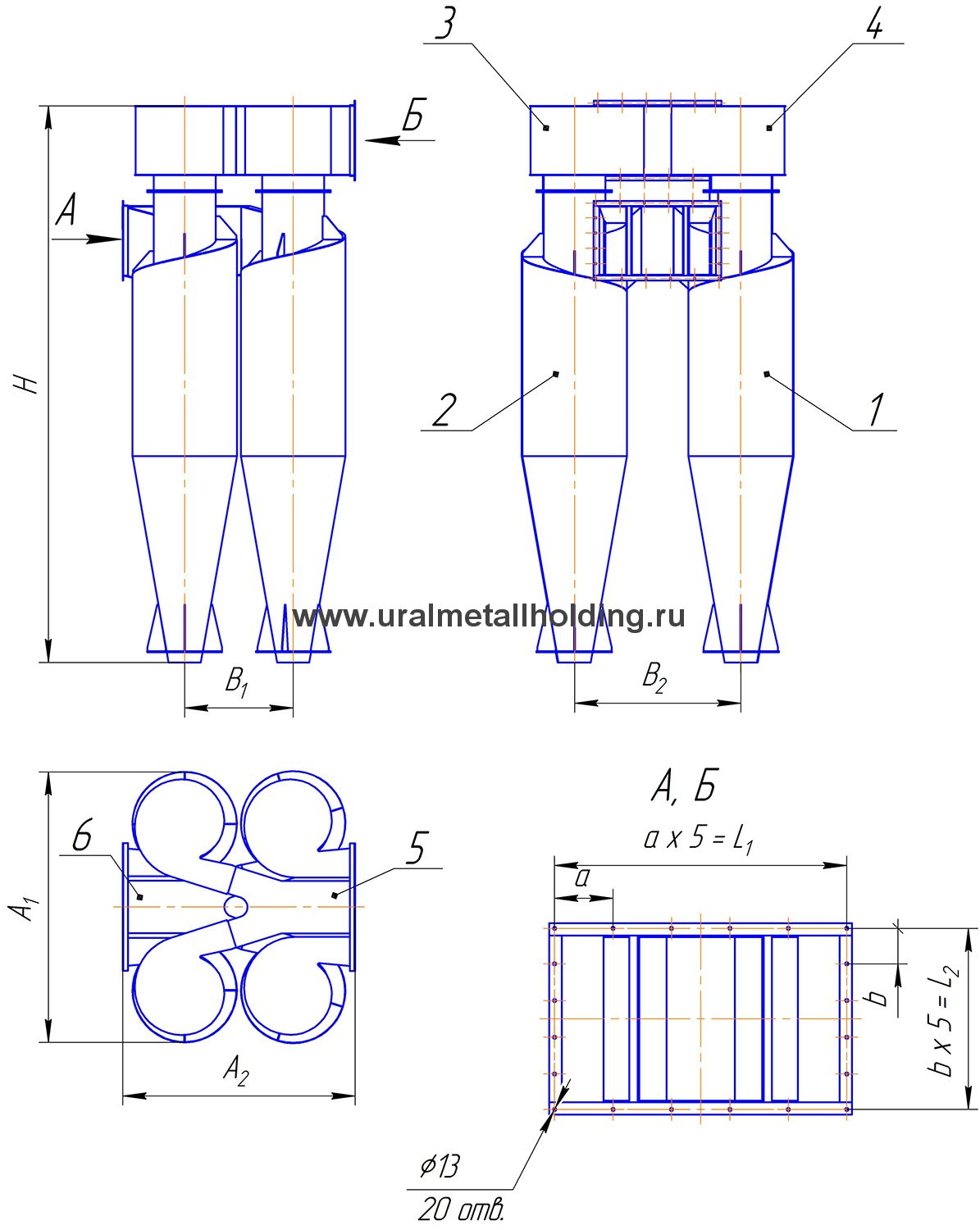

Циклон типа ЦН-15х4 групповой

Рисунок 2 – Циклон типа ЦН-15х4 групповой
1 – циклон правый, 2 – циклон левый, 3 – улитка правая, 4 – улитка левая, 5 – коллектор верхний, 6 – коллектор нижний

ЦН-15х4У Производительность по воздуху, м3 Основные размеры, мм Масса*, кг
2,5 м/сек 4,0 м/сек А1 А2 B1 B2 H L1 L2 a b
200 1150 1800 535 495 240 325 1174 300 190 60 38 153,8
300 2500 3900 800 715 340 487,5 1696 410 255 82 51 329,8
400 4500 7200 1060 930 440 650 2218 520 320 104 64 558,2
500 7000 11300 1325 1155 540 812.5 2740 630 385 126 77 853,2
600 10200 16300 1585 1375 640 975 3262 740 450 148 90 1210,6
700 13800 22000 1850 1600 740 1137,5 3784 845 520 169 104 1629,0
800 18100 28900 2110 1820 840 1300 4306 955 585 191 117 2106,8
900 22800 36600 2375 2045 940 1462,5 4828 1055 650 213 130 2651,4
1000 28300 45200 2635 2265 1040 1625 5350 1175 715 235 143 3258,6
1200 40700 64800 3160 2710 1240 1950 6394 1395 850 279 170 4655,4
1400 55600 88700 3685 3155 1440 2275 7438 1610 980 322 196 6268,6
1600 71900 115100 4210 3600 1640 2600 8482 1830 1110 366 222 8233,6
1800 90000 144000 4735 4045 1840 2925 9526 2050 1245 410 249 10357,6
2000 108000 172700 5260 4490 2040 3250 10570 2270 1375 454 275 12438,8

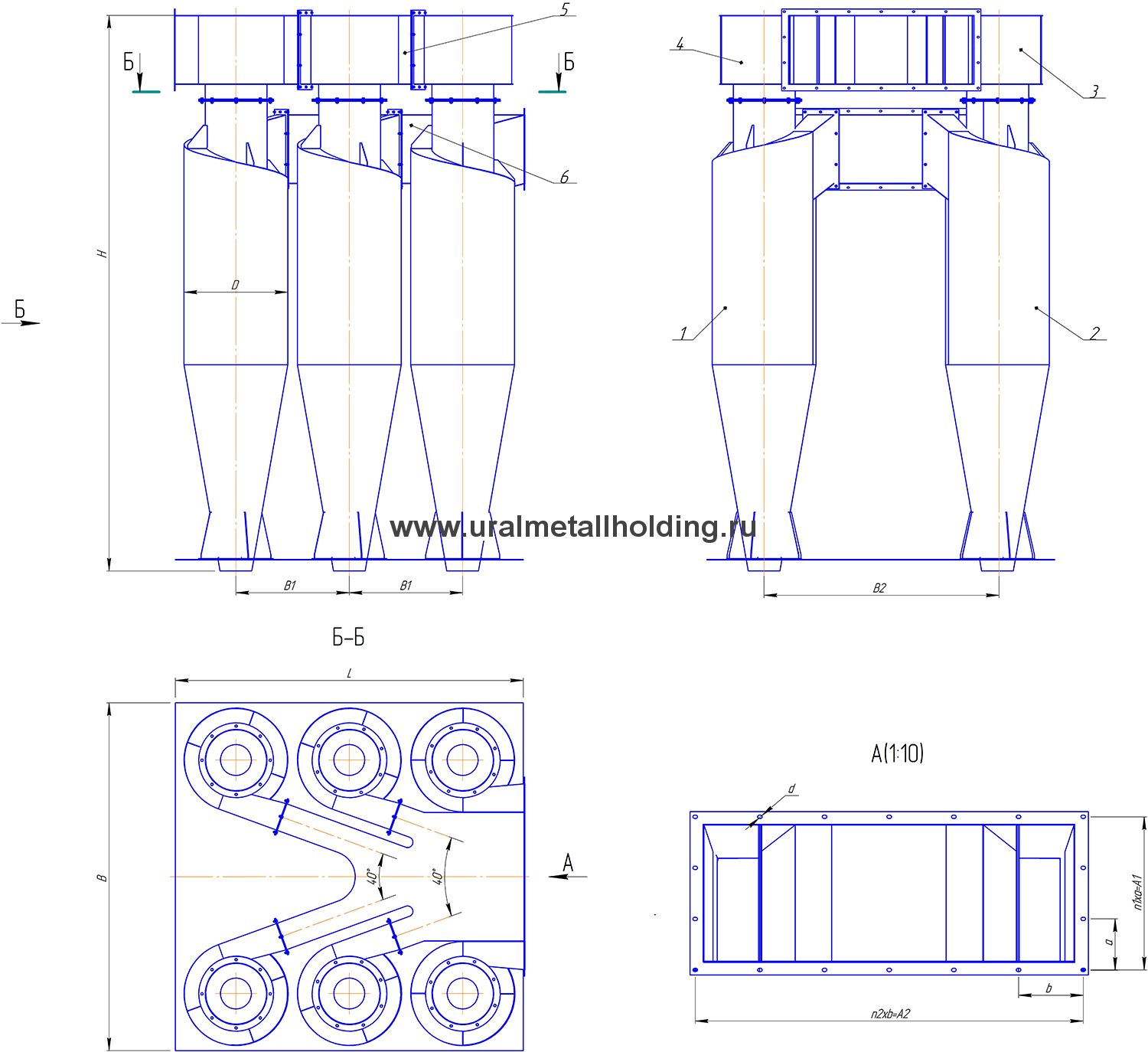

Циклон типа ЦН-15х6 групповой

Рисунок 3 – Циклон типа ЦН-15х6 групповой
1 – циклон правый, 2 – циклон левый, 3 – улитка правая, 4 – улитка левая, 5 – коллектор верхний, 6 – коллектор нижний

ЦН-15х6У Производительность по воздуху, м3 Размеры, мм Количество Масса, кг
2,5 м/сек 4,0 м/сек D B1 B2 B L H А1 A2 a b n1 n2
200 1710 2700 200 280 484 900 900 1174 194 450 97 150 2 3 335
300 3780 6000 300 380 706 1200 1200 1696 260 624 130 208 2 3 725
400 6600 10800 400 480 930 1600 1600 2218 326 800 163 200 2 4 1235
500 10600 16900 500 580 1160 1700 1700 2740 392 980 196 196 2 5 1960
600 15300 24400 600 680 1380 1900 1900 3262 460 1160 230 232 2 5 2720
700 20800 33100 700 780 1600 2200 2200 3784 528 1332 176 222 3 6 3550
800 27100 43300 800 880 1825 2400 2500 4306 594 1506 198 251 3 6 4640
900 34300 54800 900 980 2045 2700 2800 4828 660 1680 220 280 3 6 5810
1000 42600 67800 1000 1080 2275 3000 3100 5350 726 1854 242 309 3 6 7100
