ООО ПП «УралМетХолдинг» предлагает проектирование, монтаж и обслуживание циклонов НИИОГАЗ (ЦН) по доступной цене. Технические специалисты компании всегда готовы ответить на все ваши вопросы и оказать помощь, чтобы сделать правильный выбор необходимого устройства.

Назначение

Циклоны НИИОГАЗ предназначаются для очищения газов от различных твердотельных частиц. Зависимо от требований, которые предъявляются к очистке, ЦН можно использовать самостоятельно или применять как устройства первой и второй ступени очистки. То, насколько эффективной окажется фильтрация, зависит главным образом от типа циклонов и их диаметра. При большем диаметре циклона, соответственно меньше центробежные силы, а значит, и эффективность фильтрации также уменьшается.

Циклоны типа НИИОГАЗ могут использоваться для фильтрации от нескольких сотен до нескольких сотен тысяч кубометров газа в час. Для очищения больших объемов газа циклоны определенного диаметра объединяют в группы от 2 до 14 элементов.

ЦН (Циклоны НИИОГАЗ) предназначаются для очистки газов от:

• золы в котельных установках;
• пыли в разнообразных сушилках;
• зернистых частиц, образующихся в процессе каталитического крекинга;
• пыли, образующейся после помола;
• зернистых и пылевых частиц, которые перемещаются по пневмотранспорту;
• пыли, которая выбрасывается устройствами вентиляции.

Производитель циклонов НИИОГАЗ не рекомендует применять данные циклоны для очистки от волокнистой пыли, а также для очистки газов, которые содержат капельную влагу или в которых возможна конденсация пара.

Устройство и принцип работы

Циклон состоит из:

• корпуса,
• улитки,
• конуса,
• бункера,
• выхлопной трубы и винтовой крышки.

Циклоны типа НИИОГАЗ являются инерционными пылеуловителями. Улавливание различных частиц из воздуха (газа) происходит под действием центробежных сил, которые возникают при вращении газового потока в корпусе устройства.

Загрязненный воздух попадает в циклон через патрубок и, под действием центробежных сил, опускается по спирали вдоль внутренних стен конуса и цилиндра.

В центре циклона воздух, очищенный от разных частиц, поднимается по спирали вверх и выходит сквозь выхлопную трубу.

Циклоны могут быть установлены и на всасывание, и на нагнетание. Если циклон установлен на всасывание, то он соединяется с вентилятором через улитку. В случаях, когда нужно очищать газы с большой концентрацией мелких пылевых частиц или улавливать сильно слипающуюся пыль, рекомендуется использовать циклоны ЦН-15.

Если требования к качеству фильтрации газов от пыли невелики, тогда будет целесообразным использовать циклоны с диаметром больше 20 микрон, например ЦН-24. Также ЦН-24 можно использовать как устройство первой ступени фильтрации в случаях большой концентрации пылевых частиц.

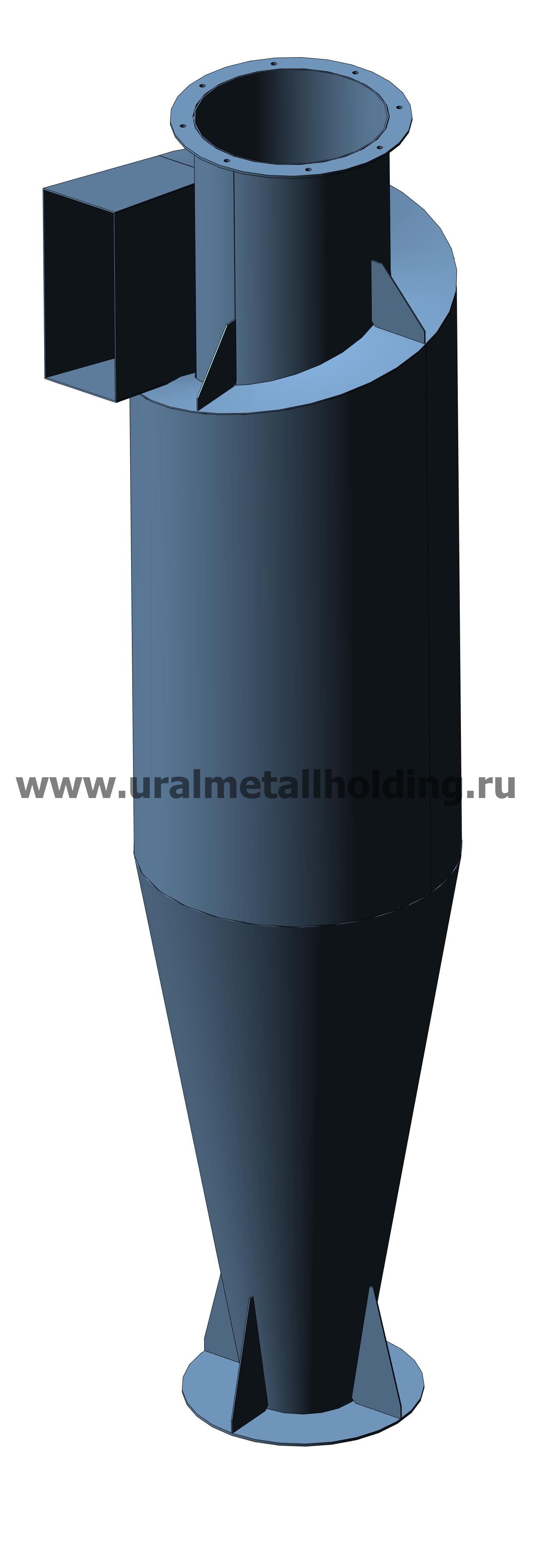

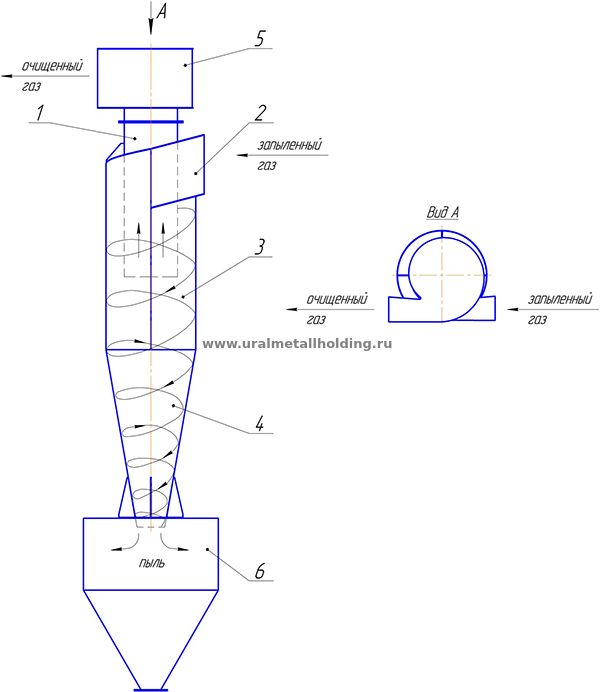

Рисунок 1 – Общий вид циклона НИИОГАЗ
1 – крышка винтовая с выхлопной трубой, 2 – патрубок входа, 3 – корпус, 4 – конус, 5 – улитка, 6 – бункер
