Рукавные фильтры ФРИП с импульсной продувкой

Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02

Назначение

Рукавные фильтры ФРИП применяют для очистки запыленных выбросов от мелкодисперсной пыли различных типов. Запыленность газа на входе составляет до 50 г/м3, а на выходе из фильтра – не более 20 мг/м3.

Импульсная регенерация осуществляется при работающем фильтре и не требует его отключения.

Изготовление рукавных фильтров осуществляется на современном оборудовании с использованием отечественных и импортных комплектующих. Стоимость рукавных фильтров зависит от общей производительности и опциональных дополнений.

Рукавный фильтр предназначен как для очистки дымовых газов, так и аспирационных выбросов предприятий различных отраслей промышленности:

  • черная и цветная металлургия;
  • химическая промышленность;
  • промышленность по производству строительных материалов;
  • пищевая промышленность;
  • стекольная промышленность;
  • деревообработка и мебельная промышленность;
  • металлообработка;
  • энергетика.

Рукавные фильтры с импульсной продувкой могут также применяться на производствах с непрерывным циклом.

Устройство и принцип работы

Корпус фильтра разделен на несколько герметизированных камер, в каждой из которых размещено по несколько рукавов. Газ, подлежащий очистке, подводится в нижнюю часть каждой камеры и поступает внутрь рукавов. Частицы пыли, содержащиеся в неочищенном газе, оседают на внутренней поверхности рукава, в результате чего сопротивление рукава проходу газа постепенно увеличивается. Когда оно достигнет предельного значения, фильтр переводится на режим регенерации.

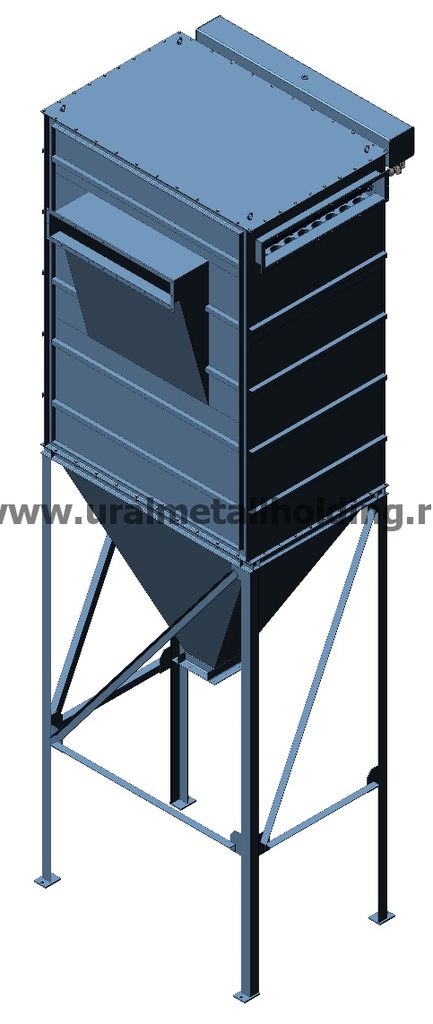

Общий вид рукавного фильтра

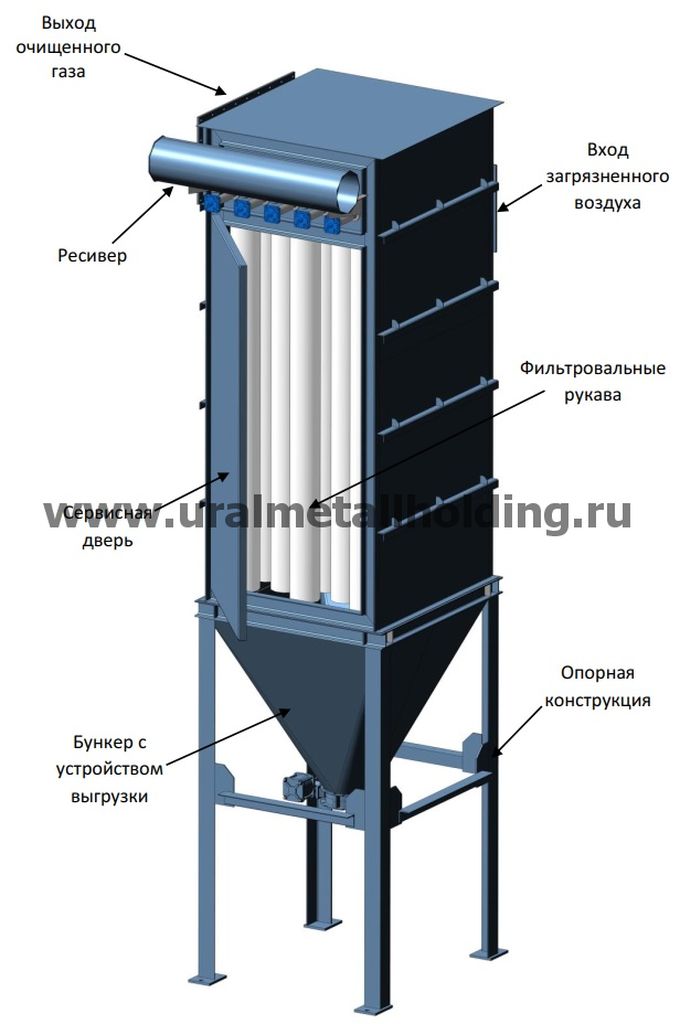

Общий вид рукавного фильтра

Эффективность очистки достигает 99,9 %. Оптимальные значения скорости фильтрования в тканевых фильтрах лежат в пределах 0,5-1,0 м/мин.Импульсная продувка осуществляются струей сжатого воздуха, которая, выходя из сопла в рукав, увлекает за собой очищенный газ и создает внутри рукава волну повышенного давления. Под действием перепада давления рукава раздуваются, деформируя пылевой слой, который отделяется от ткани рукава.

Технические характеристики

  Производительность, м3/час Удельная газовая нагрузка, м32мин Разряжение в фильтре Гидравлическое сопротивление, Па
(не более)
Запыленность на входе, г/м3 Запыленность на выходе, мг/м3 Давление сжатого воздуха, МПа
не более не менее
30 1800 – 2700 1,0 – 1,5 6500 4500 3000 50 20 0,6-0,8
40 2400 – 3600 1,0 – 1,5 6500 4500 3000 50 20 0,6-0,8
90 5400 – 8100 1,0 – 1,5 6500 4500 3000 50 20 0,6-0,8
120 7200 – 10800 1,0 – 1,5 6500 4500 3000 50 20 0,6-0,8
180 10800 – 16200 1,0 – 1,5 6500 4500 3000 50 20 0,6-0,8
240 14400 – 21600 1,0 – 1,5 6500 4500 3000 50 20 0,6-0,8
300 18000 – 27000 1,0 – 1,5 6500 4500 3000 50 20 0,6-0,8

Габаритные размеры

Следует отметить, что каталожные размеры фильтров могут отличаться и подбираться под требуемые технические условия, габаритные размеры места установки и пожелания заказчика.

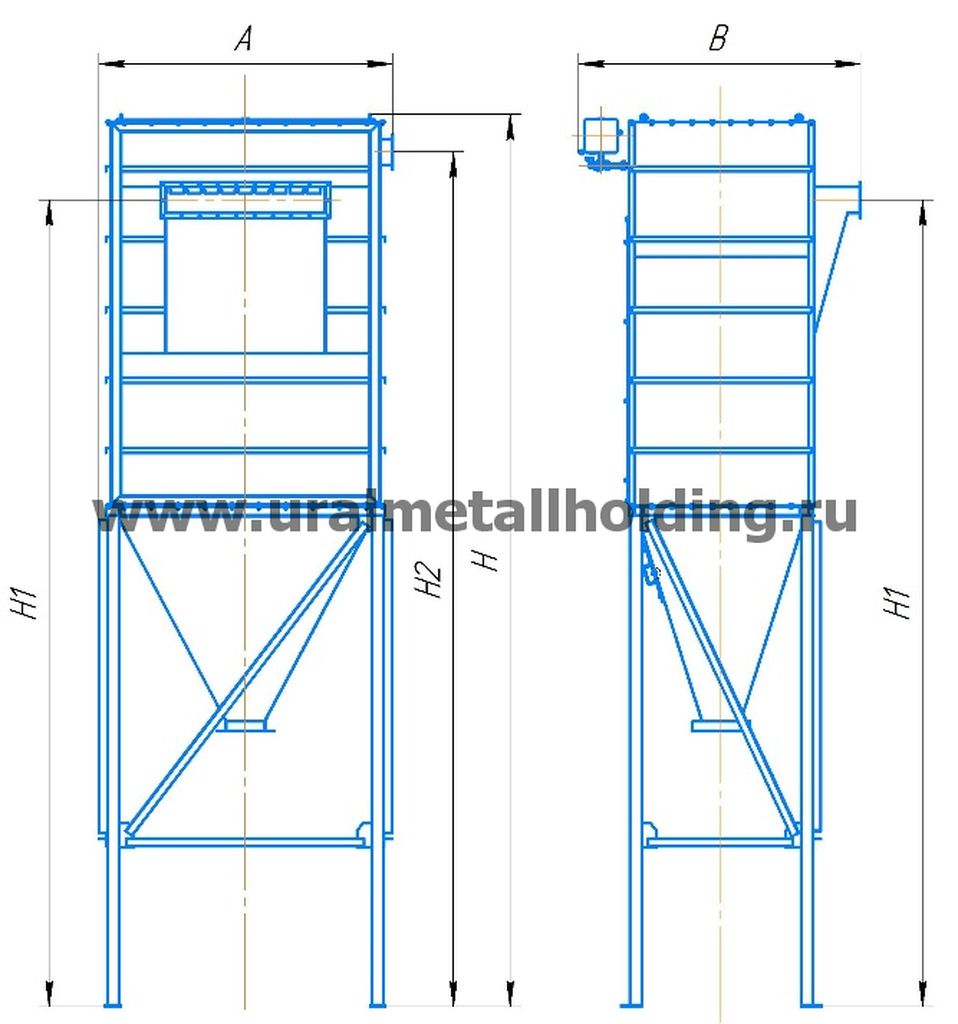

Чертеж рукавного фильтра

Чертеж рукавного фильтра

  А, мм В,мм Н,мм Н1, мм Н2, мм
30 1330 1640 4060 1630 3730
40 1410 1910 5260 4600 5070
90 1750 1850 5630 4830 5210
120 2290 2200 6970 6300 6670
180 2990 2930 5800 5130 5130
240 4400 2290 6970 6300 6670
300 5190 2930 6970 6670 6670

Производство фильтров ФРИП

Компания «Уральский Металлургический Холдинг» производит рукавные фильтры ФРИП 15 - 240 для систем промышленной аспирации воздуха.

Осуществляем:

  • проектирование и разработку рабочей документации;
  • разработку  конструкторской документации;
  • монтажные и пусконаладочные работы;
  • сервисное обслуживание.

Доставка оборудование осуществляется по всей России и в Казахстан.

Что-бы купить рукавные фильтры обратитесь за консультацией по телефону: 8 (800) 600-90-51 или через формы обратной связи.

Выполненные объекты

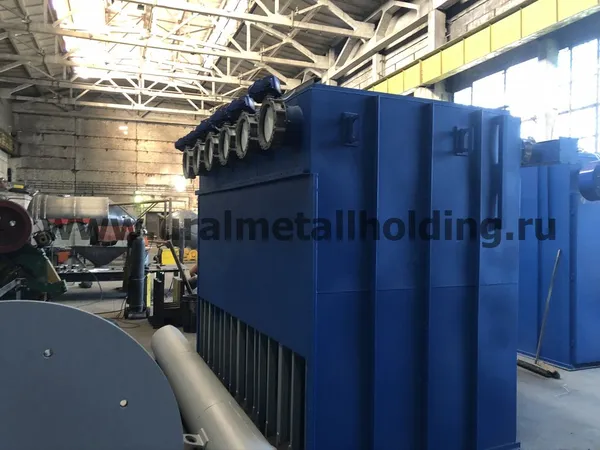

Фильтр рукавный ФРОП-180
Фильтр рукавный ФРОП-180
