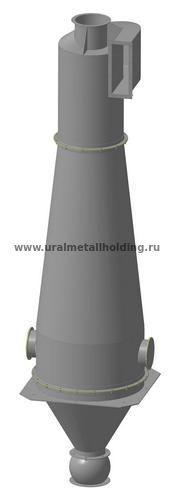

Циклон ЦМ 5.904-72.93

Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02

ООО ПП «УралМетХолдинг» предлагает проектирование, монтаж и обслуживание циклонов ЦМ 5.904-72.93 по доступной цене. Технические специалисты компании всегда готовы ответить на все ваши вопросы и оказать помощь, чтобы сделать правильный выбор необходимого устройства.

Назначение

Циклон ЦМ серия 5.904-72.93 разработали благодаря усовершенствованию циклона ЦОК (циклона, имеющего обратный конус). Сохранив все положительные качества ЦОК, сильно расширилась область использования циклона ЦМ. Заметно повысилась эффективность очищения газообразной среды и надежность самого устройства в сложных условиях работы.

Циклон ЦМ предназначен для улавливания разнообразных частиц (зернистых, волокнистых, химической пыли и так далее) из газовоздушной среды. Не стоит использовать циклоны для очищения от пыли, налипающей на стены воздуховода и от цементирующейся пыли. Но циклон ЦМ можно использовать в одноступенчатой системе очистки, а также в роли первой ступени очищения в установках со многими ступенями очистки.

Устройство и принцип работы

Циклон состоит из таких деталей:

  • входной узел;
  • корпус;
  • отбойный конус;
  • бункер;
  • выхлопная труба;
  • раскручивающая улитка.

Входной узел устроен так, что создает оптимальное, для осаждения на стенах циклона, движение потока загрязненного воздуха. Максимально (насколько это вообще возможно) было увеличено расстояние от струи загрязненного воздуха до поверхности центрального поднимающегося спирально вверх потока. Для этого патрубок был сделан более узким, и он соединяется с корпусом тангенциально. Причем дистанция между линиями входного сечения и корпусом соблюдена так, что насыщенный пылью воздух проходит тонкой и широкой полосой, а не узким потоком. Благодаря этому создаются более хорошие условия для осаждения пыли.

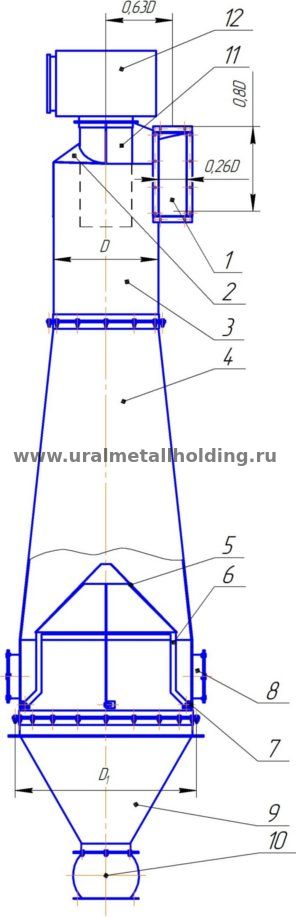

Общий вид пылеуловителя ЦМ

Рисунок 1 – Общий вид пылеуловителя ЦМ
1-входной узел, 2-входной патрубок, 3-цилиндрическая часть корпуса, 4-коническая часть корпуса, 5-отбойный конус, 6-лапка, 7-цилиндрическая часть корпуса, 8-люк, 9-коническая часть бункера, 10-разгрузитель, 11-выхлопная труба, 12-раскручивающая улитка.

Вертикальная стена (внешняя) патрубка имеет изгиб в виде сходящейся спирали. Когда поток поворачивается на 180 градусов, то он сопрягается с цилиндрической частью корпуса. Внутренняя же стенка патрубка идет параллельно внешней. Верхняя его стенка имеет такой уклон, что когда поток поворачивается на 180 градусов, то он заканчивается на половине высоты входного отверстия. А нижняя стена патрубка лежит в горизонтальной плоскости. Именно за счет такого конструктивного решения, во входном узле было исключено образование вихря. Вихрь возникал из-за отрыва потока от верхней стенки патрубка, которая в циклонах типа ЦОК горизонтальна.

Технические характеристики

Допустимая запылённость воздуха, г/м3 100
Наибольшая допустимая температура запыленного воздуха, 0С 150
Наибольшее давление (разрежение), Па 2000
Потери давления, Па 500…1800
Диаметры аппарата, мм 500, 600, 800, 1000
Расход очищаемого воздуха, м3/час 2200…15000
Высота (соответственно), мм 3950
4740
6130
7510
Эффективность очистки воздуха, % 98…99
Дисперсность пыли, мкм 10

По степени очистки циклоны относятся к 4-му классу пылеуловителей.

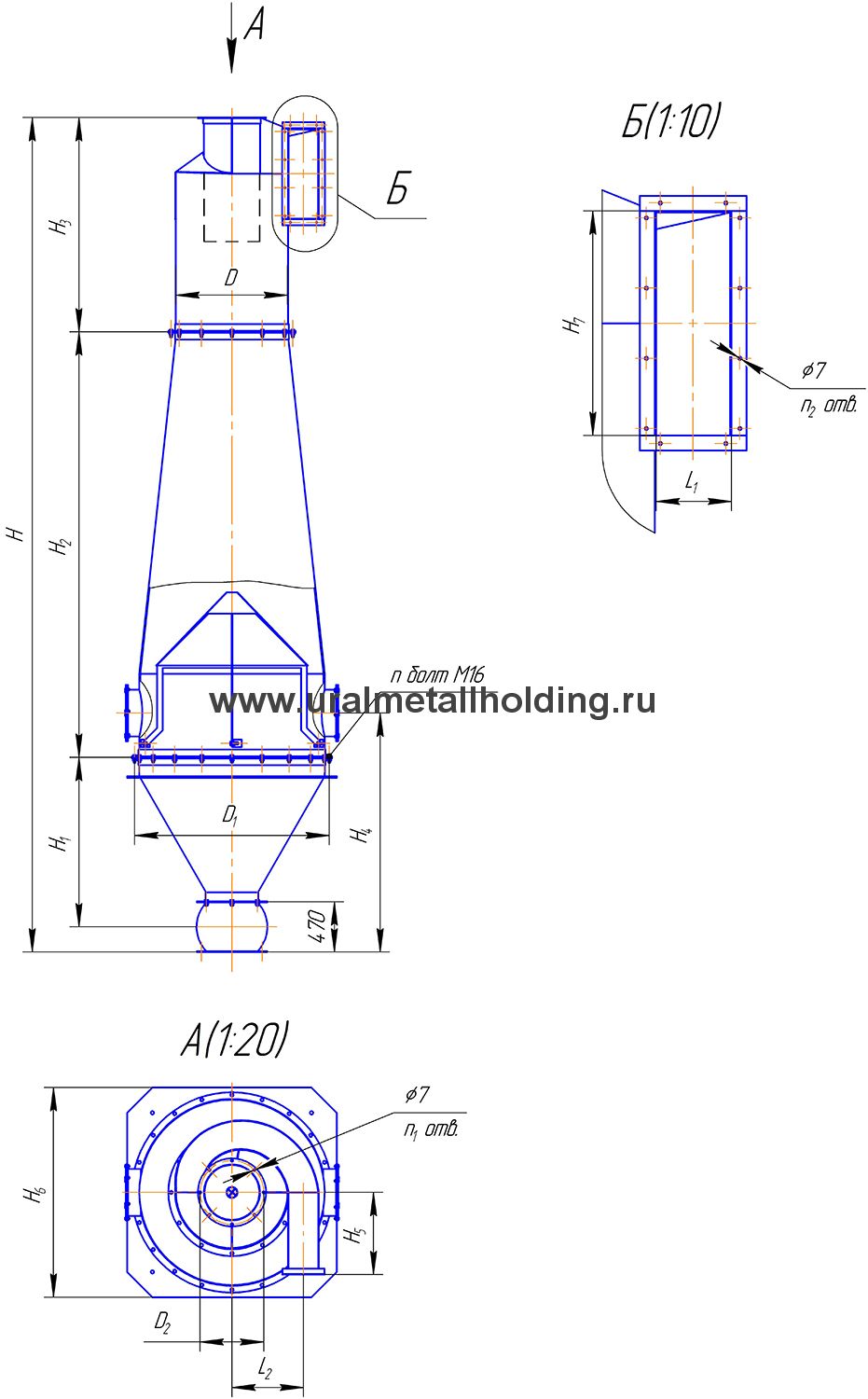

Циклон с обратным конусом универсальный ЦМ

Рисунок 2 – Циклон с обратным конусом универсальный ЦМ

Марка Производительность по воздуху, м3/ч Основные размеры, мм n, шт n1, шт n2, шт. Масса, кг
D D1 D2 Н Н1 Н2 Н3 Н4 Н5 Н6 Н7 L1 L2
ЦМ500У 2200-3500 500 880 290 4095 860 1900 1100 1345 375 950 400 130 315 16 6 10 136
ЦМ600У 3200-6000 600 1040 340 4830 1005 2270 1320 1530 450 1120 480 160 370 20 6 10 171
ЦМ800У 6000-9000 800 1370 440 6300 1295 3010 1760 1890 600 1450 640 210 505 24 8 14 272
ЦМ1000У 9000-15000 1000 1700 540 7780 1595 3750 2200 2255 750 1770 800 260 630 30 12 18 421

Установка циклона на пылесборнике

Установка состоит из циклона и пылесборника, внутри которого расположен выдвижной ящик для сбора пыли. Ящик вручную выкатывается из под циклона с уловленной пылью и после её удаления возвращается назад в пылесборник. Последний представляет собой сварной прямоугольный короб, на верхней крышке которого предусмотрен круглый фланец для крепления циклона.

В основании пылесборника проложены два швеллера, которые служат направляющими для колёс выдвижного ящика.

В передней стенке пылесборника имеется прямоугольный проём, обрамлённый фланцем с клиновыми эксцентриковыми зажимами.

Выдвижной ящик в рабочем положении перекрывает по периметру проём пылесборника, обеспечивая герметизацию внутренней ёмкости пылесборника. Силовое замыкание их осуществляется 4-мя клиновыми эксцентриковыми зажимами, стык уплотняется резиновой прокладкой.

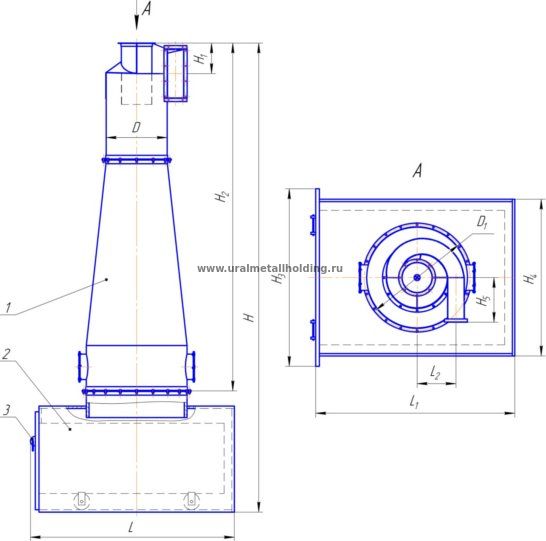

Установка циклона на пылесборнике (с выдвижным ящиком)

Рисунок 3 – Установка циклона на пылесборнике (с выдвижным ящиком) 1 – циклон, 2 – пылесборник, 3 – ящик выдвижной

Марка

Основные размеры, мм           Масса, кг

Н Н1 Н2 Н3 Н4 Н5 L L1 L2 D D1
Я-ЦМ500-У 3580 400 3000 1280 1200 375 1230 1200 315 500 830 300
Я-ЦМ600-У 4170 480 3590 1280 1200 450 1230 1200 370 600 990 325

Ёмкость ящика для сбора пыли – 0,5 м3.

Установка циклона на кронштейне

Установка состоит из циклона, кронштейна и пылеприёмного бункера. Кронштейн представляет собой рамную конструкцию, сваренную из уголкового проката. К закладным элементам строительных конструкций кронштейна приваривается вертикальной опорной поверхностью. Горизонтальная плоскость служит опорной поверхностью для консольного крепления пылеприёмного бункера со шлюзовым питателем.

Сверху на бункер устанавливается и крепится болтами сам циклон. Стык уплотняется резиновыми прокладками.

Уловленная пыль собирается в бункере и через шлюзовой питатель периодически перегружается в промежуточную ёмкость (мешок или иную тару) и транспортируется в отвалы или на вторичную переработку.

Объём бункера установки: К-ЦМ500У – 0,17 м3, К-ЦМ600У – 0,29 м3

Установка циклона на кронштейне

Рисунок 4 – Установка циклона на кронштейне 1 – циклон, 2 – кронштейн

Марка

Основные размеры, мм Масса, кг
H H1 H2 H3 H4 H5 H6 H7 L1 L2 L3 L4 D D1
К-ЦМ500У 4170 800 3100 400 700 375 900 960 900 700 650 315 500 830 186
К-ЦМ600У 4900 930 3700 480 850 450 1060 1130 1060 850 750 370 600 990 229

Установка циклона на полу

Данный вариант установки циклона является наиболее оптимальным по степени очистки, простоте монтажа и обслуживания.

Установка состоит из циклона, стойки (постамента) и пылеприёмного бункера. Постамент представляет собой рамную, четырёхопорную конструкцию, устанавливаемую на фундаменте.

На верхнюю опорную поверхность устанавливается и крепится пылеприёмный бункер со шлюзовым питателем.

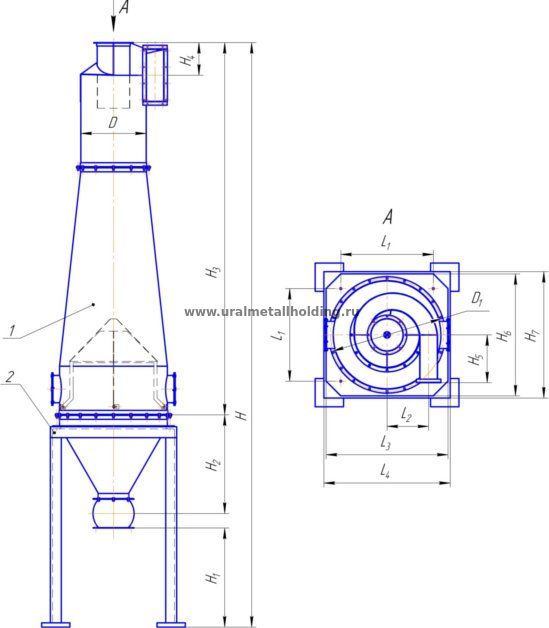

Установка циклона на полу

Рисунок 5 – Установка циклона на полу 1 – циклон, 2 – рама

Марка

Основные размеры, мм Масса, кг

Н Н1 Н2 Н3 Н4 Н5 Н6 Н7 L1 L2 L3 D D1
П-ЦМ500У 4550 755 800 3100 400 375 900 960 700 315 900 500 830 295
П-ЦМ600У 5320 800 930 3700 450 450 1060 1130 850 370 1060 600 990 350
П-ЦМ800У 6880 900 1210 4890 640 560 1400 1460 1100 600 1400 800 1370 540
П-ЦМ1000У 8450 1000 1500 6080 800 700 1720 1780 1300 750 1720 1000 1700 725
