Назначение

Циклоны СЦН-50 предназначены для улавливания сухой неслипающейся мелкой и средней пыли в системах аспирации на:

  • Литейных производствах;
  • Энергетической промышленности;
  • Металлургической промышленности;
  • Производствах строительных материалов.

Циклон СЦН-50 является более абразивостойким по сравнению с другими циклонами за счет особенностей конструкции. Преимуществом является простота изготовления и эксплуатации, имеют небольшой коэффициент гидравлического сопротивления.

Устройство и принцип работы

Основными элементами циклона являются корпус, конус, улитка, выхлопная труба. Групповой циклон из 4 ракет вместо улитки имеет камеру очищенного газа, которая объединяет выхлопные трубы.

В конструкции внесен ряд принципиально важных технических решений, таких как: параметры конусной части и размер пылевыпускного сопла. За счет спирального ввода пылевых газовых потоков улучшен показатель износостойкости циклона.

Технические характеристики

Эффективность очистки, % 80-95
Сопротивление, Па 1000-1200
Коэффициент гидравлического сопротивления 185

СЦН-50\СЦН-50 чертеж

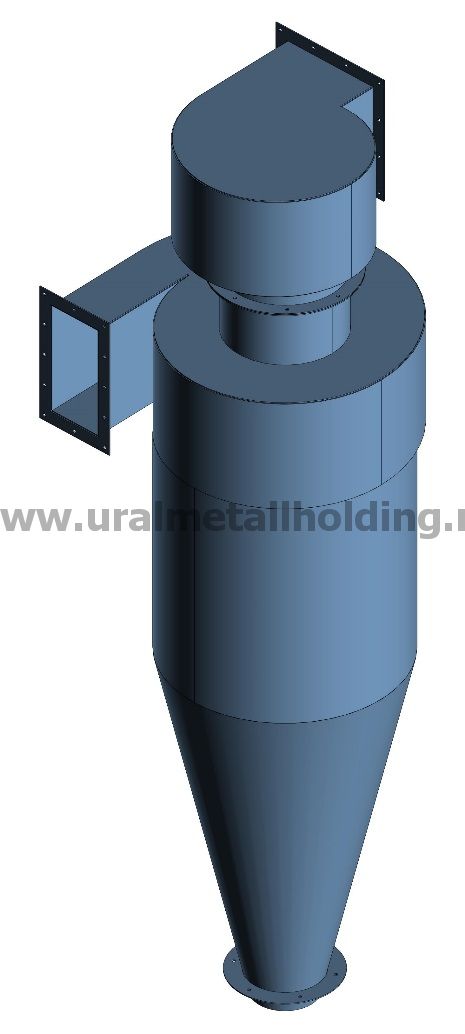

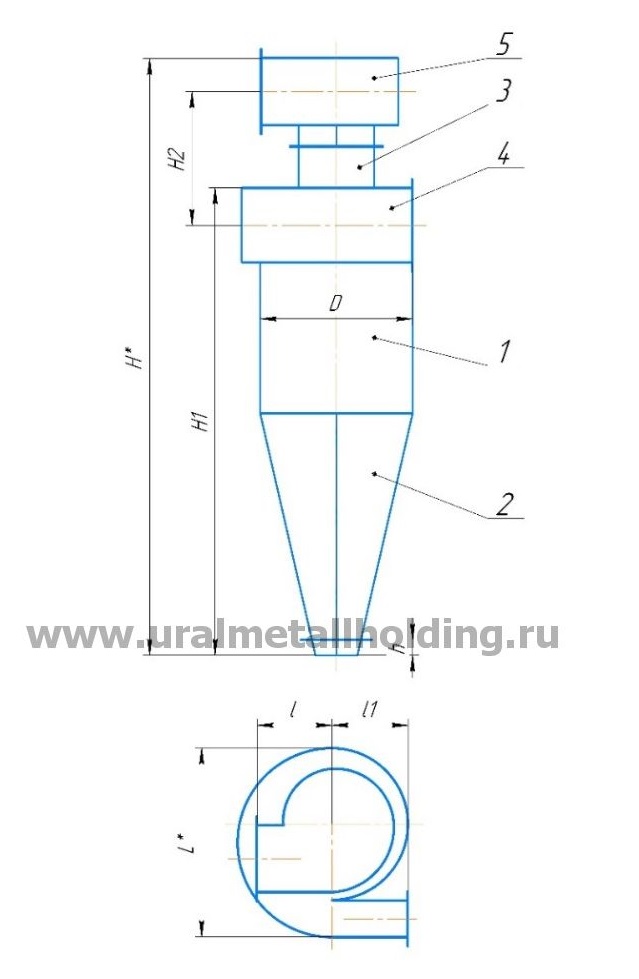

Циклон типа СЦН-50 одиночный: 1 – цилиндрическая часть корпуса, 2 – коническая часть корпуса, 3 – выхлопная труба, 4 – входной патрубок, 5 – улитка

Типоразмер Производительность, м3/час Размеры, мм
D H H1 H2 h L l L1
СЦН-50-300 620-890 300 1325 975 390 50 420 200 400
СЦН-50-400 1130-1580 400 1650 1300 425 50 530 250 450
СЦН-50-500 1760-2470 500 2025 1625 490 50 670 300 500
СЦН-50-600 2540-3560 600 2450 1950 575 50 830 300 500
СЦН-50-700 3460-4840 700 2775 2275 615 50 950 350 550
СЦН-50-800 4520-6330 800 3200 2600 700 50 1110 400 700
СЦН-50-900 5720-8010 900 3525 2925 740 50 1220 450 750
СЦН-50-1000 7060-9890 1000 3950 3250 825 50 1380 500 800
СЦН-50-1200 10170-14240 1200 4700 3900 950 100 1650 600 1100
СЦН-50-1400 13840-19390 1400 5350 4550 1025 100 1880 700 1200
СЦН-50-1600 18090-25320 1600 6100 5200 1110 100 2160 800 1400
СЦН-50-1800 22980-32050 1800 6860 5820 1280 100 2435 850 1400
СЦН-50-2000 28260-39560 2000 7510 6500 1350 100 2660 900 1500
СЦН-50-2200 34200-47870 2200 7810 7150 1480 100 2935 950 1600
СЦН-50-2400 40690-56970 2400 8510 7800 1610 100 3210 1000 1700
СЦН-50-2600 47760-66860 2600 9660 8450 1680 100 3435 1000 1800
СЦН-50-2800 55390-77550 2800 10200 8860 1880 100 3795 1000 1900

Циклон СЦН-50х4СП

СЦН-50\СЦН-50-4 чертеж

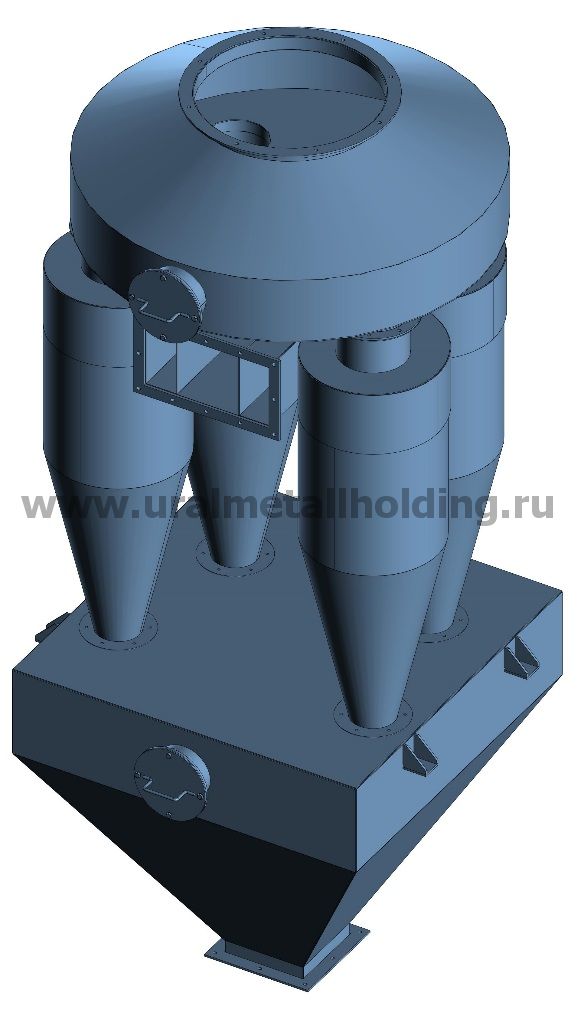

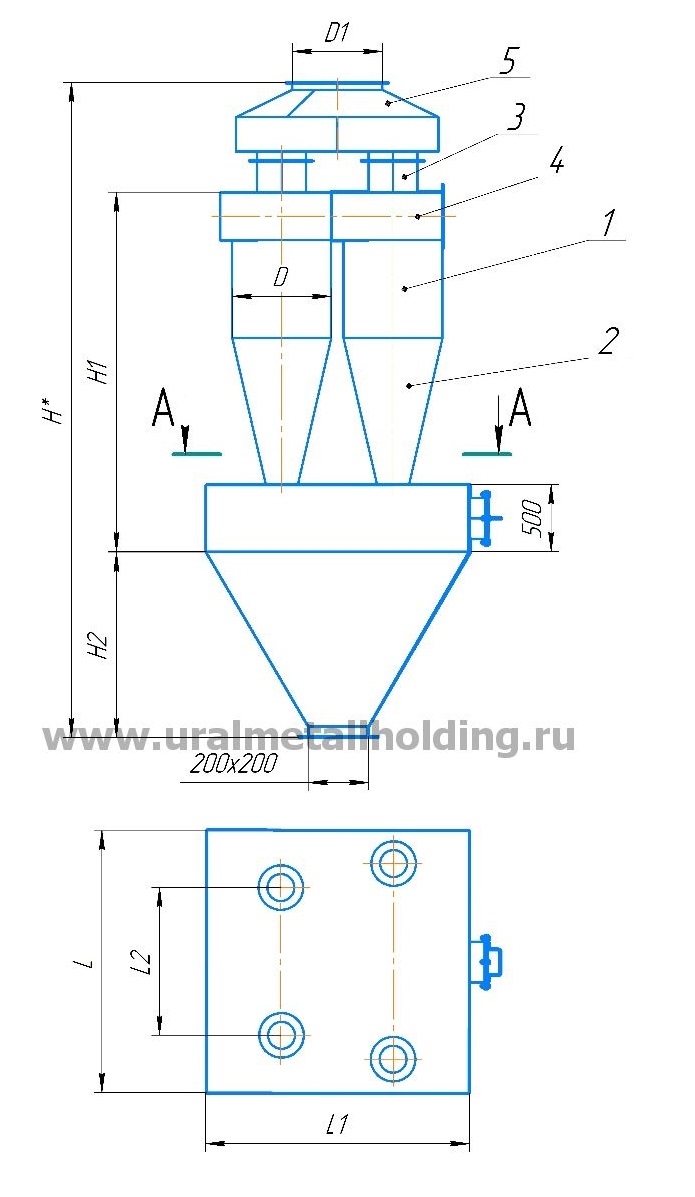

Циклон типа СЦН-50х4СП: 1 – цилиндрическая часть корпуса, 2 – коническая часть корпуса, 3 – выхлопная труба, 4 – входной патрубок, 5 – камера очищенного газа

Типоразмер Производительность, м3/час Размеры, мм
D D1 H H1 H2 L L1 L2
СЦН-50-400 4500-6300 400 400 3210 1750 860 1000 1230 700
СЦН-50-500 7100-9900 500 500 4100 2075 1400 1500 1530 1000
СЦН-50-600 10200-14200 600 600 4600 2400 1400 1500 1830 1000
СЦН-50-700 13900-19400 700 700 5550 2730 2000 2000 2130 1500
СЦН-50-800 18000-25300 800 800 6050 3050 2000 2000 2430 1500
СЦН-50-900 22900-32100 900 900 6375 3375 2000 2300 2730 1600
СЦН-50-1000 28300-39600 1000 1000 7400 3700 2500 2500 3030 1800
СЦН-50-1200 40700-57000 1200 1000 8050 4350 2500 3000 3630 2000
