Производство труб Вентури по серии 7.902-9 в Челябинске осуществляет ООО ПП «УралМетХолдинг». Для получения более подробной информации свяжитесь c нашими менеджерами по указанным телефонам.

  • Труба Вентури

Назначение

Классические трубы Вентури серии 7.902-9 нормальной и укороченной длины предназначены для измерения расхода жидкости в трубопроводах условным проходным диаметром Dу от 200 до 1400 мм с условным давлением Ру=10 кгс/см2.

Устройство и принцип работы

Принцип действия расходомеров с трубами Вентури основан на измерении перепада давления, возникающего при протекании жидкости в трубе Вентури за счет сужения поперечного сечения в её горловине. Перепад давления связан с расходом жидкости, протекающей в трубе Вентури.

Трубы Вентури нормальной и укороченной длины представляют собой металлоконструкцию, сваренную из 4-х частей: входной части, состоящей из патрубка с сужающим конусом; горловины; выходной части, состоящей из расширяющегося конуса и патрубка для соединения с трубопроводом для труб Dу от 700 до 1400 мм или фланца для труб Dу от 200 до 600 мм; и кольцевой камеры.

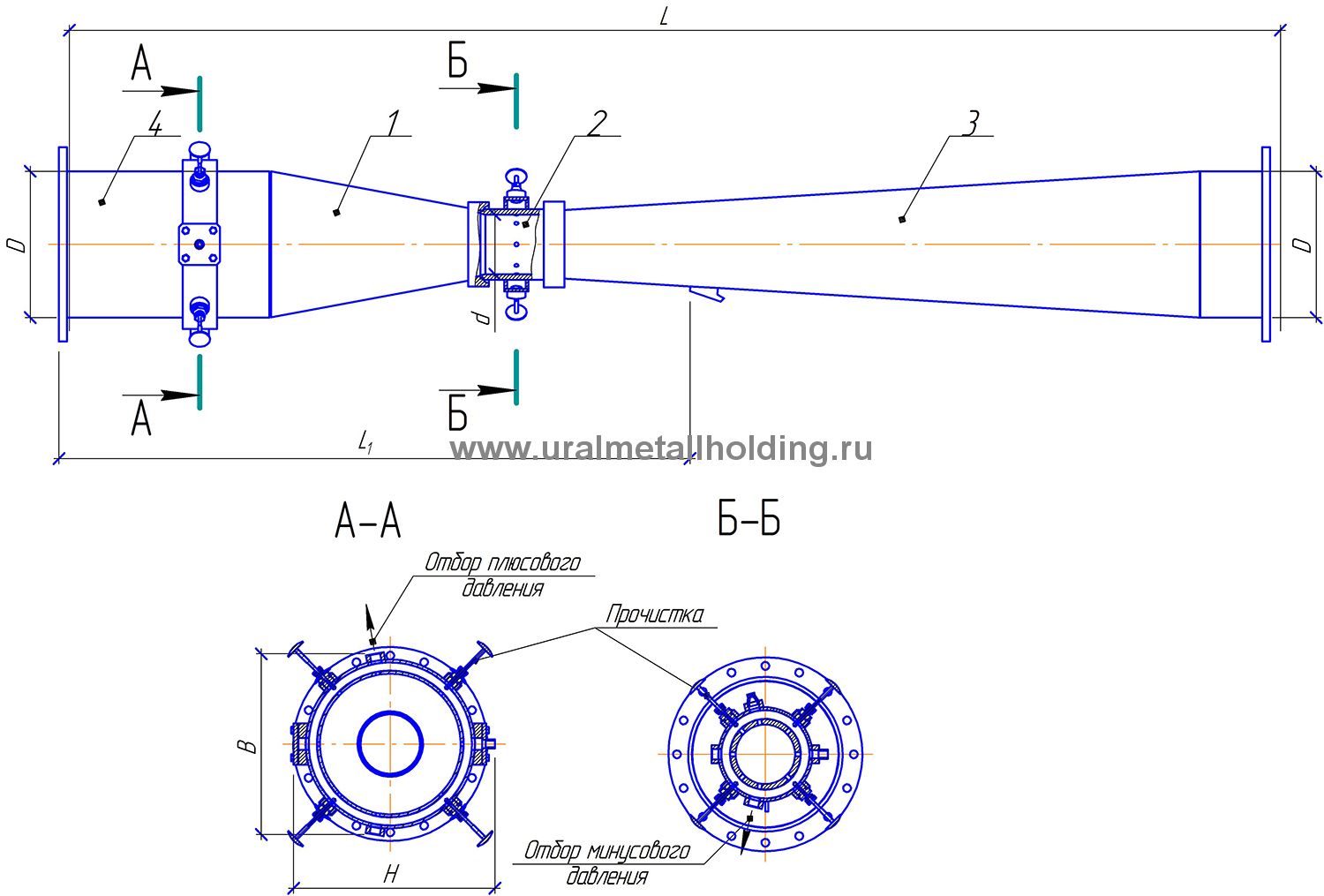

Труба Вентури: 1 – часть входная, 2 – горловина, 3 – часть выходная, 4 – камера кольцевая

На патрубке корпуса входной части 1 и горловине 2 выполнены кольцевые камеры, служащие для усреднения давлений (плюсового и минусового), отбираемых из внутренней полости трубы Вентури.

Кольцевые камеры сообщаются с внутренними полостями входного патрубка и горловины при помощи нескольких отверстий, которые в случае наличия взвесей в измеряемой жидкости периодически прочищаются с помощью прочисток. Плюсовое и минусовое давления из кольцевых камер через соединительные трубки передаются к дифманометру, показывающему величину расхода жидкости.

Присоединение труб Вентури к трубопроводу осуществляется на фланцах при условиях прохода трубопроводов до 600 мм включительно или стыковой сваркой при Dу от 700 до 1400 мм.

Условный проход Dу, мм Основные размеры, мм Масса, кг
D d H B L
200 219 89 435 345 1780 93
123 1450 95
300 325 140,5 540 450 2580 195
193 2060 195
400 426 176,5 700 545 3530 325
244 2860 309
500 530 223 800 685 4360 560
308 3520 519
600 830 221 900 785 4770 750
385 3740 695
700 720 316 1035 970 6438 1202
434 5330 1125
800 820 354 1135 1070 7298 1446
487 8031 1348
900 920 399 1235 1160 8141 1894
545 6702 1822
1000 1020 447 1335 1260 8906 2139
612 7277 2154
1200 1220 559 1540 1455 9870 3070
784 6850 2815
1400 1420 629 1740 1855 11755 4940
865 9430 3920
