Грязевики серия 5.903 13

Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02

Производство грязевиков в Челябинске осуществляет ООО ПП «УралМетХолдинг». Для получения более подробной информации свяжитесь с нашими менеджерами по указанным телефонам.

  • Грязевик вертикальный с условным проходом Dу 350–1000
  • Грязевик вертикальный с условным проходом Dу 200–300
  • Грязевик горизонтальный с условным проходом Dу 150–400
  • Грязевик горизонтальный с условным проходом Dу 500-1400
  • Грязевик тепловых пунктов

Назначение

Грязевики применяются для фильтрации или очистки воды от крупных и средних взвешенных частиц в трубопроводах тепло- и водоснабжения водных сетей Dу 40–1400мм с параметрами Ру≤ 2,5 Мпа (25 кгс/см2) и t≤ 200 °С.

Грязевики изготавливаются:

  • вертикальные (рисунок 1,2);
  • горизонтальные (рисунок 3,4);
  • для тепловых пунктов (рисунок 5).

Устройство и принцип работы

К основным элементам грязевиков можно отнести:

  • корпус;
  • фильтр.

Грязевик представляет собой узел расширенного трубопровода, в котором специальной сеткой изменяется направление потока воды и фильтрация. Под сеткой отделяются, выпадают в осадок и накапливаются крупные и средние взвешенные частицы. Другими словами, грязевик – аппарат, в котором при помощи сетчатого фильтрующего элемента производится фильтрация воды.

Этапы работы грязевика заключаются в следующем:

  1. приём исходной воды;
  2. фильтрование воды от крупных и средних взвешенных частиц;
  3. отвод очищенной воды;
  4. периодическая очистка от накопившейся грязи нижней части корпуса.

Нарастание гидравлического сопротивления грязевика по показаниям приборов на линии трубопровода до и после грязевика является признаком нормальной работы грязевика.

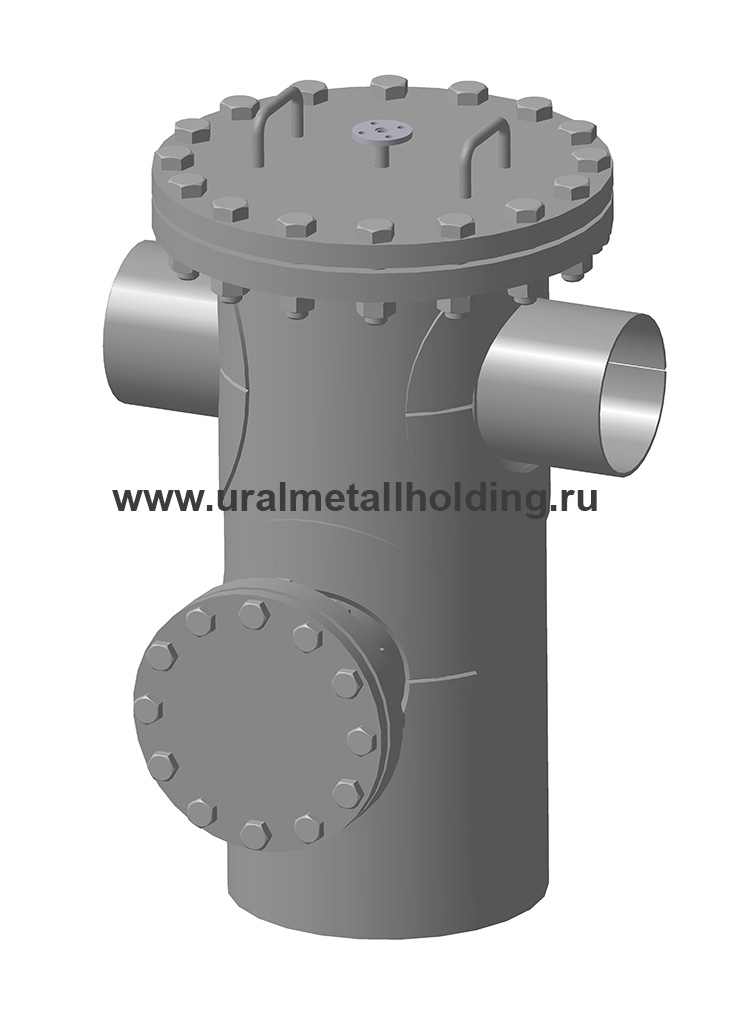

Грязевик вертикальный с условным проходом Dу 200-300

Рисунок 1 – Грязевик вертикальный с условным проходом Dу 200–300: 1 – корпус,
2 – фильтр , 3 – патрубок входа, 4 – патрубок выхода, 5 – заглушка, 6 – штуцер

Условный проход Dу, мм

Условное давление Ру, МПа (кгс/см2)

Основные размеры, мм Масса, кг

DН

DН1

H L S
200 2,5 (25) 219 426 720 1071 365 310
250 273 530 840 1309 380 502
300 325 630 980 1437 400 730
200 1,6 (16) 219 426 720 1055 355 260
250 273 530 840 1291 365 421
300 325 630 980 1416 390 656

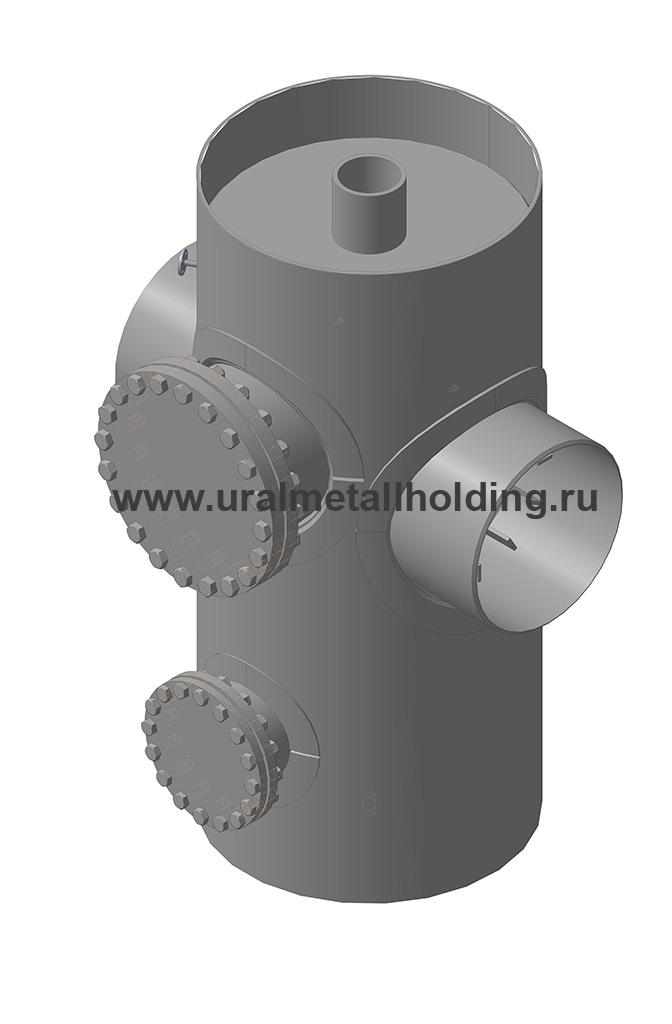

Грязевик вертикальный с условным проходом Dу 350-1000

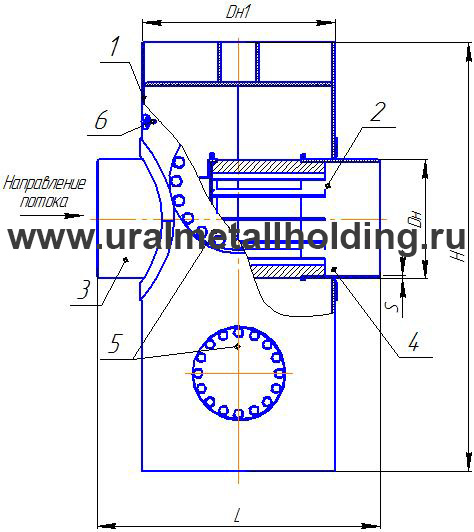

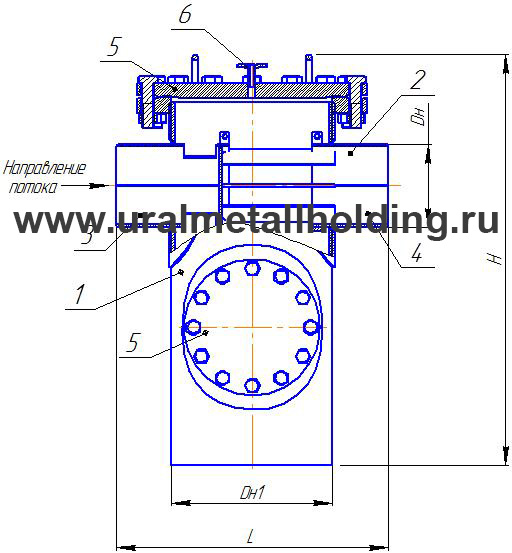

Рисунок 2 – Грязевик вертикальный с условным проходом Dу 350–1000: 1 – корпус,
2 – фильтр, 3 – патрубок входа, 4 – патрубок выхода, 5 – заглушка, 6 – штуцер

Условный проход Dу, мм

Условное давление Ру, МПа (кгс/см2)

Основные размеры, мм

Масса,

кг

DН

DН1

H L S
350 2,5 (25) 377 820 1960 1200 9 1232
400 426 2010 7 1257
500 530 920 2110 1340 10 1567
600 630 1020 2270 1500 12 1927
700 720 1220 2460 1700 14 2784
800 820 2560 1800 14 2924
350 1,6 (16) 377 820 1910 1200 9 1042
400 426 1960 7 1054
500 530 920 2060 1340 8 1107
600 630 1020 2200 1500 10 1627
700 720 1220 2390 1700 10 2256
800 820 2490 1800 12 2384
900 920 1420 2660 2000 3346
1000 1020 2760 14 3507

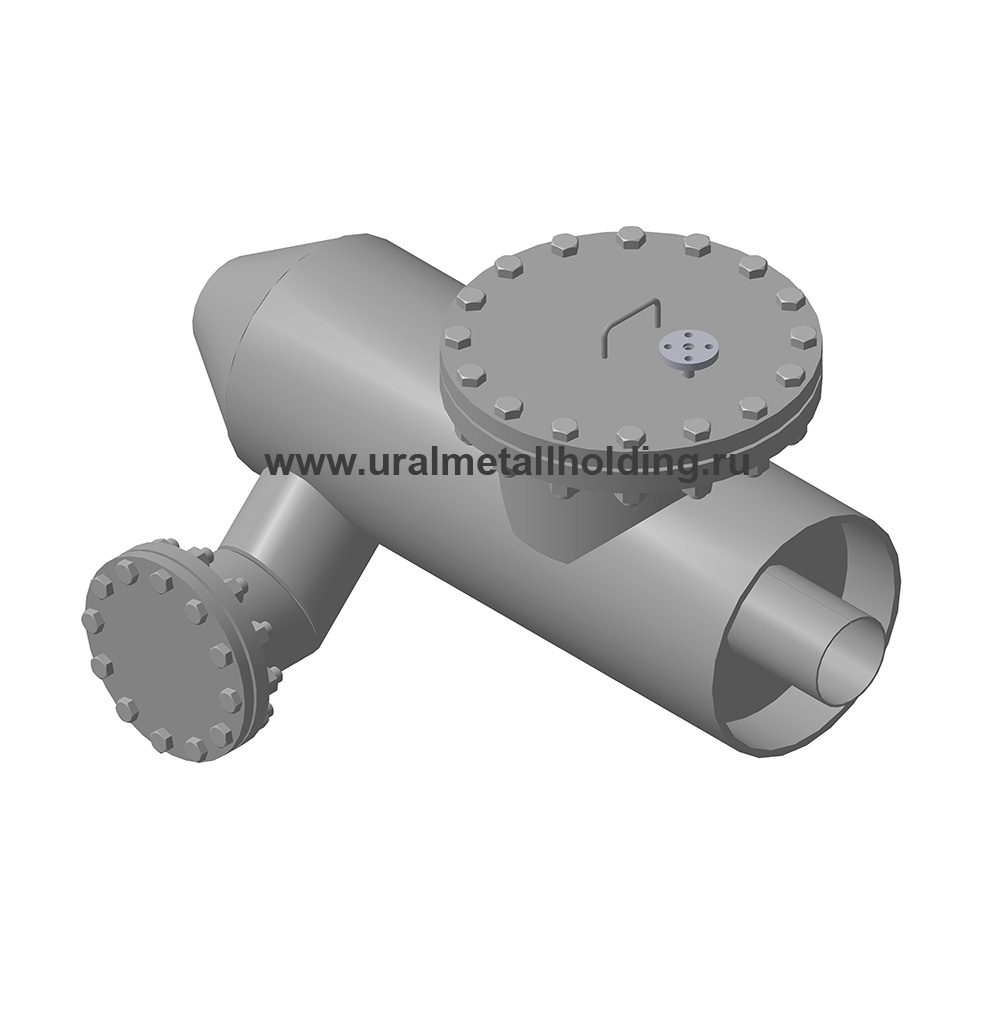

Грязевик горизонтальный с условным проходом Dу 150-400

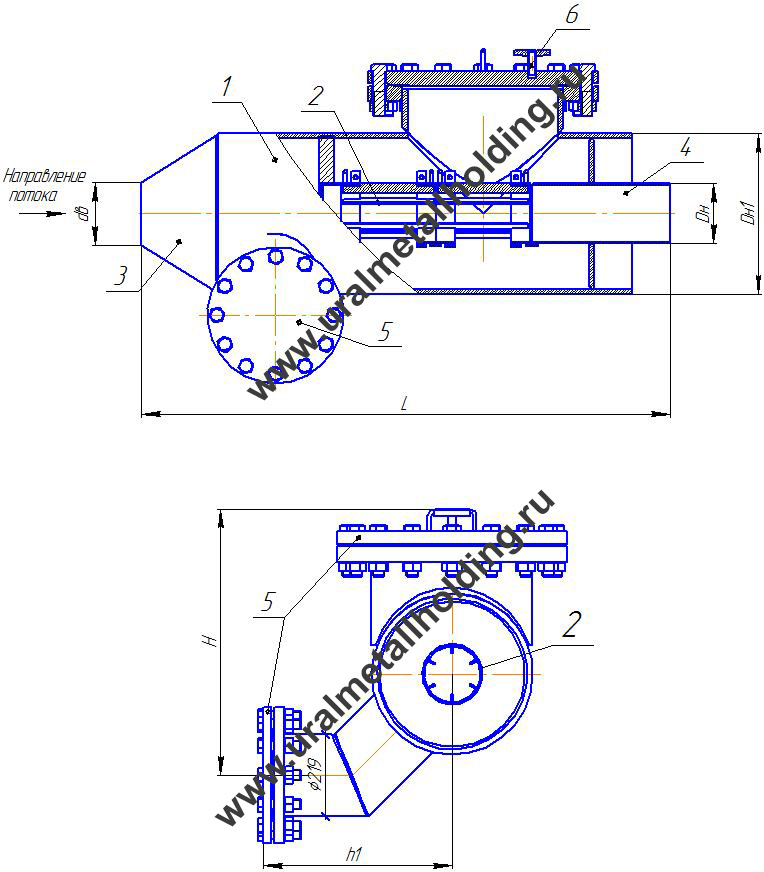

Рисунок 3 – Грязевик горизонтальный с условным проходом Dу 150–400: 1 – корпус, 2 – фильтр, 3 – патрубок входа, 4 – патрубок выхода, 5 – заглушка, 6 – штуцер

Условный проход Dу, мм

Условное давление Ру, МПа (кгс/см2)

Основные размеры, мм Масса, кг

DН

DН1

L H h h1
150 2,5 (25) 159 426 149 1400 585 325 340 339
200 219 205 1340 351
250 273 257 1400 625 365 365
300 325 478 309 1660 677 395 365 473
350 377 530 359 1750 729 429 380 613
400 426 630 408 2080 828 490 420 783
150 1,6 (16) 159 426 150 1300 583 325 340 265
200 219 207 1330 273
250 273 261 1390 623 365 284
300 325 478 313 1645 675 395 365 390
350 377 530 359 1750 728 429 380 480
400 426 630 408 2050 826 490 420 723
150 1,0 (10) 159 426 150 1300 583 325 340 232
200 219 207 1240 241
250 273 261 1300 623 365 253
300 325 478 313 1555 675 395 365 316
350 377 530 359 1740 728 429 380 377
400 426 630 408 2060 826 490 420 520

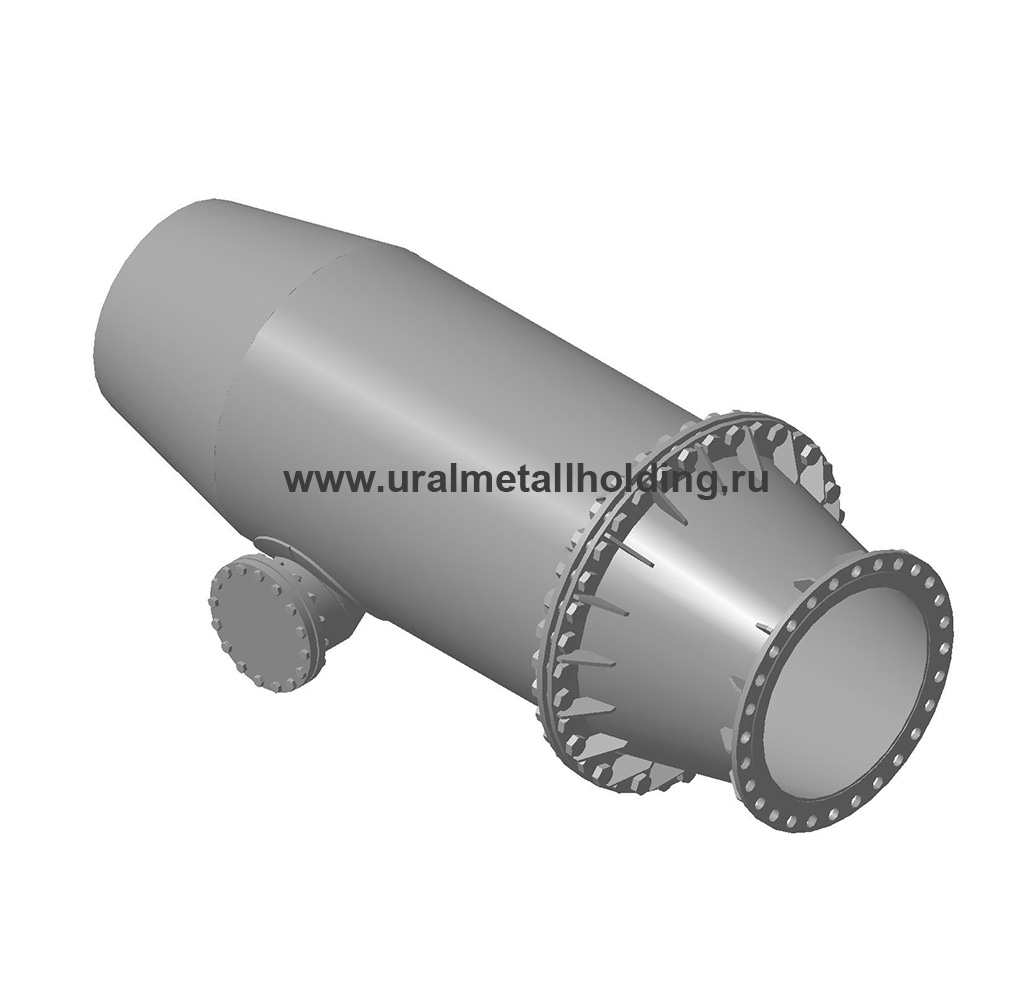

Грязевик горизонтальный с условным проходом Dу 500-1400

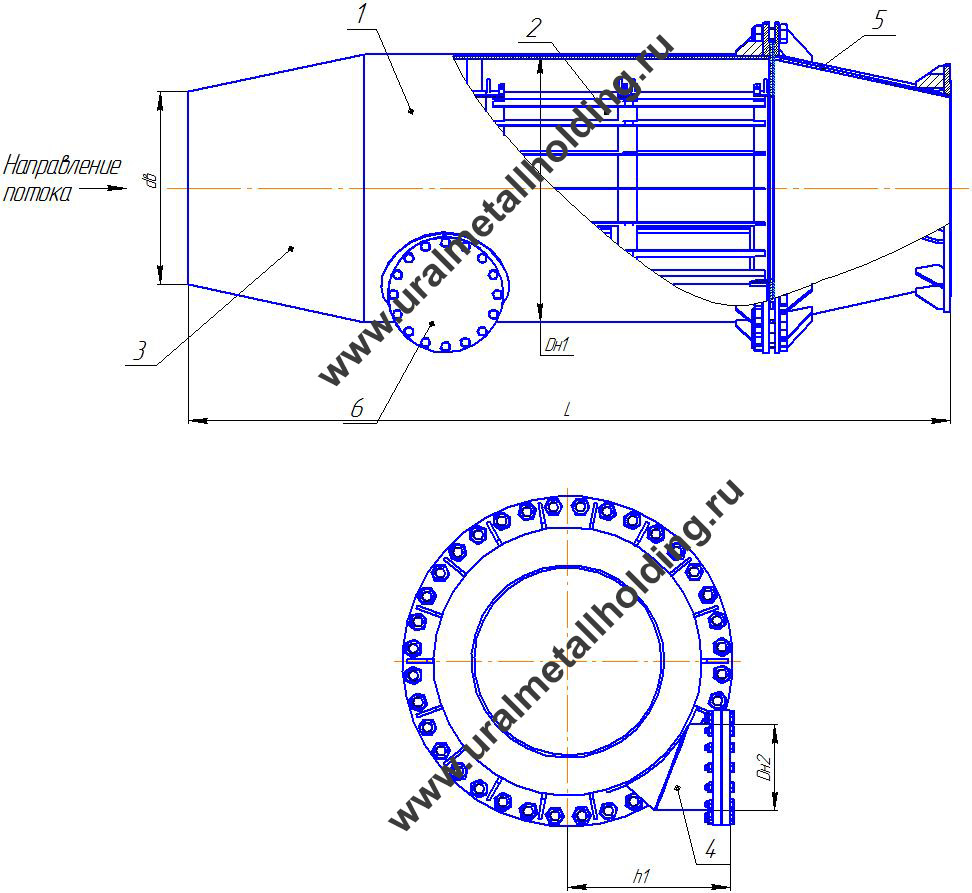

Рисунок 4 – Грязевик горизонтальный с условным проходом Dу 500-1400: 1 – корпус, 2 – фильтр, 3 – патрубок входа, 4 – штуцер, 5 – переход с фланцами, 6 – заглушка

Условный проход Dу, мм

Условное давление Ру, МПа (кгс/см2)

Основные размеры, мм

Масса,

кг

DН1

DН2

L h1
500 2,5 (25) 514 820 273 2870 515 1240
600 610 920 2980 550 1540
700 698 1020 325 3220 605 2057
800 798 1220 3780 675 2867
900 896 3432 2913
1000 992 1420 426 4082 790 4288
1200 1192 1620 4158 860 5246
1400 1392 1820 4260 930 6708
500 1,6 (16) 514 820 273 2885 510 894
600 614 920 2982 545 1117
700 704 1020 325 3225 605 1488
800 802 1220 3798 675 2126
900 900 3435 2043
1000 1000 1420 426 4090 790 3125
1200 1196 1620 4190 860 4266
1400 1392 1820 4292 930 4958
500 1,0 (10) 514 820 273 2805 515 730
600 614 920 2902 550 863
700 704 1020 325 3120 605 1135
800 802 1220 3688 675 1710
900 900 3330 1704
100 1000 1420 426 4000 790 2447
1200 1198 1620 4110 860 3339
1400 1392 1820 4210 930 3912

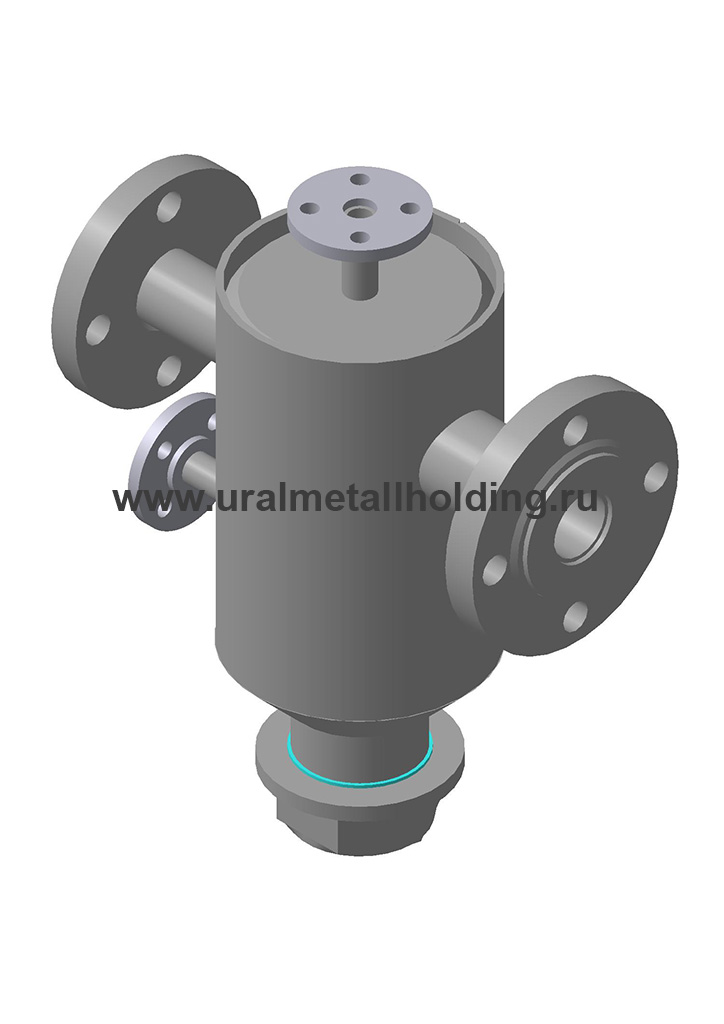

Грязевик тепловых пунктов

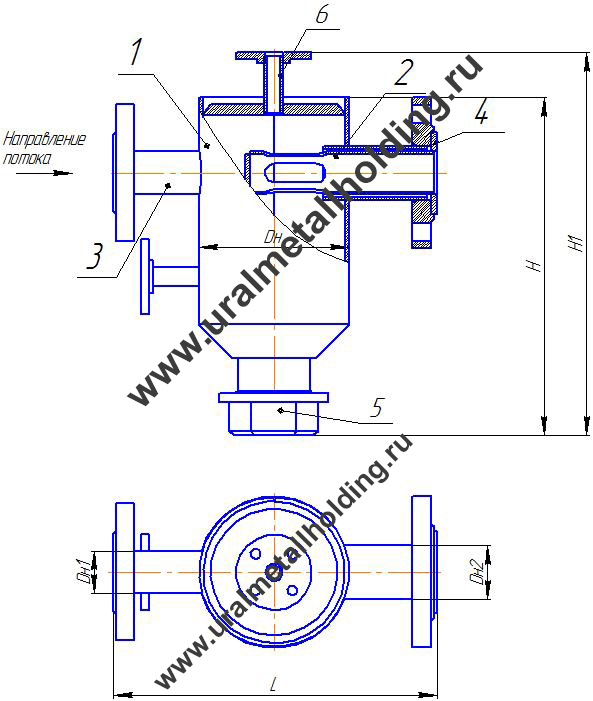

Рисунок 5 – Грязевик тепловых пунктов: 1 – корпус, 2 – фильтр, 3 – патрубок входа,
4 – патрубок выхода, 5 – пробка, 6 – штуцер

Условный проход

Dу, мм

Условное давление Ру МПа (кгс/см2)

Основные размеры, мм

Масса,

кг

DН1

DН2

H H1 h L
40 2,5 (25) 159 45 57 360 406 260 345 17,1
50 57 76 410 456 290 365 19,5
65 219 76 89 490 534 340 425 30,7
80 89 108 525 569 375 36,4
100 325 108 133 620 662 450 525 69,6
125 133 159 690 732 470 78,6
150 426 159 194 875 933 550 650 114,9
200 530 219 273 1120 1168 700 850 201,9
40

1,6 (16)

и

1,0 (10)

159 45 57 360 406 260 345 16,3
50 57 76 410 456 290 365 19,4
65 219 76 89 490 534 340 425 29,4
80 89 108 525 569 375 33,5
100 325 108 133 620 662 450 525 62,2
125 133 159 690 732 470 70,4
150 426 159 194 875 928 550 650 118,0
200 530 219 273 1105 1163 700 850 266,7
