Назначение

Циклоны типа ЦР предназначены для улавливания пыли среднего размера от переработки зерновых культур, мукомольных производств и деревообрабатывающих предприятий. Могут применяться в производствах, где нет необходимости в большой производительности циклона.

Устройство и принцип работы

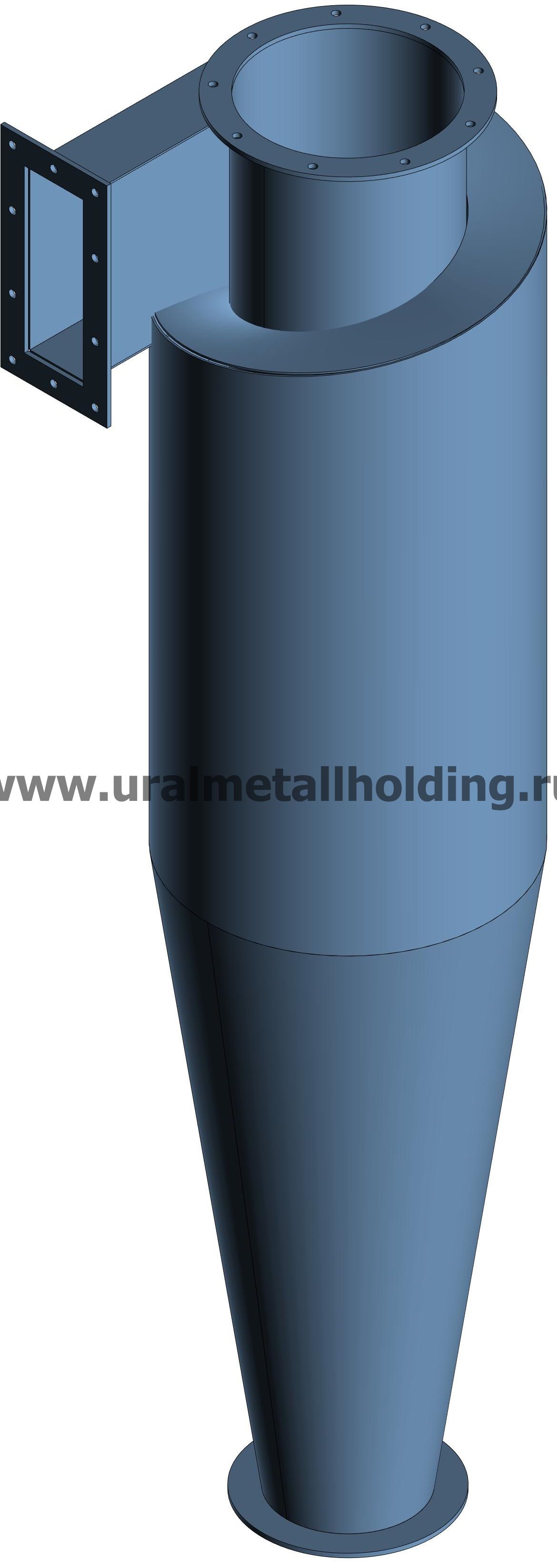

Конструкция циклона ЦР включает в себя конус, цилиндр, выхлопную трубу и патрубок входа. Главным достоинством циклона является его экономичность, эффективность и низкий уровень сопротивления. Циклон представляет собой инерционный пылеуловитель, в котором выделение частиц из воздушной (газовой) среды происходит в основном под воздействием центробежной силы, возникающей при вращении воздушного потока в корпусе аппарата.

Запыленный воздух входит в циклон через тангенциальный патрубок и, приобретая вращательное движение, опускается винтообразно вдоль внутренних стенок цилиндра и конуса.

В центральной зоне циклона воздушный поток, освобожденный от пыли, поднимается винтообразно вверх и удаляется через выхлопную трубу наружу.

Технические характеристики

Наименование ЦР-200 ЦР-225 ЦР-250 ЦР-275 ЦР-300 ЦР-325 ЦР-350 ЦР-375 ЦР-400 ЦР-425 ЦР-450 ЦР-475 ЦР-500
Диаметр, мм 200 225 250 275 300 325 350 375 400 425 450 475 500
Производительность, м3/час 230-300 290-380 365-470 440-570 525-680 620-800 700-910 810-1050 930-1190 1050-1350 1180-1520 1310-1700 1460-1880
Рекомендуемая скорость на входе в циклон, м/с от 14 до 18

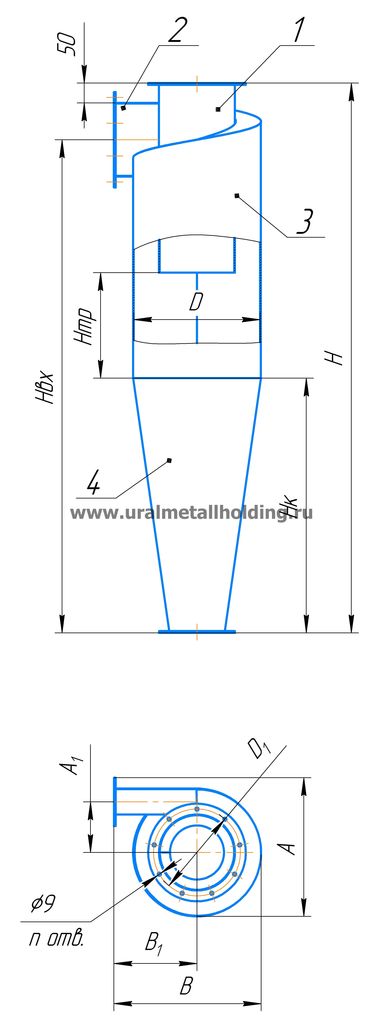

Рисунок 1 – Циклон УЦМ-38: 1 – выхлопная труба, 2 – патрубок входа запыленного газа, 3 – цилиндрическая часть корпуса, 4 – коническая часть корпуса



Типоразмер, мм D D1 H Hвх Hтр А А1 В В1 n
ЦР-200 200 150 885 774 400 165 230 79 252 150 6
ЦР-225 225 165 990 872 450 185 255 89 280 166 6
ЦР-250 250 180 1095 969 500 205 280 99 302 175 6
ЦР-275 275 195 1200 1067 550 225 305 109 330 191 6
ЦР-300 300 210 1305 1164 600 250 330 119 352 200 8
ЦР-325 325 225 1410 1262 650 270 355 129 380 216 8
ЦР-350 350 240 1510 1357 700 290 380 139 402 225 8
ЦР-375 375 255 1615 1454 750 310 405 140 430 241 8
ЦР-400 400 270 1720 1552 800 330 435 159 452 250 10
ЦР-425 425 285 1825 1649 850 350 455 169 480 266 10
ЦР-450 450 300 1930 1747 900 370 480 179 502 275 10
ЦР-475 475 315 2035 1844 950 390 505 189 530 291 10
ЦР-500 500 330 2140 1942 1000 410 530 199 552 300 10
