Шкафы управления аспирацией и автоматикой

Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02

Проектирование, сборка и пусконаладка шкафов управления, силовых шкафов для конвейерного оборудования, систем аспирации и иного промышленного оборудования

Для обеспечения корректной работы систем аспирации наша компания занимается также проектированием и реализацией установок шкафов управления и автоматизации, а также интеграция к существующей автоматизации технологических процессов производства.

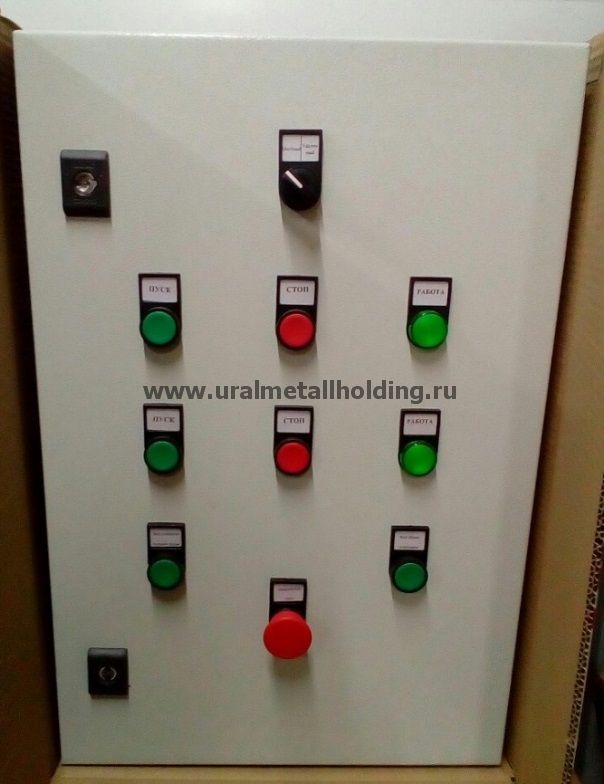

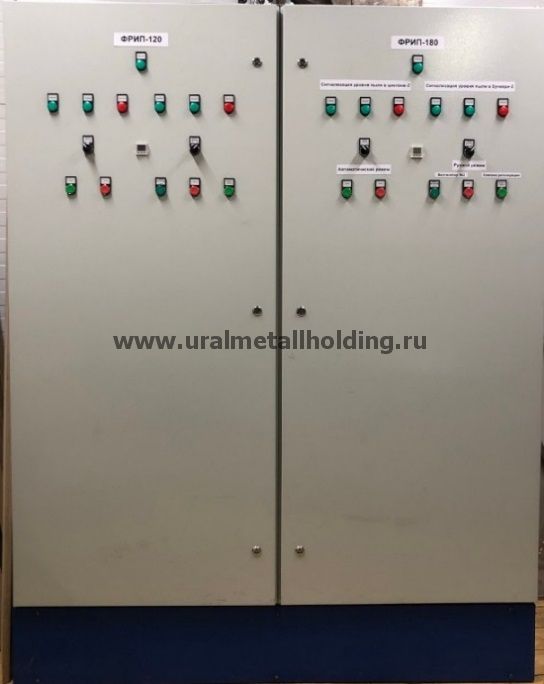

Пример ШУ для двух систем аспирацииПример ШУ для двух систем аспирации



Пример ШУ для двух систем аспирации

Проектирование шкафа управления начинается с момента готовности рабочих чертежей марки ПУ. Техническим специалистом разрабатывается задание на проектирование, где отображаются основные моменты:

  • место расположения шкафа управления на плане;
  • количество систем аспирации и количество стадий очистки (грубая/тонкая/грубая+тонкая);
  • очередность запуска систем аспирации относительно друг друга (в случае если система аспирации не одна) и относительно запуска технологического оборудования;
  • у любой стадии очистки предусматриваются датчики уровня пыли на бункер пылеуловителя с тремя уровнями работы датчиков с выводом лампочек в шкафу управления: верхний уровень (красный) – аварийный с остановкой системы, средний (желтый) – начало выгрузки уловленной пыли из бункера, нижний (зелёный) – остановка выгрузки;
  • каждый бункер пылеуловителя грубой или тонкой очистки оснащается вибровстряхиванием для предотвращения налипания пыли на стенках бункера, который имеет программу для регулирования периодичности срабатывания и времени включения;
  • место расположения вентилятора, его мощность и типоразмер и климатические условия;
  • на каждый вентилятор предусматривается по 2 кнопки с лампочками: «Старт» и «Стоп»;
  • на каждый вентилятор предусматривается сигнальная колонна. Зелёный сигнал колонны обозначает нормальную работу вентилятора, красный сигнал колонны обозначает аварийную ситуацию в запуске вентилятора;
  • для фильтров тонкой очистки предусматривается установка датчика перепада давления, кнопка запуска регенерации рукавов или картриджей;
  • лампочки питания каждого привода, вентилятора, вибровстряхивателя, затвора выгрузки уловленной пыли.

Вывод информации и параметров системы возможен, как и на местных шкафах в виде экранов, ламп, кнопок и т.д., так и на удаленных стационарных постах управления.

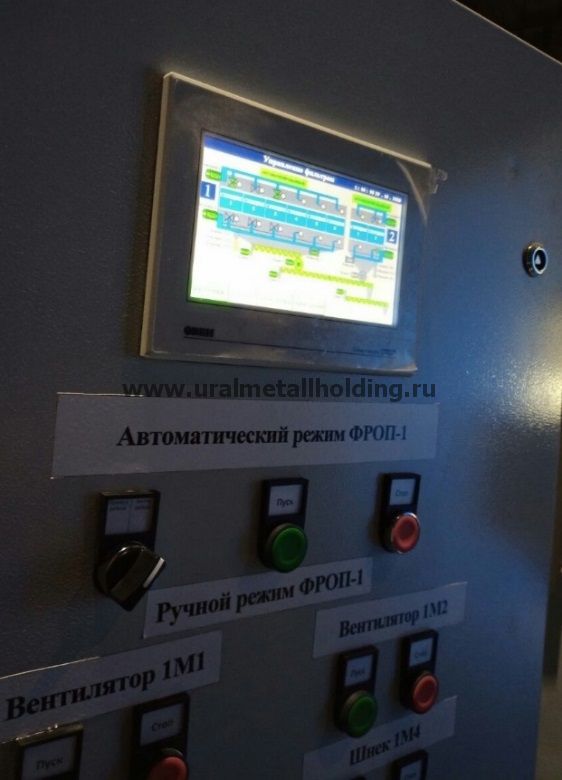

Варианты вывода информации в ШУВарианты вывода информации в ШУ

Варианты вывода информации в ШУ

По желанию заказчика возможна разработка и сборка шкафов управления для любых технологических процессов производства.

Порядок выполнения работ по устройству шкафов управления систем производства

Проектные работы

По типовым и индивидуальным запросам выполняется проектирование схем шкафов управления с учётом климатических особенностей, особенностей окружающей среды и температурного режима.

Для нетиповых шкафов управления предлагаем обустройство шкафов управления с теплоизоляцией, с обогревом, поддержанием температуры.

Подбор комплектующих

На основании нашего опыта и готовой спроектированной схемы шкафа управления нашими специалистами производится тщательный подбор оборудования, которое отвечает всем требованиям безопасности на предприятиях и производит корректную работу системы управления производством.

Сборка и производство

После подбора электрооборудования и устройство на собственной базе мы собираем и комплектуем шкафы управления по типовым и индивидуальным запросам для решения различных стандартных и нестандартных производственных задач.

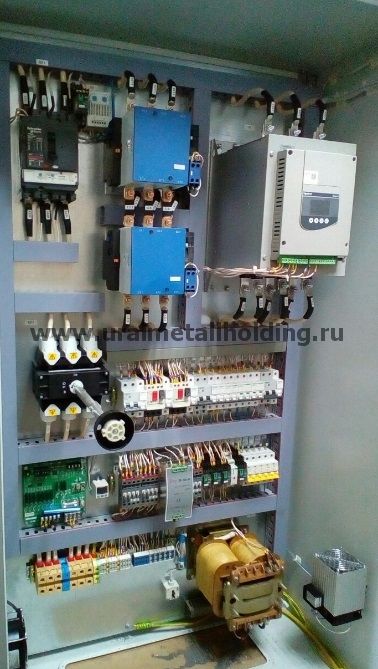

Собранный шкаф управления

Собранный шкаф управления

Программирование

Под требуемые параметры мы поставляем шкафы управления и автоматики как готовое комплексное решение со встроенным программным обеспечением. Наша компания использует в работе контроллеры различных известных производителей – Siemens,Schneider,Omron, Delta, OBEHи другие. Нашими специалистами также производится разработка программирования визуального оформления технологических процессов – настройка удаленного доступа, диспетчеризация и т.п.

Монтаж и наладка

Монтаж систем управления и автоматизации технологических процессов осуществляется непосредственно в тандеме с наладкой работы технологического оборудования непосредственно на производственной площадке с доработкой программного обеспечения под реальные технические условия, а также производим обучение обслуживающего персонала заказчика пользованию ШУ. Услуга монтажа и наладки систем автоматизации позволит исключить ошибки в подключении датчиков, инженерного оборудования и исполнительных устройств.

Объекты по внедрению шкафов управления автоматикой

Преимущества сотрудничества

применение и своевременное освоение новейших технологий обработки металла
готовность работать с проектами любой сложности и объема
постоянное развитие производственной базы и оснащения предприятия
обеспечение гибкой логистики и быстрой доставки изделий заказчикам
забота о мобильности комплектации заказа и удобстве его хранения
всемерный контроль качества изготовления металлоконструкций и металлопроката
Узнайте детали сотрудничества или задайте нам вопрос
