ООО ПП «УралМетХолдинг» предлагает проектирование, монтаж и обслуживание бункеров одиночных по доступной цене. Технические специалисты компании всегда готовы ответить на все ваши вопросы и оказать помощь, чтобы сделать правильный выбор необходимого устройства.

  • Пирамидальный бункер
  • Цилиндрический бункер

Назначение

Одним из значимых элементов любого устройства, которое предназначено для очищения воздуха на предприятиях легкой промышленности считается бункер. Главное назначение бункера состоит во временном хранении сыпучих материалов и пыли.

Бункеры делятся на:

  • цилиндрические;
  • пирамидальные.

При использовании бункера для сыпучих материалов и пыли необходимо всегда следить за накоплением материалов, не допуская превышения допускаемой нормы.

Цилиндрический бункер

Проектирование бункеров для сыпучих материалов для одиночных циклонов осуществляется чаще всего цилиндрической формы.

Существуют рекомендуемые диаметры бункеров, которые определяются такими соотношениями как:

  • D1 бункера = 1.5 D – для цилиндрического типа циклонов (ЦН-15, ЦН-11, ЦН-24);
  • D1 бункера = 1.1-1.2 D – для конического типа циклонов (СДК-ЦН-33, СК-ЦН-34).

Днище агрегата делается под углом наклона стен – 60°. В некоторых случаях, когда отсутствует нужная площадь для места, где будет размещен цилиндрический бункер, можно минимизировать диаметр бункера до 0.8D, но расчетный объем должен обязательно сохраниться.

Проектирование бункерных загрузочных устройств для сыпучих материалов подразумевает оснащение лапками. Вид опорных лапок определяется на основании веса аппарата и условий его установки. С целью очистки и осмотра бункера в них предусмотрены люки ф500 и ф250 миллиметров.

На размер отверстий для очищения от пыли влияет емкость бункера и производительность циклонов – они могут быть таких размеров как dв=200, dв=300 и dв=500. Для бункеров самых маленьких габаритов ф300 и ф500 миллиметров делают выпускные отверстия для пыли в 100 и 150.

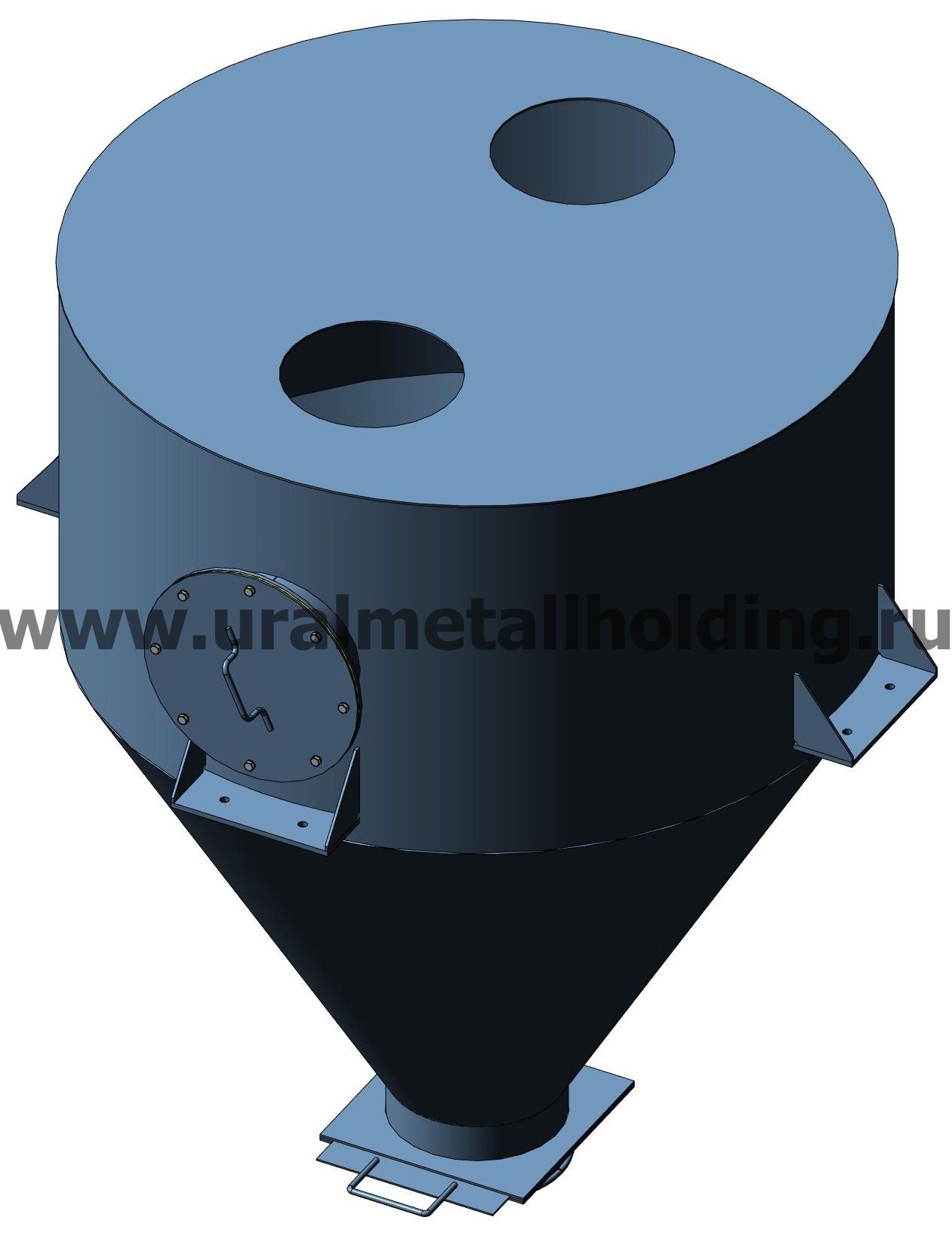

Бункер цилиндрический

Рисунок 1 – Бункер цилиндрический: 1 – цилиндрическая часть корпуса, 2 – коническая часть корпуса, 3 – люк, 4 – крышка

Основные размеры, мм Примечание
D db Hц НК Нобщ d1 V, м3
325 100 260 190 530 – 0,03 1 циклон ф200
500 150 400 345 825 250 0,11

1 циклон ф300

2 циклона ф200

1 циклон ф400 конический
600 200 480 345 905 250 0,19

1 циклон ф400

2 циклона ф500 конический
800 200 640 520 1240 250 0,43

1 циклон ф500

2 циклона ф300

4 циклона ф200

1 циклон ф600 и ф700 конический
900 200 720 610 1410 250 0,62

1 циклон ф600

1 циклон ф800 конический
1000 200 800 690 1570 250 0,85

1 циклон ф700

2 циклона ф400 и 2 циклона ф500

4 циклона ф300

1 циклон ф900 конический
1200 200 960 870 1910 250 1,48

1 циклон ф800

2 циклона ф600

1 циклон ф1000 конический
1400 300 1120 950 2150 500 2,33

1 циклон ф900

2 циклона ф700

3 циклона ф400

4 циклона ф 1200 конический
1600 300 1280 1130 2490 500 3,50

1 циклон ф 1000

2 циклона ф800

4 циклона ф500

1 циклон ф1400 конический
1800 300 1440 1300 2820 500 4,98

1 циклон ф 1200

2 циклона ф900

4 циклона ф600

1 циклон ф1600 конический
2000 300 1600 1473 3155 500 6,84

2 циклона ф1000

4 циклона ф700

1 циклон ф1800 конический
2200 300 1760 1650 3490 500 9,10

1 циклон ф1400

1циклон ф2000 конический
2400 300 1920 1820 3820 500 11,82

1 циклон ф 1600

2 циклона ф1200

4 циклона ф800
2800 300 2240 2180 4500 500 18,80

1 циклон ф1800

2 циклона ф1400

4 циклона ф900

1 циклон ф2400 конический
3000 500 2400 2165 4645 500 23,05

1 циклон ф2000

4 циклона ф1000
3600 500 2880 2705 5665 500 39,94

1 циклон ф2400

2 циклона ф1600 и 2 циклона ф1800

1 циклон ф 3000 конический
4500 500 3600 3465 7145 500 77,9 1 циклон ф3000

Пирамидальный бункер

Пирамидальный бункер применяется для батарейных (групповых) циклонов. Бункер соединяется напрямую или же через ряд патрубков-переходов. Верхняя часть бункера может иметь либо несколько отдельных отверстий для каждого элемента батареи, либо одно общее. Назначение пирамидального бункера, как и принцип работы, схож с цилиндрическим устройством.

Стоимость бункера и его проектирования оптимальна. Чтобы получить консультацию по вопросам использования и приобретения пирамидальных и цилиндрических бункеров, можно позвонить по указанным телефонам. Купить бункер для циклонов – значит приобрести надежный и качественный агрегат.

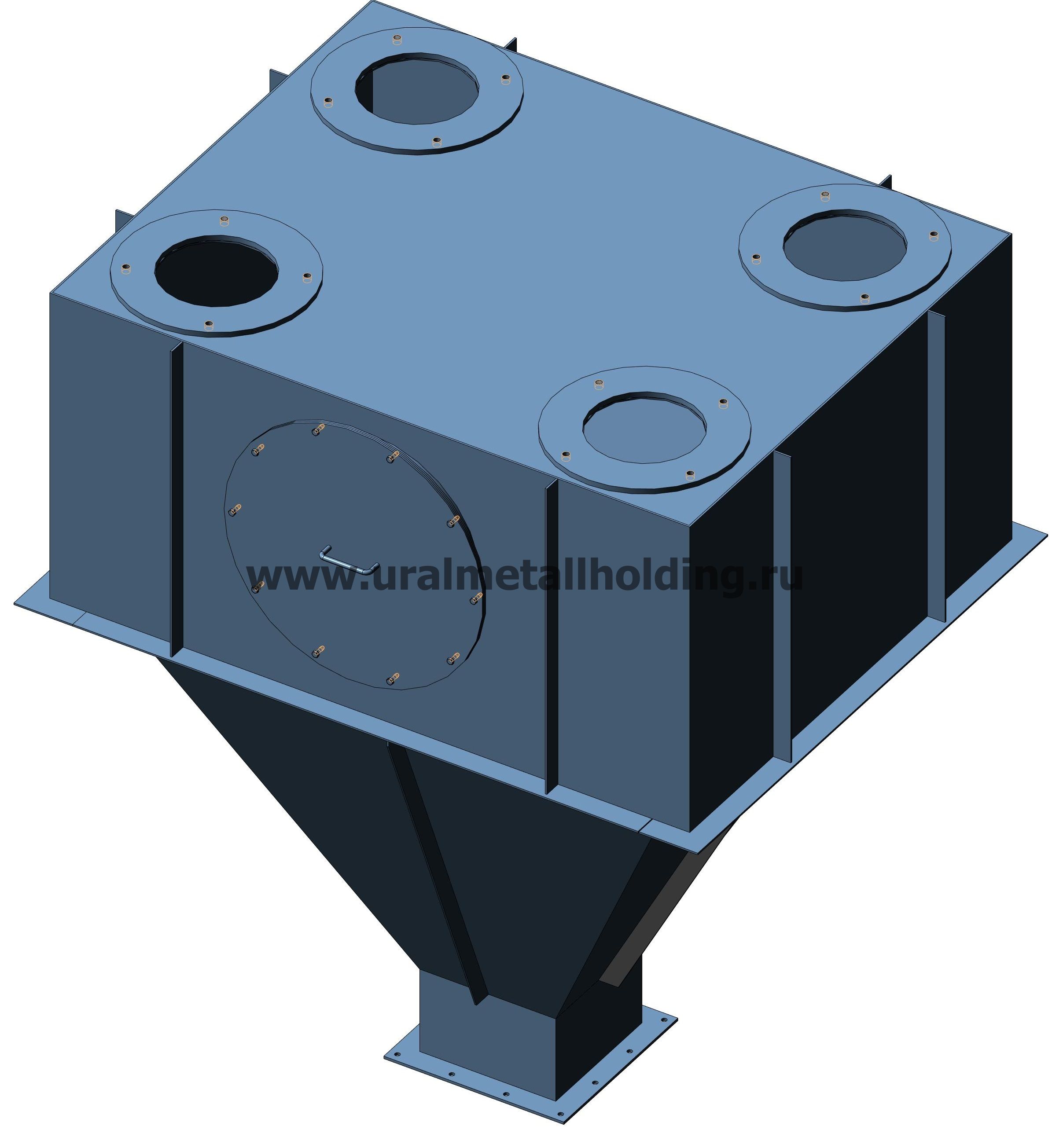

Бункер пирамидальный

Рисунок 2 – Бункер пирамидальный: 1 – цилиндрическая часть корпуса, 2 – коническая часть корпуса, 3 – люк, 4 – крышка

Основные размеры, мм Примечание
А=Б dв H НК Нб h h1 α Dл V, м3
900 200 560 605 1115 150 200 60 250 0,5 6 циклонов ф200
1200 200 680 865 1495 150 200 60 250 1,19

6 циклонов ф300

8 циклонов ф200
1600 300 840 1125 1965 200 200 60 500 2,81

6 циклонов ф400

8 циклонов ф300
1700 300 880 1210 2090 200 200 60 500 3,38 6 циклонов ф500
2000 300 1000 1470 2470 200 200 60 500 5,5

6 циклонов ф600

8 циклонов ф400
2300 300 1120 1430 2550 200 200 55 500 7,76

6 циклонов ф700

8 циклонов ф500
2700 300 1280 1715 2995 200 200 55 500 12,55

6 циклонов ф800

8 циклонов ф600
3000 500 1400 1785 3185 200 300 55 500 16,3

6 циклонов ф900

8 циклонов ф700
3100 500 1540 1860 3300 200 300 55 500 18,99 4 циклона ф1200
3300 500 1620 2000 3520 200 30 55 500 22,9 6 циклонов ф1000
3450 500 1680 2105 3685 200 300 55 500 26,17 8 циклонов ф800
3600 500 1740 2215 3855 200 300 55 500 29,74 4 циклона ф1400
3850 500 1940 2395 4135 200 400 55 500 36,4 8 циклонов ф900
4100 500 2040 2570 4410 200 400 55 500 43,94 4 циклона ф1600
4250 500 2100 2680 4580 200 400 55 500 48,97 8 циклонов ф1000
4600 500 2240 2930 4970 200 400 55 500 62,09 4 циклона ф1800
