Циклон УЦМ-38

Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02

Назначение

Циклоны типа УЦМ-38 предназначены для улавливания мелкой пыли в мукомольной и крупяной промышленности, также используется в деревообрабатывающих предприятиях для улавливания стружки, шлифовальной пыли, опилок, неслипающихся и не волокнистых структур.

Устройство и принцип работы

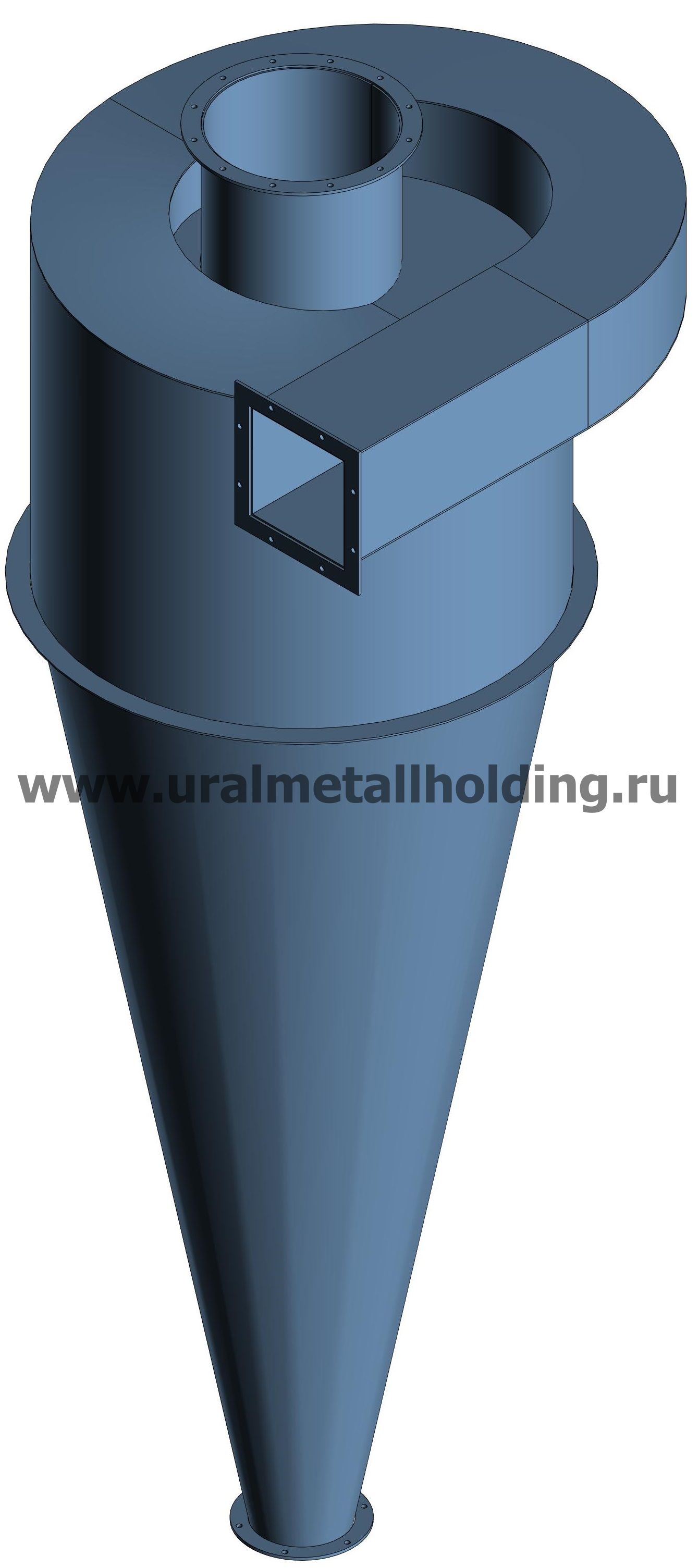

Конструкция циклона УЦМ-38 включает в себя конус, цилиндр, выхлопную трубу и патрубок входа. Отличительной деталью циклона УЦМ от УЦ является наличие завихрителя. В качестве завихрителя используется улитка спирально-винтовой формы, что позволяет увеличить производительность и уменьшить сопротивление по сравнению с циклоном УЦ.  Очищение от твердых частиц попавшего в циклон загрязненного воздуха происходит при вращательно-нисходящем движении воздушного потока, при этом пыль приводится центробежной силой к стенке и по винтообразной траектории падает в коническую часть циклона, а затем в бункер приема пыли, очищенный газ при этом выходит из циклона наружу через верхнюю часть циклона.

Технические характеристики

Наименование УЦМ-250 УЦМ-300 УЦМ-350 УЦМ-400 УЦМ-450 УЦМ-500 УЦМ-550 УЦМ-600 УЦМ-650 УЦМ-700 УЦМ-750 УЦМ-800 УЦМ-850
Диаметр, мм 256 306 356 406 456 506 556 606 656 706 756 806 856
Производительность, м3/час 140-180 200-250 280-350 360-450 460-570 570-710 680-860 810-1020 960-1200 1110-1390 1270-1590 1450-1810 1630-2040
Эффективность пылеулавливания, %



Мелкодисперсная пыль

(для групповых установок циклонов)

Мучная пыль

(для одиночных циклонов)

Мучная пыль		 99-99,5 98-99 98
Рекомендуемая скорость на входе в циклон, м/с от 10 до 12,5
Рекомендуемая скорость в корпусе циклона, м/с от 0,8 до 1,0

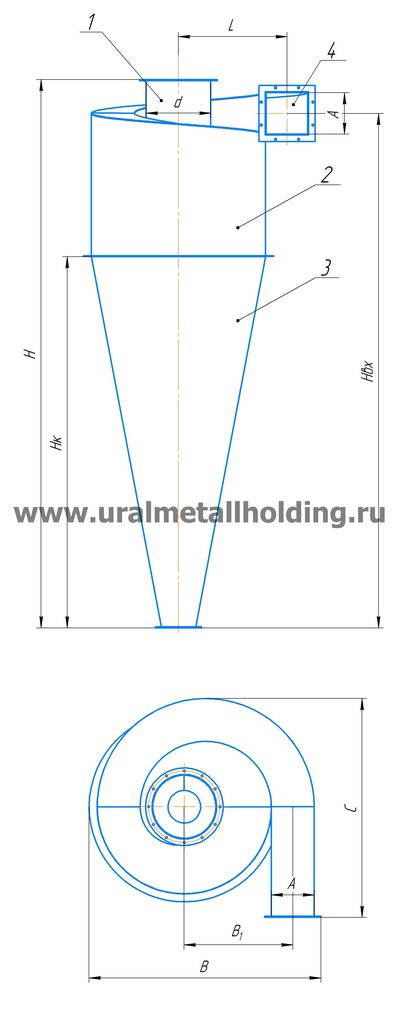

Рисунок 1 – Циклон УЦМ-38: 1 – выхлопная труба, 2 – цилиндрическая часть корпуса, 3 – коническая часть корпуса, 4 – патрубок входа запыленного газа



Типоразмер, мм D d H Hвх Hк А В В1 С L
УЦМ-38-250 256 95 825 742 575 62 382 39,0 393 160
УЦМ-300 306 114 980 890 690 75 445 40,5 450 192
УЦМ-350 356 133 1135 1043 805 88 508 47,0 506 223
УЦМ-400 406 152 1290 1188 920 100 57 48,0 562 254
УЦМ-450 456 171 1445 1337 1035 112 632 51,5 618 285
УЦМ-500 506 190 1600 1485 1150 125 695 55,5 675 317
УЦМ-550 556 209 1755 1634 1265 138 758 60,5 731 348
УЦМ-600 606 228 1910 1783 1380 150 820 63,0 787 379
УЦМ-650 656 247 2065 1932 1495 162 882 66,5 843 410
УЦМ-700 706 266 2220 2080 1610 175 946 68,0 900 442
УЦМ-750 756 285 2375 2229 1610 188 1008 73,0 956 473
УЦМ-800 806 304 2530 2373 1610 200 1070 75,5 1017 504
УЦМ-850 856 323 2685 2527 1610 212 1132 79,0 1073 535
