Назначение

Циклоны ЦОЛ предназначены для улавливания крупной зерновой пыли, шелухи, мусора и других различных частиц в аспирационных установках мукомольной промышленности, комбикормовых заводах, сельскохозяйственных отраслях. Циклон ЦОЛ спроектирован на базе циклона ЛИОТ и является его усовершенствованным аналогом. Не предназначены для очистки от волокнистых и слипающихся пылей.

Устройство и принцип работы

Отличительной особенностью циклона ЦОЛ является наличие противоподсосного

конусного устройства, которое служит регулятором величины давления во входном патрубке циклона, работающего на нагнетании.

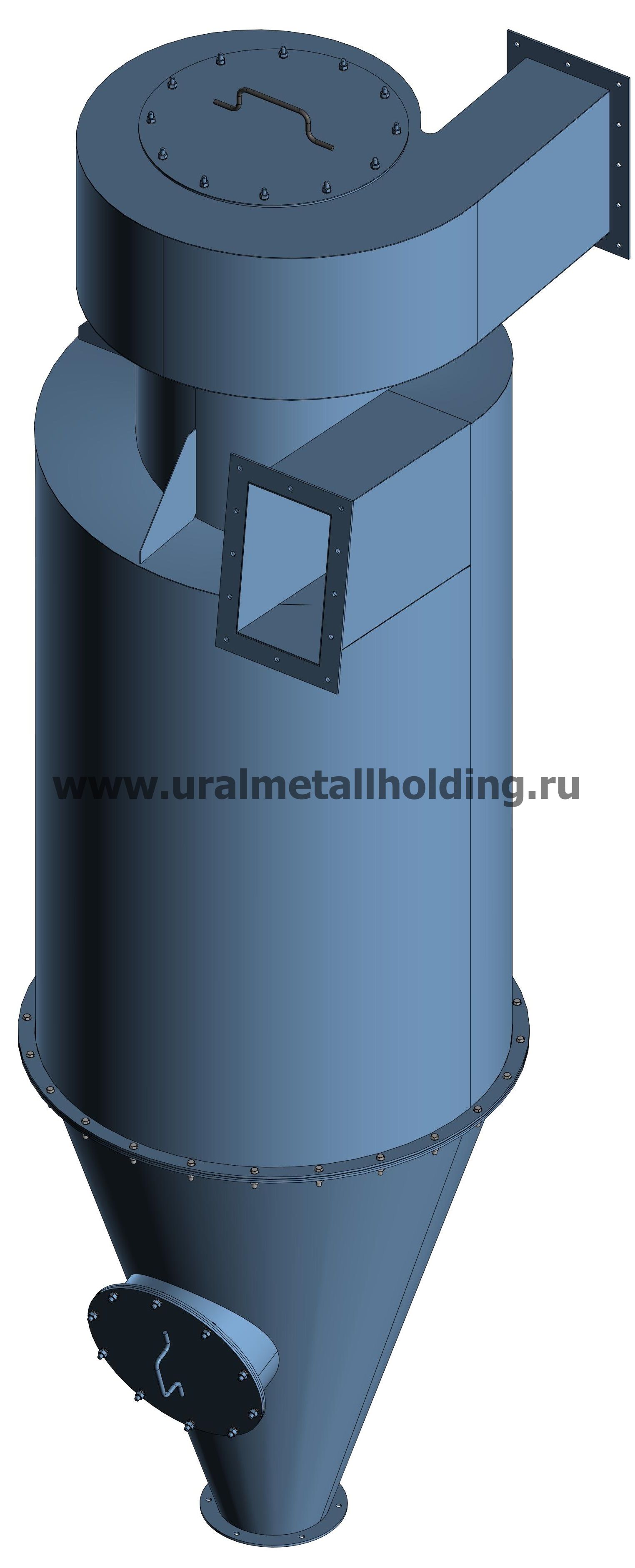

Конструкция циклона ЦОЛ включает в себя конус, цилиндр, зонт (или улитку), выхлопную трубу и регулятор. В верхнюю часть цилиндра запыленный воздух поступает через входной патрубок. Затем под давлением воздух завихряется в цилиндрической части циклона. Под действием центробежной силы частицы пыли отбрасываются к стенкам цилиндра и опускаются в нижнюю часть конуса циклона. Пыль из конуса выводится через пылевыводящее отверстие, а чистый воздух выводится через выхлопную трубу, защищенную специальным зонтом от атмосферных осадков или улиткой, которая изменяет направление потока очищенного воздуха.

Технические характеристики

Наименование ЦОЛ-1 ЦОЛ-1,5 ЦОЛ-3 ЦОЛ-4,5 ЦОЛ-6 ЦОЛ-9 ЦОЛ-12 ЦОЛ-15 ЦОЛ-18
Диаметр, мм 453 559 785 966 1105 1363 1580 1766 1936
Производительность, м3/час 1000 1500 3000 4500 6000 9000 12000 15000 18000
Эффективность очистки, % от 60 до 98
Рекомендуемая скорость на входе в циклон, м/с от 16 до 18
Рекомендуемая скорость в корпусе циклона, м/с от 1,55 до 1,74

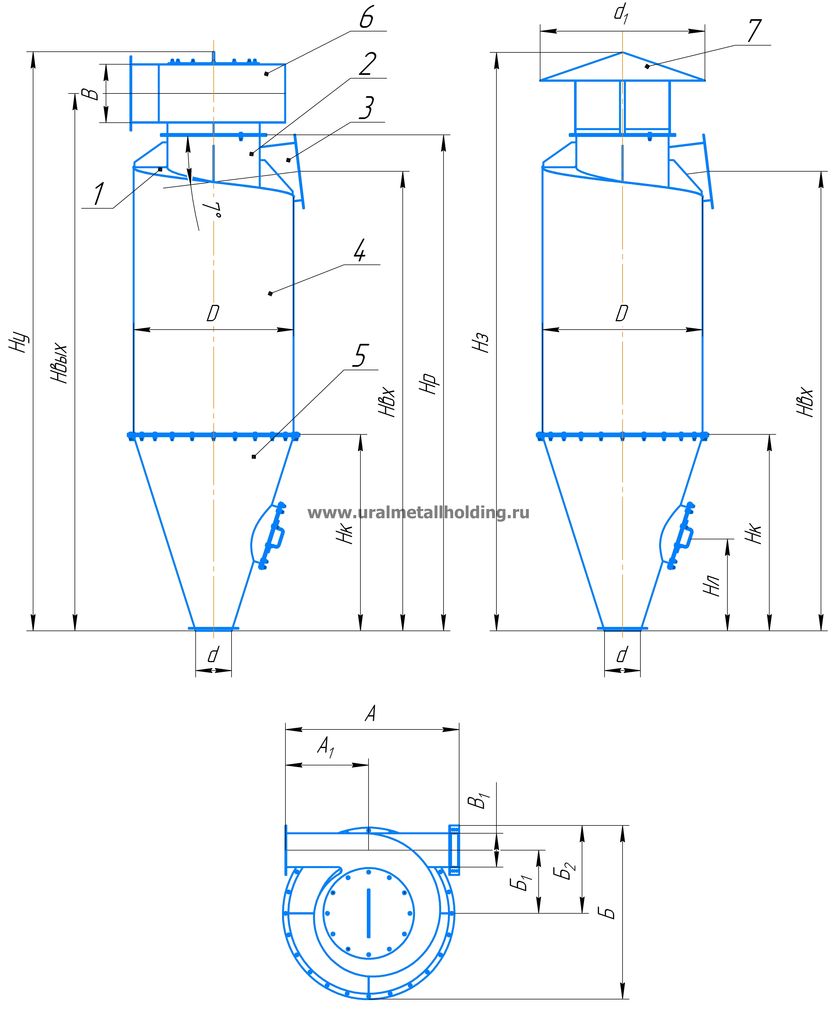

Рисунок 1 – Циклон ЦОЛ: 1 – крышка винтовая, 2 – труба выхлопная, 3 – патрубок входа, 4 – корпус, 5 – конус, 6 – улитка, 7 – зонт

Типоразмер, мм
D d H Нвх Нвых Нк А А1
ЦОЛ-1 453 261 1314 1828 1503 1413 1775 653 473 225
ЦОЛ-1,5 559 325 1621 2060 1838 1535 1886 666 678 323
ЦОЛ-3 785 458 2276 2907 2653 2166 2438 953 860 409
ЦОЛ-4,5 966 565 2801 3523 3260 2772 3241 1180 1052 504
ЦОЛ-6 1105 640 3204 4014 3733 3191 3709 1360 1202 577
ЦОЛ-9 1363 798 3953 4778 4529 3796 4446 1635 1499 715
ЦОЛ-12 1580 920 4582 5758 5266 4436 5384 2120 1721 825
ЦОЛ-15 1766 1030 5121 6434 5898 5231 6030 2431 1928 927
ЦОЛ-18 1936 1130 5614 7085 6341 5791 6651 2714 2093 1003
Типоразмер, мм Б Б1 Б2 В В1 d1
ЦОЛ-1 505 180 253 163 93 554
ЦОЛ-1,5 611 222 306 200 115 686
ЦОЛ-3 866 312 434 283 162 960
ЦОЛ-4,5 1048 382 525 348 199 1180
ЦОЛ-6 1184 438 594 400 229 1340
ЦОЛ-9 1443 540 728 492 281 1670
ЦОЛ-12 1670 628 842 568 325 1930
ЦОЛ-15 1856 702 935 635 367 2160
ЦОЛ-18 2026 769 1020 697 402 2360
