Картриджные фильтры

Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02

Производство картриджных фильтров с импульсной продувкой ФКИП в Челябинске осуществляет ООО ПП «УралМетХолдинг». Для получения более подробной информации свяжитесь и нашими менеджерами по указанным телефонам.?

Назначение

Картриджные фильтры также предназначены для очистки как дымовых газов, так и аспирационных выбросов предприятий широкого спектра отраслей промышленности и на производствах с непрерывным циклом. Основным преимуществом картриджного фильтра по сравнению с рукавным является более высокая эффективность и возможность тонкой очистки частиц размером до 1 мкм.

Устройство и принцип работы

Корпус фильтра разделен на несколько герметизированных камер, в каждой из которых размещено по несколько картриджей. Газ, подлежащий очистке, подводится в нижнюю часть каждой камеры и поступает внутрь картриджей. Частицы пыли, содержащиеся в неочищенном газе, оседают на внутренней поверхности картриджа, в результате чего сопротивление картриджа постепенно увеличивается. Когда сопротивление достигает предельного значения, фильтр переводится на режим регенерации.

Эффективность очистки может достигать 99,9 %. Оптимальное значение удельной газовой нагрузки в тканевых фильтрах – 1,5 м3/м2*мин.

Импульсная продувка осуществляются струей сжатого воздуха, которая, выходя из сопла в картридж, увлекает за собой очищенный газ и создает внутри картриджа волну повышенного давления. Под действием перепада давления пылевой слой отделяется от поверхности картриджа.

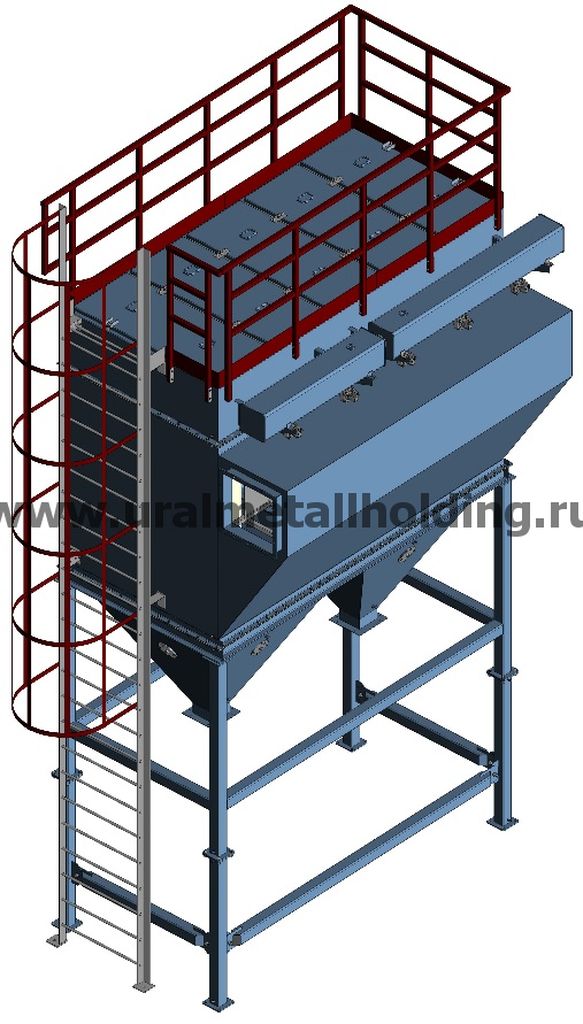

Картриджный фильтр с импульсной продувкой ФКИП

Технические требования

ФКИП
Производи-тельность, м3/час
Удельная газовая нагрузка, м32*мин
Площадь поверх-
ности фильтро-вания, м2
Разряжение в фильтре, Па
Гидравли-ческое сопротив-ление, Па
(не более)
Запылен-
ность на входе,
г/м3
Запылен-
ность на
выходе,
мг/м3
Давление сжатого воздуха, МПа
не более
не менее
40
2400 – 3600
0,8 – 1,5
30
6500
4500
3000
50
20
0,6-1,0
60
3600 – 5400
0,8 – 1,5
60
6500
4500
3000
50
20
0,6-1,0
80
4800 – 7200
0,8 – 1,5
90
6500
4500
3000
50
20
0,6-1,0
120
6000 – 9000
0,8 – 1,5
120
6500
4500
3000
50
20
0,6-1,0
180
10800 – 16200
0,8 – 1,5
150
6500
4500
3000
50
20
0,6-1,0
200
12000 – 18000
0,8 – 1,5
180
6500
4500
3000
50
20
0,6-1,0
240
14400 – 21600
0,8 – 1,5
240
6500
4500
3000
50
20
0,6-1,0
300
18000 – 27000
0,8 – 1,5
300
6500
4500
3000
50
20
0,6-1,0
400
24000 – 36000
0,8 – 1,5
350
6500
4500
3000
50
20
0,6-1,0

Габаритные размеры

Следует отметить, что каталожные размеры фильтров могут отличаться и подбираться под требуемые технические условия.

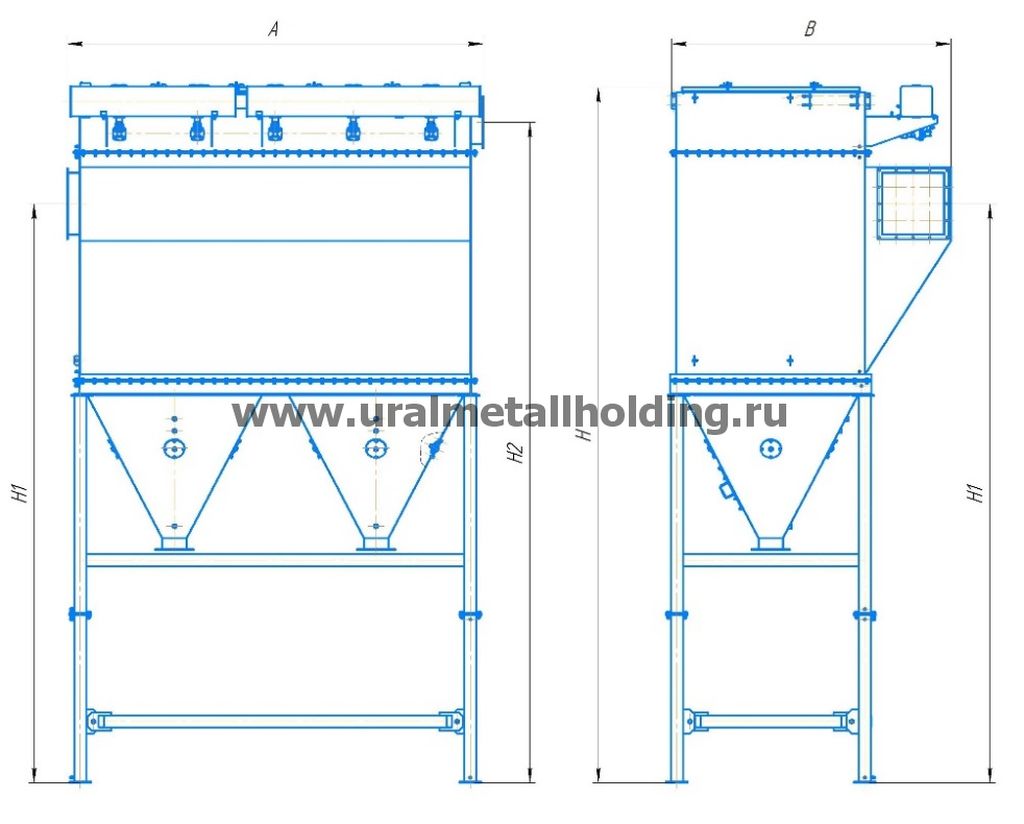

Общий вид фильтра ФКИП-40, 60, 80, 120,180

ФКИП

А, мм

В, мм

Н, мм

Н1, мм

Н2, мм

40

1164

750

2770

2267

2505

60

1540

750

2770

2267

2505

80

1164

1250

2770

2267

2505

120

1670

1250

2770

2267

2505

180

1540

1250

2770

2267

2505

200

3250

1850

5500

4420

5000

240

3750

1850

5550

4420

5000

300

4875

1850

5550

4420

5000

400

3250

2950

5500

4420

5000





Общий вид фильтра ФКИП-200, 240, 300, 400
