Назначение

Циклоны типа ЦРк предназначены для улавливания пыли среднего размера от переработки зерновых культур, мукомольных производств и деревообрабатывающих предприятий. Могут применяться в производствах, где нет необходимости в большой производительности циклона. По сравнению с ЦР, размер корпуса позволяет монтировать циклон ЦРк в небольших по объему помещениях.

Устройство и принцип работы

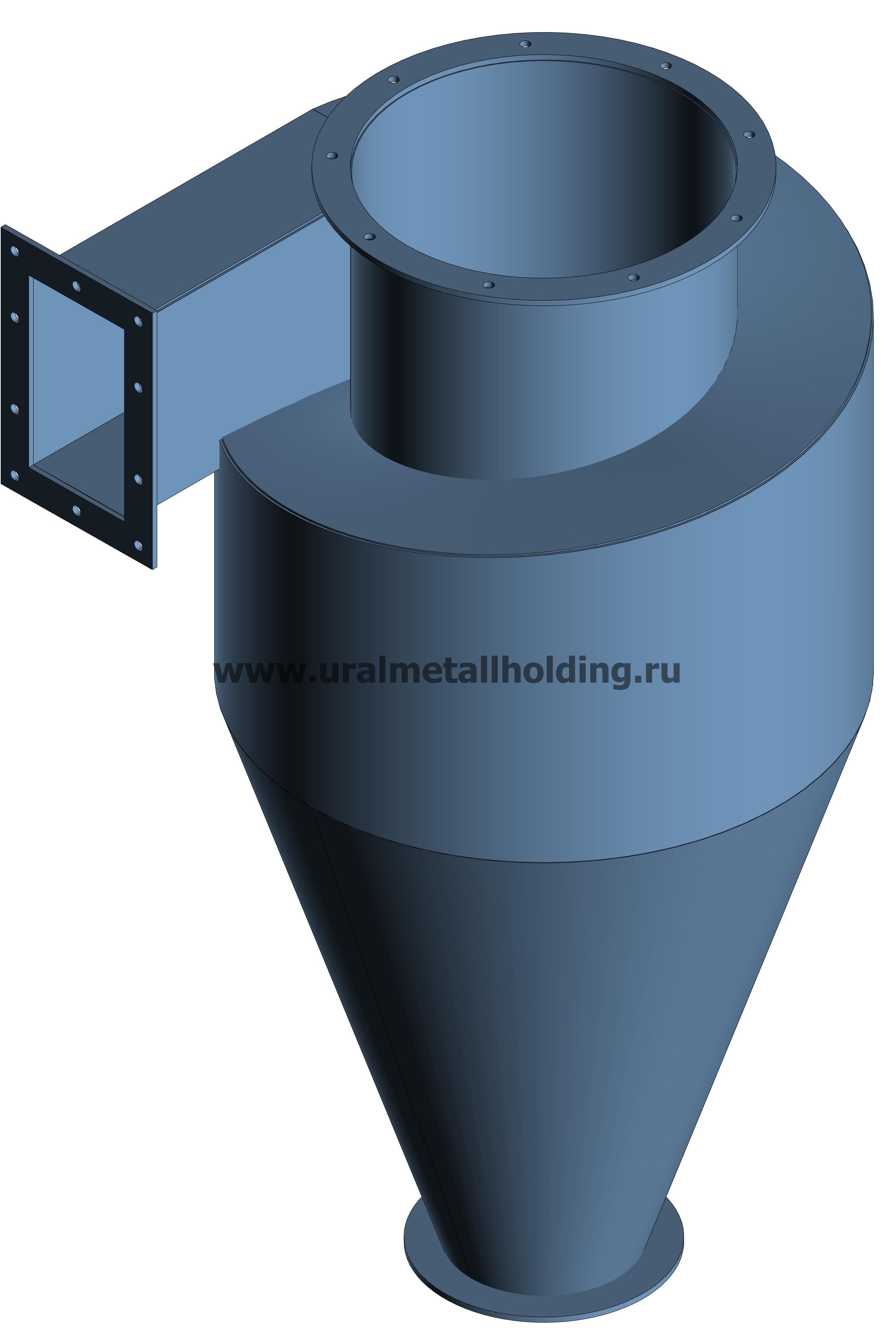

Конструкция циклона ЦРк включает в себя конус, цилиндр, выхлопную трубу и патрубок входа. Главным достоинством циклона является его экономичность, эффективность и низкий уровень сопротивления. Циклон представляет собой инерционный пылеуловитель, в котором выделение частиц из воздушной (газовой) среды происходит в основном под воздействием центробежной силы, возникающей при вращении воздушного потока в корпусе аппарата.

Запыленный воздух входит в циклон через тангенциальный патрубок и, приобретая вращательное движение, опускается винтообразно вдоль внутренних стенок цилиндра и конуса.

В центральной зоне циклона воздушный поток, освобожденный от пыли, поднимается винтообразно вверх и удаляется через выхлопную трубу наружу.





Технические характеристики



Наименование ЦР-200 ЦР-250 ЦР-300 ЦР-350 ЦР-400 ЦР-450 ЦР-500 ЦР-550 ЦР-600 ЦР-650 ЦР-



700
ЦР-750
Диаметр, мм 200 250 300 350 400 450 500 550 600 650 700 750
Производительность, м3/час
При Vвх = 9 м/с (Vц = 0,8 м/с)



90 141 204 277 362 458 565 684 814 955 1108 1272
При -Vвх = 17 м/с (Vц = 1,6 м/с)



180 282 408 554 726 916 1130 1368 1628 1910 2216 2544
Рекомендуемая скорость на входе в циклон, м/с
При работе с зерном От 8 до 10
При работе с продуктами размола зерна От 14 до 20
Рекомендуемая скорость в циклоне, м/с
При работе с зерном От 0,7 до 0,9
При работе с продуктами размола зерна От 1,3 до 1,8

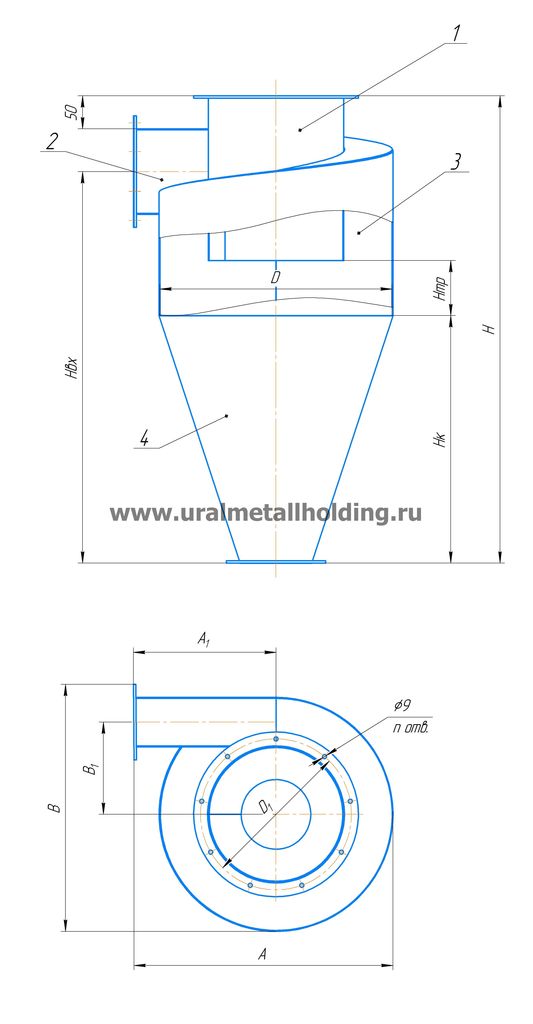

Рисунок 1 – Циклон ЦРк: 1 – выхлопная труба, 2 – патрубок входа запыленного газа, 3 – цилиндрическая часть корпуса, 4 – коническая часть корпуса



Типоразмер, мм D D1 H Hвх Hтр А А1 В В1 n
ЦРк-200 200 152 1000 907 533 50 252 153 229 79 6
ЦРк-250 250 182 1000 900 533 50 302 178 279 99 6
ЦРк-300 300 212 1000 890 533 50 352 203 329 119 8
ЦРк-350 350 242 1000 882 533 50 402 228 379 139 8
ЦРк-400 400 272 1000 872 533 50 452 253 429 159 8
ЦРк-450 450 292 1000 865 533 50 502 278 479 176 10
ЦРк-500 500 322 1000 855 533 50 552 303 529 196 10
ЦРк-550 550 352 1100 945 593 55 602 328 579 216 10
ЦРк-600 600 382 1200 1037 653 60 652 353 629 236 10
ЦРк-650 650 412 1300 1127 713 65 702 378 679 256 10
ЦРк-700 700 442 1400 1220 773 70 752 403 729 276 10
ЦРк-750 750 472 1500 1310 828 75 802 428 779 296 10
