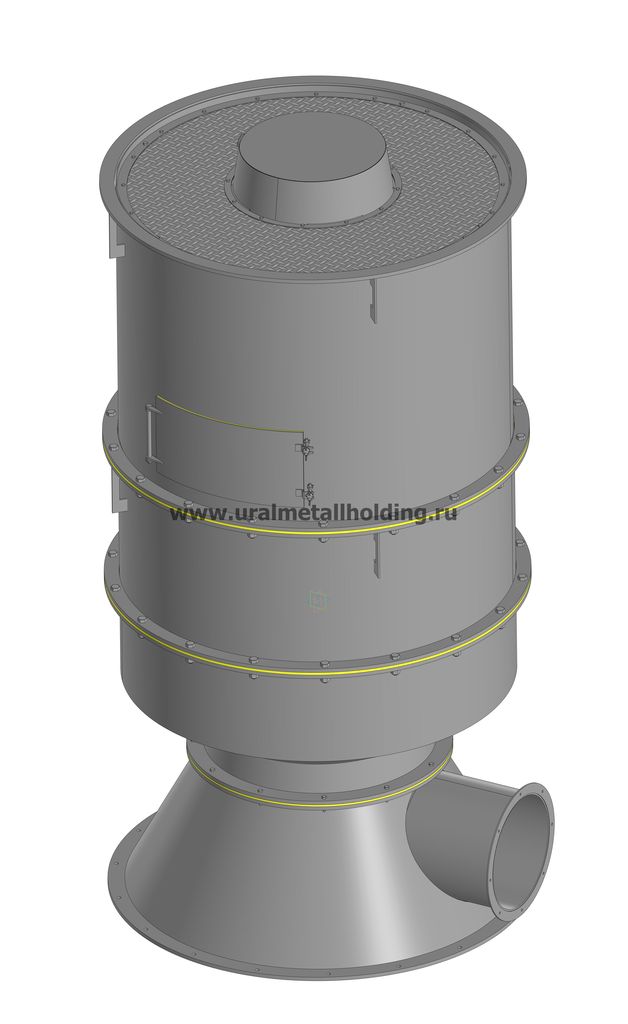

Рециркуляционный пылеулавливающий агрегат СИОТ (серия 5.907-2)

Назначение

Рециркуляционный пылеулавливающий агрегат СИОТ чаще всего применяется для обеспыливания в помещениях со стационарным технологическим оборудованием, обслуживаемыми системами аспирации, которые содержат холодные, парящие сыпучие или горячие (до 100˚C) материалы. Данный агрегат может быть использован для очистки воздуха от пыли чертвертого класса опасности. В данном исполнении агрегат применяют для очистки невзрывоопасной пыли, агрессивность которой по отношению к углеродистой стали обыкновенного качества не выше агрессивности атмосферного воздуха.

Устройство и принцип работы

В конструкцию рециркуляционного пылеулавливающего агрегата СИОТ включен подводящий патрубок, конфузор, рабочее колесо вентилятора, которое защищено цилиндрическим кожухом и закреплено на валу электродвигателя. В верхней части кожуха для подачи воды установлены трубки.

Цилиндрический кожух с рабочим колесом вентилятора расположены в фильтровальном устройстве, изготовленном в виде кольцевого желоба, который охватывает кожух и заполнен в нижней части водой до уровня переливного патрубка.

Верхняя часть фильтровального устройства – кольцевое пространство между его внутренней и наружной стенкой кожуха, ограниченная перфорированной тарелкой снизу, а сверху сеткой, заполнено полиэтиленовыми или полистирольными шарами диаметром 25-38 мм с плотностью 100-150 кг/м3.

Электродвигатель изолирован с помощью защитного кожуха, где предусмотрены проёмы для поступления воздуха, охлаждающего электродвигатель.

Для периодического контроля и очистки аппарата предназначены легко открывающиеся герметичные люки. Кран с запорной арматурой служит устройством для спуска шлама с агрегата во время длительной остановки или ремонта. Для удобства монтажа по корпусу пылеулавливающего агрегата предусмотрены строповочные ребра.

Таким образом, очистка воздуха в рециркуляционном пылеулавливающем агрегате СИОТ состоит из трёх ступеней:

1. Плёночный циклон;
2. Пылеуловитель инерционно-ударного действия;
3. Псевдоожиженный слой шаровой насадки, работающей одновременно как каплеуловитель.

Работа агрегата устроена следующим образом. При пуске электродвигателя(5) через входящий патрубок(1) и конфузор(2) поступает запыленный газ, который проходя через рабочее колесо(3) получает вращательное движение и направляется в цилиндрический кожух(4). Подаваемая на внутреннюю стенку вода, вовлекается во вращательно-поступательное движение и накрывает поверхность кожуха мокрой плёнкой. Из-за центробежной силы часть пыли из загрязненного воздуха отбрасывается к смоченной поверхности кожуха и стекает в фильтровальное устройство(7). В фильтровальном устройстве за счёт интенсивной промывки воздуха водой достигается дополнительный коэффициент очистки. Отчасти очищенный воздух поступает под перфорированную тарелку(9) и направляет уложенный на ней слой шаров(11) во взвешенное состояние и втягивает его в постоянное циркуляционное движение в объёме кольца, которое ограничено сеткой(10). Данное действие обеспечивает полное смачивание так называемого пылящего слоя брызгами воды, которая выносится из фильтровального устройства и осаждение на поверхности шаров части пыли, которая не уловилась в предыдущих ступенях очистки. По мере накопления влаги на поверхности шаров, она стекает в фильтровальное устройство вместе с уловленной пылью, а очищенный воздух выводится вверх и поступает в помещение. Смесь воды и пыли (шлам) удаляется через переливной патрубок(8).

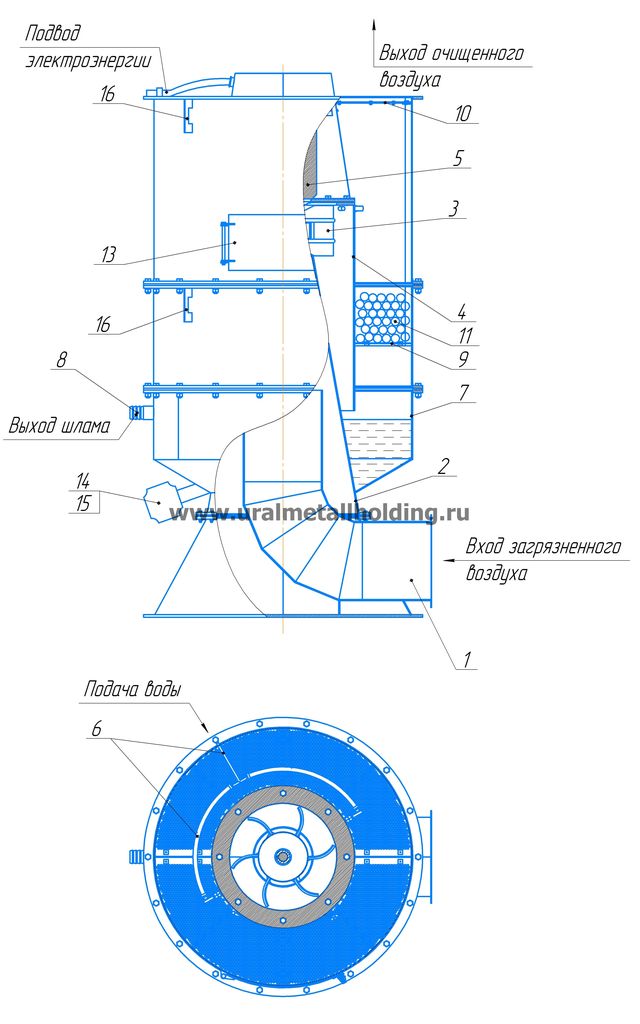

Рисунок 1 – Рециркуляционный пылеулавливающий агрегат СИОТ: 1 – подводящий патрубок, 2 – конфузор, 3 – рабочее колесо, 4 – цилиндрический кожух, 5 – электродвигатель, 6 – трубки для подачи воды, 7 – фильтровальное устройство, 8 – переливной патрубок, 9 – перфорированная тарелка, 10 – сетка, 11 – слой шаров, 12 – защитный кожух, 13 – люки для обслуживания, 14,15 – патрубок с запорной арматурой, 16 – строповочные ребра

Технические характеристики

Пылеулавливающие агрегаты СИОТ применяются при работе на рециркуляцию при следующей начальной запыленности:

– до 600 мг/м3 (если ПДК = 2 мг/м3);

– до 1200 мг/м3 (если ПДК = 4 мг/м3);

– до 1800 мг/м3 (если ПДК = 6 мг/м3).

Основные технические характеристики агрегатов представлены в таблице:

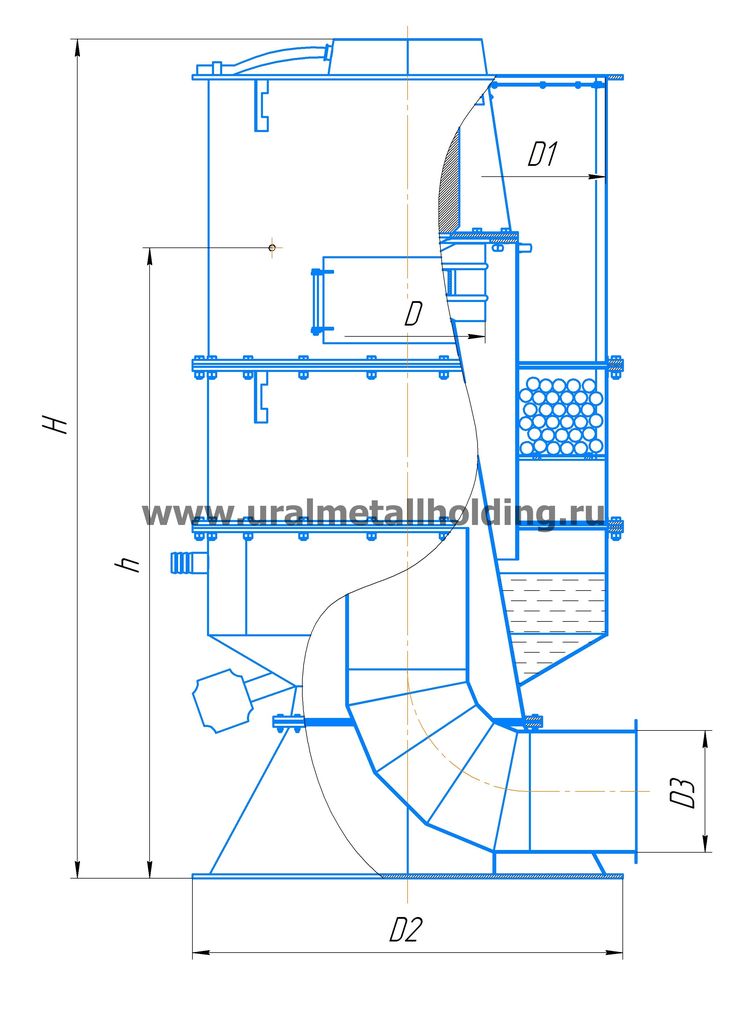

Рисунок 2 - Рециркуляционный пылеулавливающий агрегат СИОТ. Габаритные характеристики
