Назначение

Аспираторы СИОТ предназначены для очистки вентиляционного воздуха от влажной пыли и могут применяться для аспирации различного оборудования, узлов и трактов, которые одновременно выделяют пыль и пар.

Устройство и принцип работы

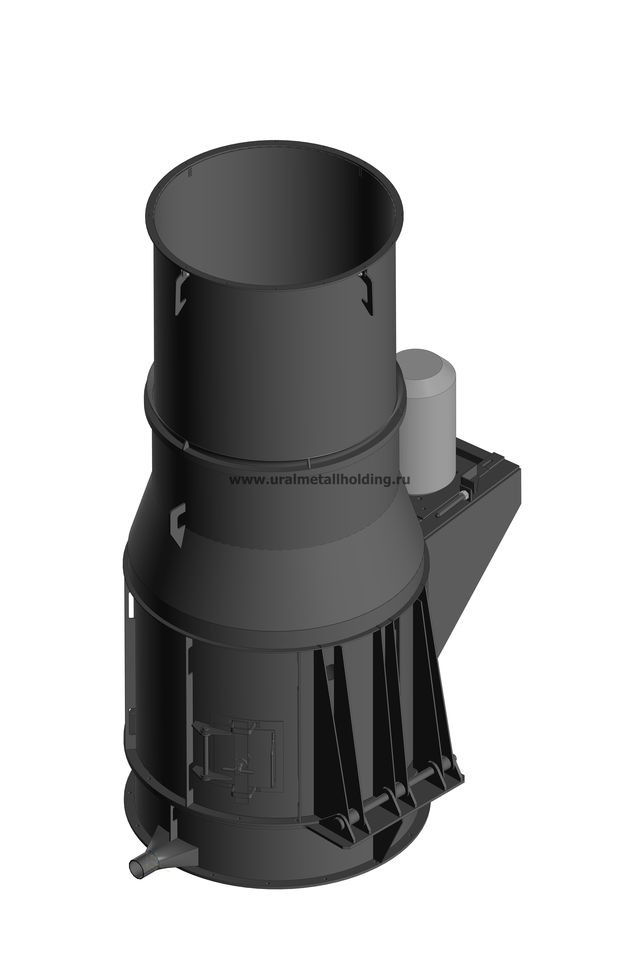

Аспиратор СИОТ представляет собой агрегат, который сочетает в себе функции мокрого пылеуловителя и побудителя тяги. Он размещается на крышках укрытий для поглощения выделяющегося пара и пыли.

Конструкция аспиратор СИОТ является аппаратом коническо-цилиндрической формы с вмонтированным в него вентиляторным колесом диагонального типа, вращающимся в горизонтальной плоскости. Задний диск рабочего колеса вентилятора представляет собой конус, на который подается вода. Поддон служит входным патрубком вентилятора. Для обслуживания и ремонтных работ аспиратора имеется шарнирное соединение между поддоном и корпусом, позволяющее откидывать корпус, и смотровые лючки.

Аспирируемый воздух из полости укрытия проходит через ротор, где получает вращательное движение, а затем поступает в полость аппарата. Вода, которая подается сверху на задний диск колеса, стекает с него в виде тонкодисперсных капель, которые пронизывают запыленный воздух, отбрасывают на внутреннюю стенку корпуса и образуют на ней вспененный вращающийся слой. Образующийся шлам стекает на днище поддона и с него выходит через патрубок. Очищенный воздух выходит через трубу в атмосферу.

Технические характеристики

Показатель Номер аспиратора
4 5 6,3 8 10 12,5
Диаметр рабочего колеса, м 0,4 0,5 0,63 0,8 1,0 1,25
Окружная скорость колеса, м/с 38 38 37 37 36 34
Производительность, м3/ч 4750 7400 11500 18500 28000 41500
Рекомендуемый расход воды, м3/ч 1,5-2,0 2,3-3,0 3,5-4,6 5,6-7,4 8,4-11,2 12,5-16,6
Установочная мощность, кВт 5,5 7,5 11 15 22 30
Полное давление, создаваемое аспиратором, Па 150-200
Степень очистки, %



98-99

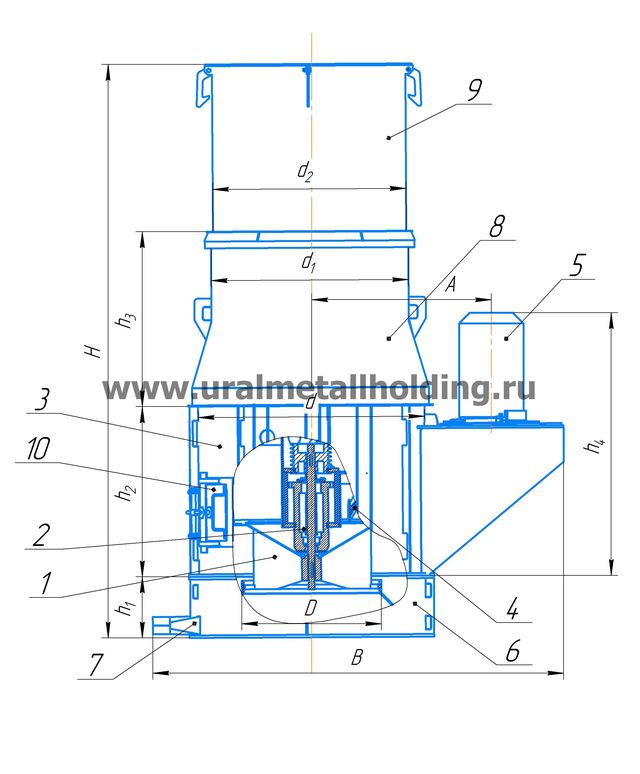

Рисунок 1 – Аспиратор СИОТ: 1 – задний диск рабочего колеса, 2 – подшипниковый узел вертикального вала, 3 – цилиндрический корпус, 4 – водопровод, 5 – электродвигатель, 6 – поддон, 7 – патрубок для слива шлама, 8 – патрубок, 9 – воздуховод, 10 – герметичный люк

Номер аспиратора D, мм d, мм d1, мм d2, мм H, мм h1, мм h2, мм h3, мм h4, мм A, мм B, мм
4 400 670 570 560 1720 185 540 500 836 576 1275
5 500 840 720 710 2140 230 640 650 1008 680 1520
6,3 630 1060 912 900 2570 290 800 750 1162 867 1892
8 800 1400 1136 1120 3160 350 1000 900 1429 1028 2338
10 1000 1770 1416 1400 3920 460 1050 1200 1625 1400 3045
12,5 1250 2210 1620 1600 5000 575 1420 1500 2028 1650 3670
