Пылеуловитель КМП Серия 1.494-23

ООО ПП «УралМетХолдинг» предлагает проектирование, монтаж и обслуживание пылеуловителя КМП Серия 1.494-23 по доступной цене. Технические специалисты компании всегда готовы ответить на все ваши вопросы и оказать помощь, чтобы сделать правильный выбор необходимого устройства.

Назначение

Коагуляционные мокрые пылеуловители (КМП) применяются для очистки воздуха от пыли мелкой и средней дисперсности, а также для очистки воздуха, который удаляется вентиляционными вытяжными системами. Данный тип пылеуловителей рекомендуют использовать для очистки выбросов бункерных эстакад доменных цехов заводов черной металлургии и аспирационных установок рудоподготовительных предприятий.

Устройство и принцип работы

В комплект КМП включены труба-коагулятор, каплеуловитель с гидрозатвором и прочие соединительные элементы.

Пылеуловитель КМП конструктивно представляет собой трубу-коагулятор и циклон-каплеуловитель (типа ЦВП). Вода подается в трубу в зоне конфузора по центру. Форсунка распыления на выходе из сопла оснащена отбойником, дробящим жидкостный поток. В основе принципа работы трубы-коагулятора лежит диспергирование воды потоком воздуха, поглощение каплями воды пылевых частиц и дальнейшая их коагуляция с последующим осаждением в циклоне-каплеуловителе.

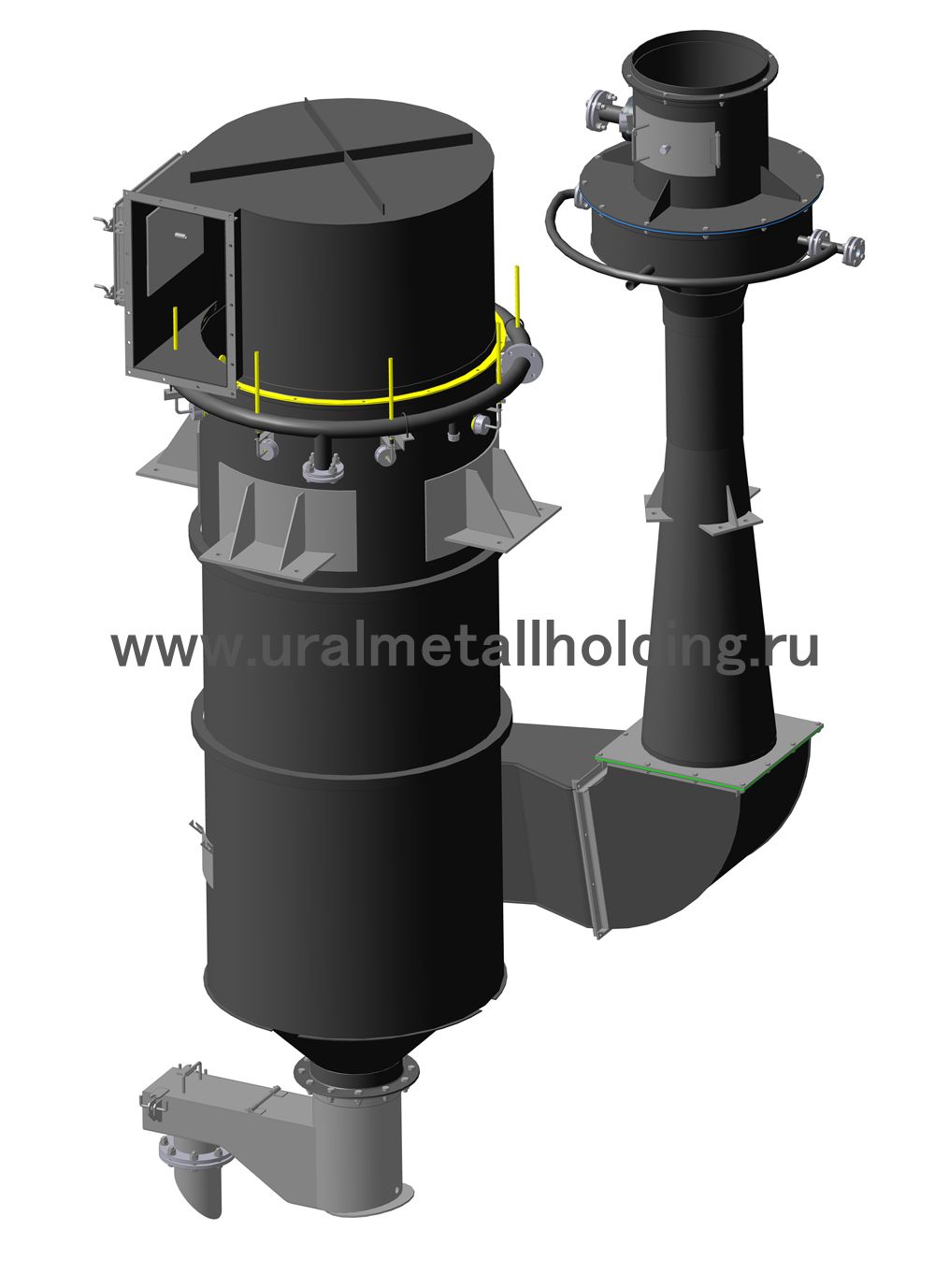

Конструкция трубы-коагулятора разделена на три секции: конфузор, горловина, диффузор. Входящий газовый поток поступает в конфузор. Одновременно по расположенным сбоку патрубкам в горловину подается промывочная жидкость. Из-за движения воздуха с очень высокой скоростью в узкой горловине возникает большая турбулентность воздушного потока, разбивающая поток жидкости на множество мелких капель. Пыль, содержащаяся в воздухе оседает на поверхность капель. Из горловины смесь воздуха и капель жидкости поступает в диффузор, где скорость воздушного потока уменьшается, а турбулентность снижается – это процесс коагуляции капель жидкости с адсорбированными на них частицами пыли. На выходе из трубы-коагулятора  запыленные капли жидкости отделяются от воздушного потока и поступают вциклон типа ЦВП.Общий вид КМП приведен на рис. 1

Технические характеристики

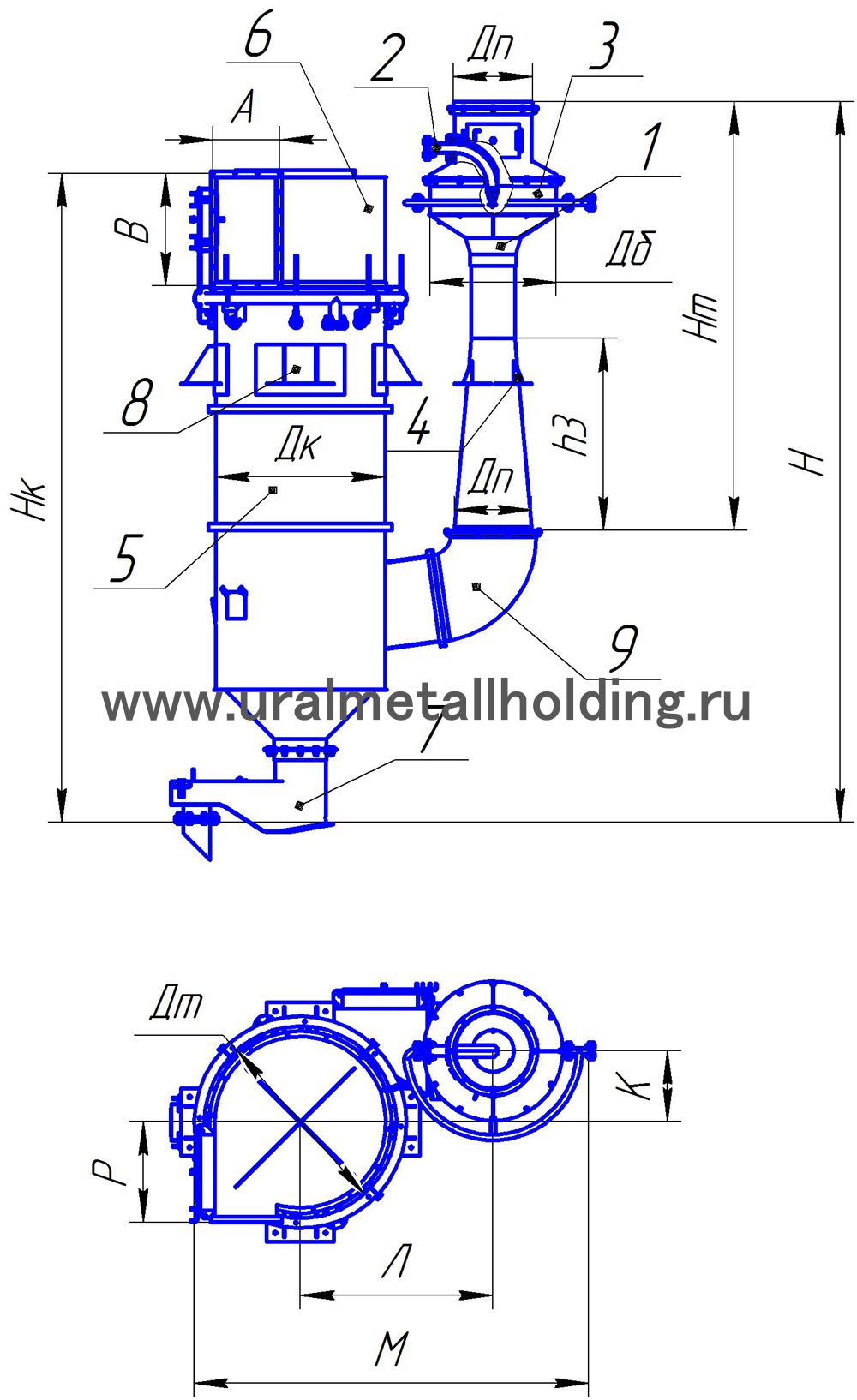

Рисунок 1 – Коагуляционный мокрый пылеуловитель (КМП): 1 – корпус трубы, 2 – форсунка с водоподводящей трубой, 3 – водяная камера, 4 – лапа опорная, 5 – корпус с водоподводящим патрубком, 6 – воздухоотводящая улитка, 7 – гидрозатвор, 8 – лапа опорная, 9 – соединительный отвод с прямоугольным фланцем
