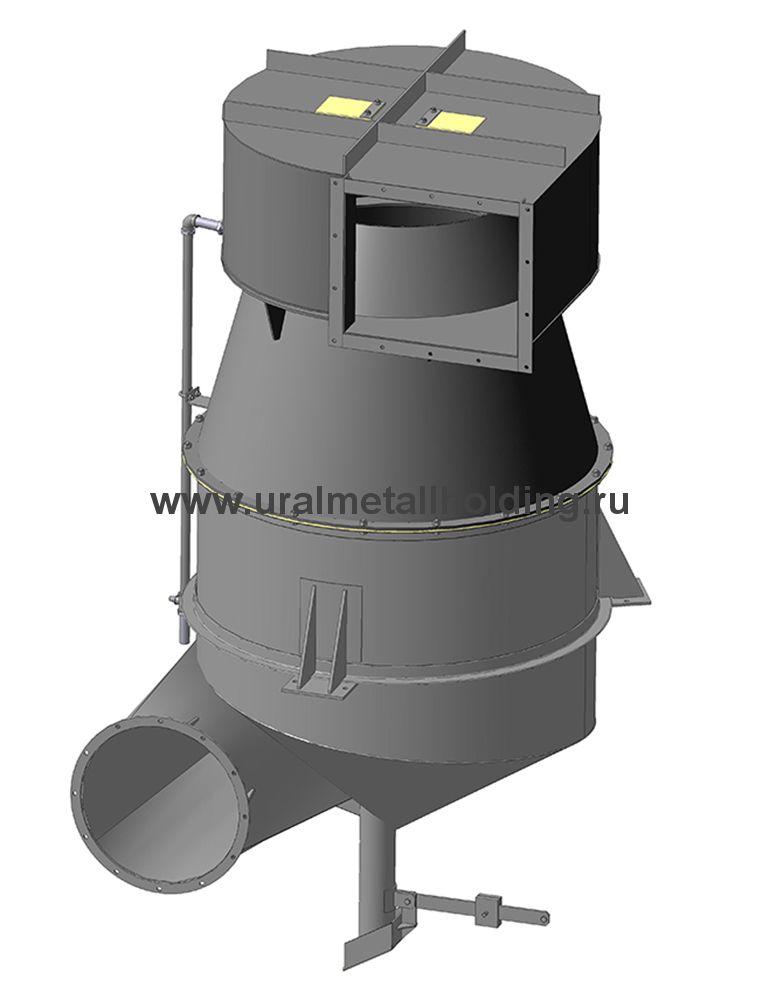

Циклоны СИОТ серия 5.904-61

ООО ПП «УралМетХолдинг» предлагает проектирование, монтаж и обслуживание циклонов СИОТ Серии 5.904-61 по доступной цене. Технические специалисты компании всегда готовы ответить на все ваши вопросы и оказать помощь, чтобы сделать правильный выбор необходимого устройства.

Назначение

Промыватель скоростной СИОТ предназначен для очищения воздуха с частицами пыли в различных аспирационных системах. Устройство легко может очищать воздух от самой разнообразной смачиваемой пыли, кроме волокнистой и цементирующейся.

Высококвалифицированные специалисты рекомендуют использовать промыватели СИОТ при начальной концентрации частичек пыли в воздухе не более 5000 миллиграмм на метр кубический.

Устанавливать циклон промыватель СИОТ лучше на всасывание перед вентилятором. Исключением может быть сухой циклон, который применяется как первая ступень очистки в системе. В таком случае можно допустить установку устройства за вентилятором. Раскручиватель должен быть установлен на промыватель в любом случае.

Во время установки устройства на всасывание, обязательно нужно обеспечить сток воды из кожуха (нижней его части) вентилятора.

Приборы есть левого и правого исполнения. В промывателе правого исполнения воздух движется по часовой стрелке (если смотреть сверху), а левого - против.

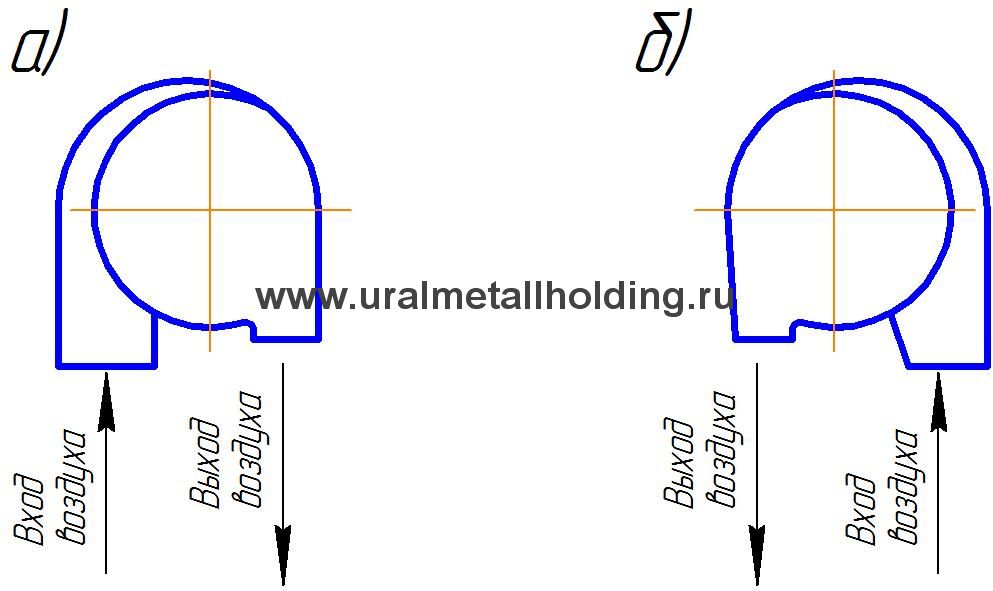

Рисунок 1 – Исполнение циклонов

Устройство и принцип работы

Основные составные части скоростного промывателя (см. рисунок 2): цилиндрический корпус 1, конический корпус 2, раскручиватель 3 и водоподающая система 4.

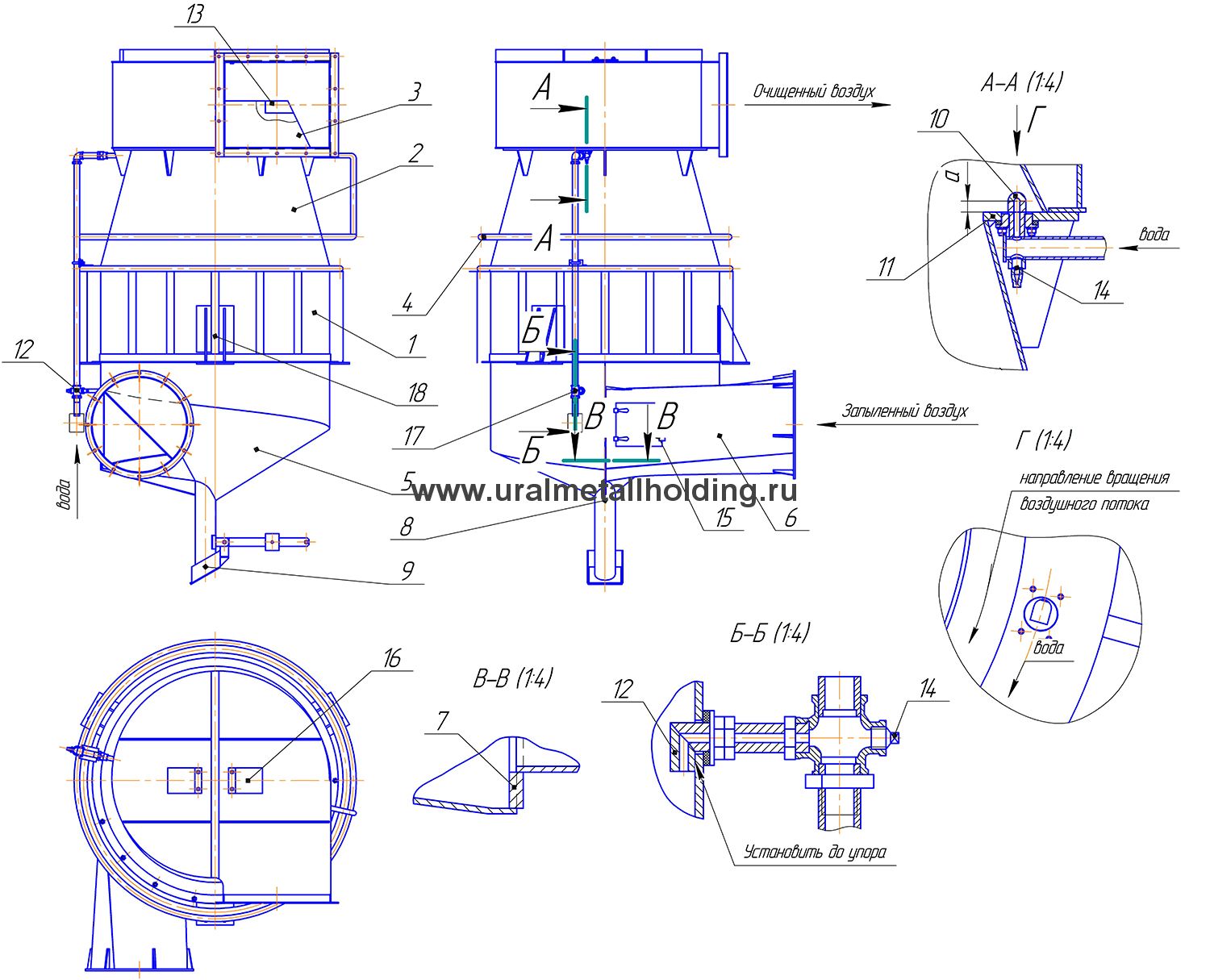

Рисунок 2 – Скоростной промыватель СИОТ
1 – цилиндрический корпус, 2 – конический корпус, 3 – раскручиватель, 4 – водоподающая система, 5 – днище, 6 – входной патрубок, 7 – утсуп, 8 – сливной патрубок, 9 – мигалка, 10 – форсунка, 11 – водораспределительное кольцо, 12 – форсунка, 13 – кольцевой козырек, 14 – пробка, 15 – люк, 16 – крышка, 17 – вентиль, 18 – опора

Итак, скоростной циклон промыватель СИОТ состоит из таких основных частей:

• корпус в форме конуса;
• раскручиватель;
• система подачи воды.

Циклон промыватель СИОТ - это мокрый пылеуловитель с прямотоком, улавливающий пыль за счет ее осаждения на мокрых стенках прибора. Пыль оседает под воздействием центробежной силы, а также благодаря распыленной в воздухе воде.

Вода вместе с пылью стекает со стен прибора в днище, которое выполнено в виде винтового конуса. Между двумя половинами этого днища есть отверстие в виде треугольника, через которое и подается поток воздуха. Вода, попадая в днище, захватывается струей воздуха по направлению вращения. То есть, к верхней части крышки, и уже оттуда попадает на поток воздуха, входящий в промыватель. Этот поток распыляет струю воды и уносит ее в центр устройства.

Вот так промыватели СИОТ не только улавливают пыль за счет мокрых стенок и центробежной силе, но еще и выделяют пыль благодаря распылению воды струей воздуха. При таком подходе становится значительно больше поверхность контакта частиц пыли и воды, за счет чего данные устройства гораздо эффективнее тех же пленочных циклонов. Это особенно актуально, если нужна очистка от мелких фракций.

В патрубок слива, таким образом, попадает только наиболее тяжелая и грязная часть пульпы, которая вращается по дну. Оставшаяся же часть воды и дальше циркулирует в системе очистки и много раз используется в ней.

Технические характеристики

Степень очистки воздуха – 98-99%.

Наименование	Производительность по воздуху, тыс.м3/ч при скорости воздуха в круглом патрубке		Расход воды, м3/ч
	14 м/с	20 м/с
СИОТ №5	12,5	17,5	2,0
СИОТ №6	17,5	25,0	2,8
СИОТ №7	25,0	35,0	3,9
СИОТ №8	35,0	50,0	5,5
СИОТ №9	50,0	70,0	7,7
СИОТ №10	70,0	100,0	11,0
СИОТ №11	100,0	140,0	15,5
СИОТ №12	140,0	200,0	22,0
СИОТ №13	200,0	280,0	31,0

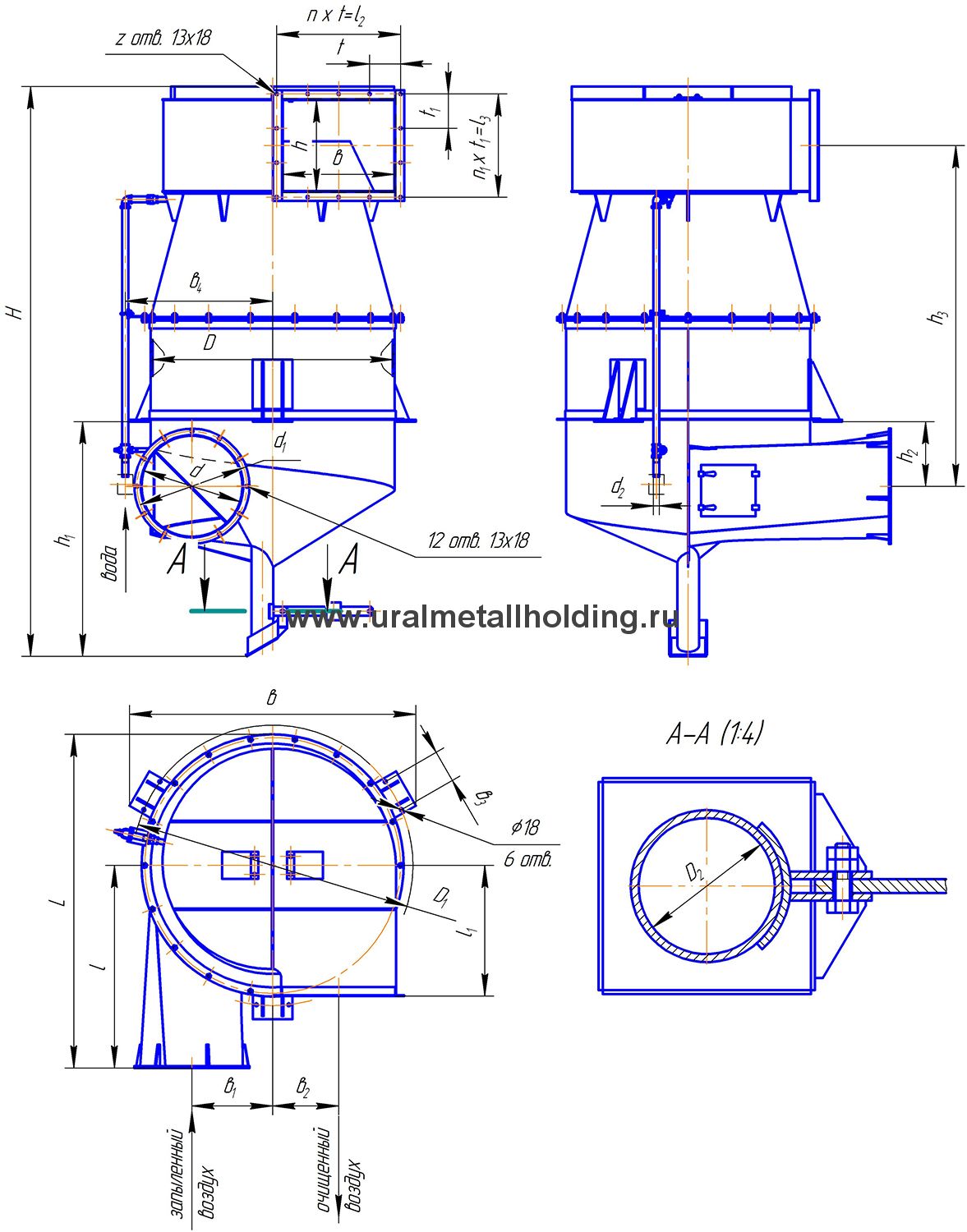

Рисунок 3 – Скоростные промыватели СИОТ №5, 6, 7

Таблица 1 – Основные размеры скоростных промывателей СИОТ №5, 6, 7

СИОТ	Основные размеры, мм
	d	D	b	h	d1	d2	D1	D2	H	h1	h2	h2	L	l
№5	560	1344	618	504	610	G1-B	1545	113	3170	1295	367	1900	1855	1125
№6	665	1596	734	600	715		1795	131	3660	1445	430	2255	2190	1335
№7	790	1896	870	711	840	G11/4-B	2095	156	4250	1632	500	2674	2590	1585

СИОТ	Основные размеры, мм										Кол. шагов, шт		Кол. отв., шт	Масса, кг
	l1	B	b1	b2	b3	b4	t	t1	l2	l3	n	n1	z
№5	725	1590	448	366	180	784	172	191	688	573	4	3	14	755
№6	850	1800	532	435		910	161	167	805	668	5	4	18	1070
№7	947	2085	632	517	220	1062	188	195	940	780				1440

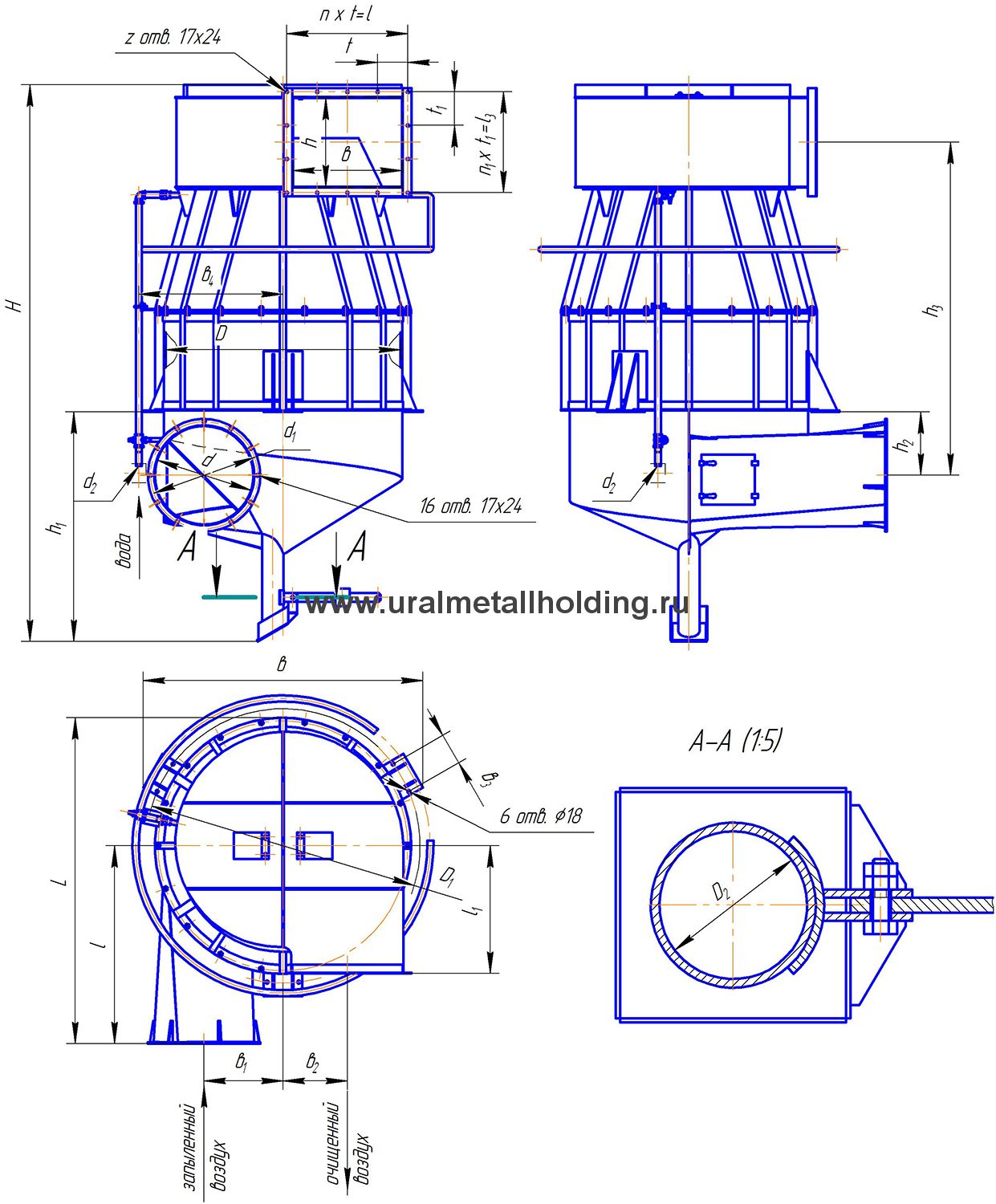

Рисунок 4 – Скоростные промыватели СИОТ №8, 9, 10

Таблица 2 – Основные размеры скоростных промывателей СИОТ №8, 9, 10

СИОТ	Основные размеры, мм
	d	D	b	h	d1	d2	D1	D2	H	h1	h2	h2	L	l
№8	940	2256	1036	846	1000	G11/4	2515	205	4970	1835	531	3161	3160	1885
№9	1120	2688	1234	1000	1180	G11/2	2945	231	5820	1960	692	3750	3740	2245
№10	1330	3192	1465	1197	1390		3450	283	6820	2590	920	4465	4415	2665

СИОТ	Основные размеры, мм										Кол. шагов, шт		Кол. отв., шт	Масса, кг
	l1	B	b1	b2	b3	b4	t	t1	l2	l3	n	n1	z
№8	1200	2500	752	617	230	1251	189	189	1134	945	6	5	22	2300
№9	1347	2900	896	734		1470	190	185	1330	1110	7	6	26	3150
№10	1655	3320	1064	872		1722	195		1560	1295	8	7	30	4500

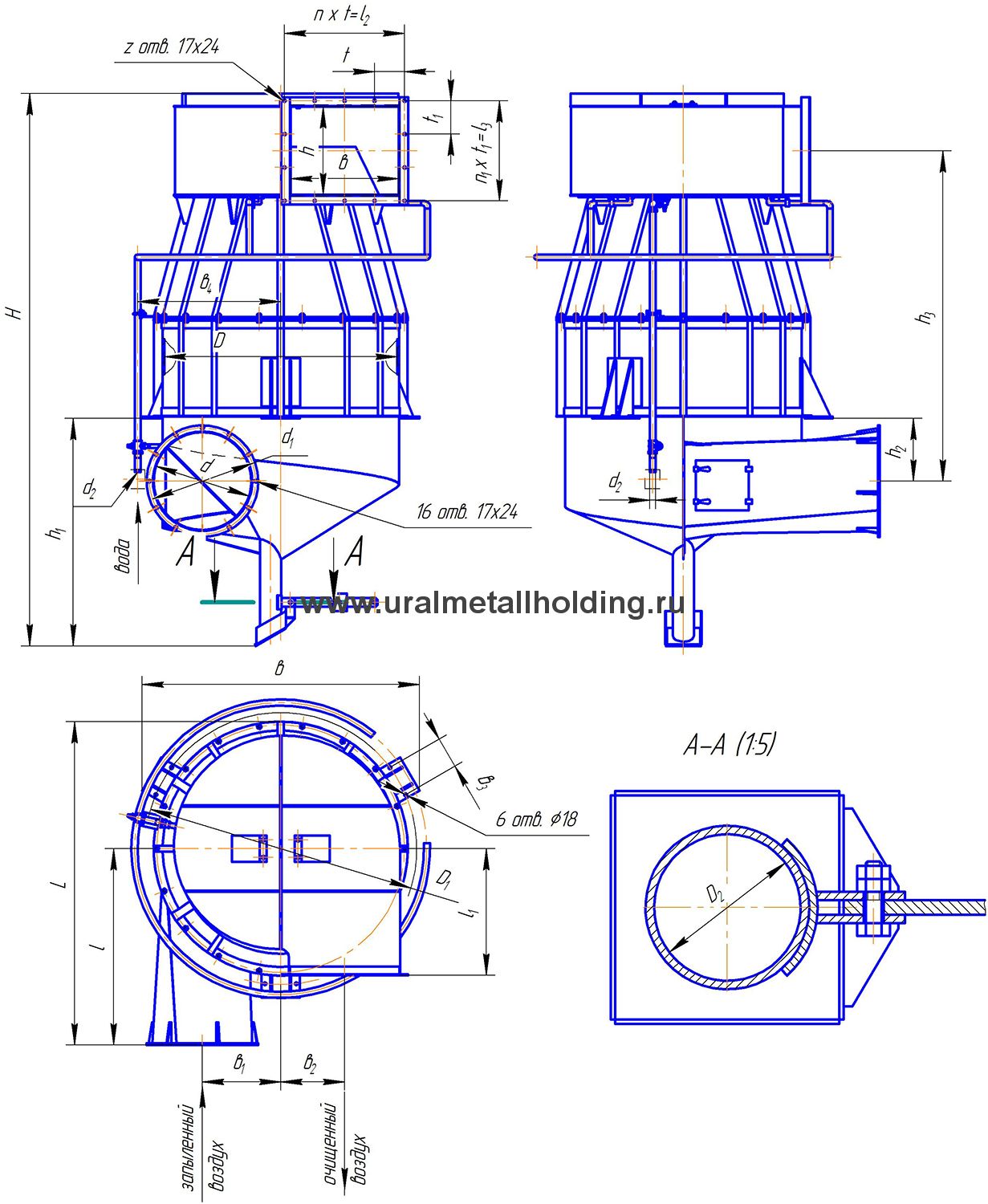

Рисунок 5 – Скоростные промыватели СИОТ №11, 12, 13

Таблица 3 – Основные размеры скоростных промывателей СИОТ №11, 12, 13

СИОТ	Основные размеры, мм
	d	D	b	h	d1	d2	D1	D2	H	h1	h2	h2	L	l
№11	1580	3792	1741	1422	1640	G2-B	3905	335	8000	3170	1002	5033	5260	3165
№12	1880	4512	2072	1692	1940		4625	406	9430	3650	1463	6309	6220	3765
№13	2240	5400	2480	2000	2300		5565	408	1170	4900	2380	7526	7450	4495

СИОТ	Основные размеры, мм										Кол. шагов, шт		Кол. отв., шт	Масса, кг
	l1	B	b1	b2	b3	b4	t	t1	l2	l3	n	n1	z
№11	1945	3800	1264	1036	250	2060	184	190	1840	1520	10	8	36	5950
№12	2147	4520	1504	1231	310	2420	197	199	2167	1791	11	9	40	8700
№13	2739	5420	1800	1475	430	2915	200	193	2600	2123	13	11	48	14030
