Пылеуловитель ПВМСА

ООО ПП «УралМетХолдинг» предлагает проектирование, монтаж и обслуживание пылеуловителей вентиляционных мокрых ПВМСА серии 5.904-8 по доступной цене. Технические специалисты компании всегда готовы ответить на все ваши вопросы и оказать помощь, чтобы сделать правильный выбор необходимого устройства.

Пылеулавливающий агрегат - Пылеуловитель вентиляционный мокрый ПВМСА серия 5.904-8

Назначение

Пылеуловитель ПВМСА нужен для очищения воздуха, выводимого вентиляцией вытяжного типа, от среднедисперсной и мелкодисперсной пыли. Эта пыль по происхождению может быть любой, кроме разновидностей, которые кристаллизуются в водной среде или цементируются. Удаляет устройство и взрывоопасную пыль. После использования ПВМСА допустимо повторное использование воздуха, исключая помещения, в воздухе которых содержатся вредные вещества 1-3 класса опасности, грибки, вирусы, болезнетворные микробы.

Если исходная концентрация пыли превышает 10 г/м3, то имеет смысл для уменьшения расхода воды и минимизации количества шлама предварительно очищать воздух простыми сухими пылеуловителями, а мокрый пылеуловитель ПВМСА использовать на второй ступени.

Устройство и принцип работы пылеулавливающего агрегата

Пылеуловитель ПВМСА серия 5.904-8 имеет двухсекционный корпус. В нижней секции - вода. Внутри корпуса находятся стационарные и подвижные перегородки. Стационарные перегородки снабжены каплеотбойниками. Через дверцы в боковых стенах корпуса крепятся каплеуловители – пакеты, содержащие гнутые выдвижные пластины. На пылеуловителе имеется вентагрегат.

Гидрозатвор на стенке корпуса управляет уровнем воды. Он представляет собой бак, закрепленный на внешней стенке пылеуловителя и связанный с ним посредством отверстия с планкой для регуляции верхнего уровня воды во время работы агрегата.

На одной из стенок нижней секции размещен датчик уровня воды. При уменьшении количества воды до уровня меньше нормативного, вентилятор отключается.

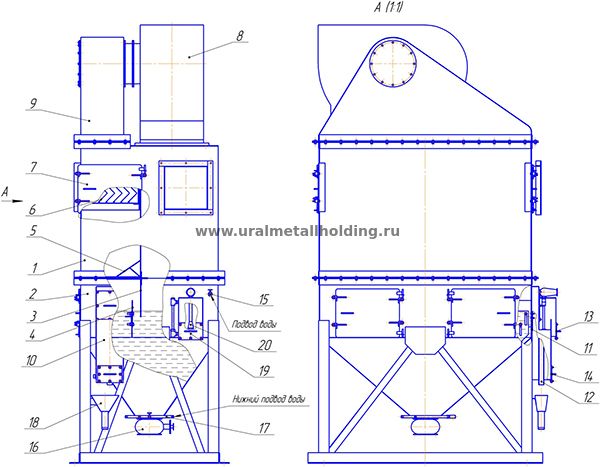

Рисунок 1 – Общий вид ПВМСА
1 – секция верхняя, 2 – секция нижняя, 3 – неподвижная перегородка, 4 – подвижная перегородка, 5 – каплеотбойник, 6 – каплеуловитель, 7 – дверка, 8 – вентагрегат, 9 – воздухосборник, 10 – гидрозатвор, 11 – планка регулирующая, 12 – труба сливная, 13 – дверка, 14 – дверка, 15 – вентиль, 16 – задвижка, 17 – узел нижнего подвода воды, 18 – воронка, 19 – патрубок, 20 – регулятор сигнализатор уровня воды ЭРСУ-3.

Засоренный воздух поступает в агрегат. В ходе работы вентилятора, возникает разница уровней воды. Между уровнем воды и нижней частью стационарных перегородок образуется щель. Туда с огромной скоростью врывается воздух, частично вместе с водой.

Эта струя идет на подвижную перегородку и направляется наверх, а на перегородке оседает пыль, выделившаяся из струи. В итоге вода, захваченная воздухом, отклоняется каплеотбойником и сливается с последние отсеки. Воздушный поток, пройдя по каплеуловителям, выводится наружу. В бункере оседает пыль. Ее удаление производится через задвижку для слива шлама.

Если концентрация среднедисперсной пыли меньше 10 г/м3 и мелкодисперсной пыли 5 г/м3, то очищенный воздух чаще всего, соответствует нормам. Степень очистки зависит от уровня залива воды.

Чтобы обеспечить чистоту воздуха, соответствующую санитарным нормам уровень воды должен быть 20-145 мм.

Уровнем воды управляют с помощью гидрозатвора.

Удалять шлам можно либо периодически, либо способом непрерывного слива с параллельной подачей чистой воды в ПВМ. Во время работы ПВМ в режиме непрерывного слива шлама расход воды в районе 0.02-0.05 л на 1 г осажденной пыли. Этот режим нужен лишь при высокой концентрации пыли. Если воздух имеет малое содержание пыли, можно выбрать периодический слив.

Удаление шлама может производиться путём периодического слива (отдельными порциями или до полного опорожнения бункера) или путём постоянного слива, компенсируемого подачей в ПВМ воды в таком же объёме. Расход воды в ПВМ, используемый с периодическим удалением шлама, определяется испарением воды и при умеренных температурах очищаемого воздуха (до 40^oC) его следует принимать около 0,004 л/м³. При эксплуатации ПВМ с непрерывным сливом шлама в шламопроводы расход воды определяется из условия обеспечения подвижности шламовых вод, необходимой для слива и перемещения по шламопроводу – примерно 0,02-0,05 л воды на 1 г уловленной пыли, но не менее 0,1 л на 1м³воздуха.

Периодический слив применяют при очистке воздуха с небольшим содержанием пыли, не обладающей способностью слёживаться в воде.

Для периодического слива удобнее пользоваться шланговым затвором.

Непрерывный слив используется при большом начальном пылесодержании, а так же в тех случаях, когда это обусловлено установленным режимом оборотного водоснабжения.

Технические характеристики пылеулавливающего агрегата

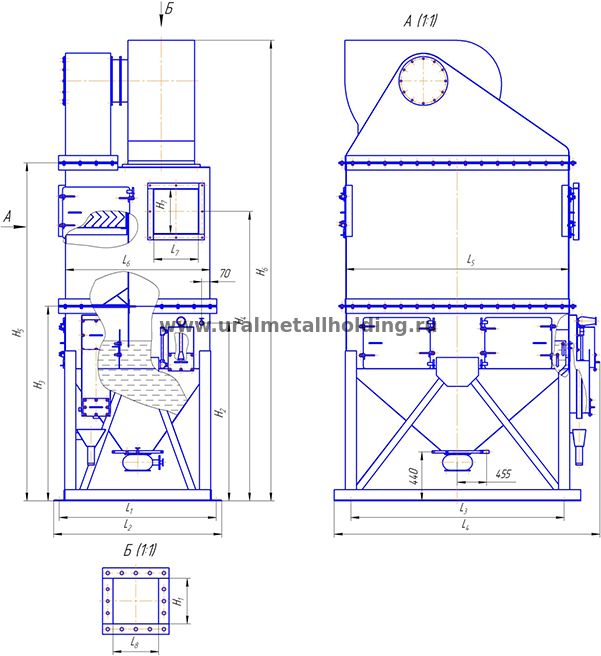

Рисунок 2 – Пылеуловитель вентиляционный мокрый типа ПВМ
