Циклоны ЦВП Серия 5.904-36

Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02

ООО ПП «УралМетХолдинг» предлагает проектирование, монтаж и обслуживание циклонов ЦВП Серии 5.904-36 по доступной цене. Технические специалисты компании всегда готовы ответить на все ваши вопросы и оказать помощь, чтобы сделать правильный выбор необходимого устройства.

Назначение

Сегодня большое количество промышленных объектов не могут обойтись без пылевентиляционных систем. Однако даже обработанный с их помощью воздух содержит некоторые отходы и нуждается в фильтрации и удалении твердой пыли. Дополнительную очистку может эффективно провести циклон ЦВП. Он особенно незаменим на предприятиях, работающих с различными видами горных пород.

Устройство и принцип работы

Рабочие компоненты фильтра образуют простую структуру, демонстрирующую высокое качество работы:

  • основной блок;
  • трубка для выведения обработанного воздуха;
  • канал для входа воздуха для обработки;

Циклоны ЦВП по направлению вращения воздуха в корпусе различают на правое и левое. У циклонов правого исполнения движение воздуха при взгляде на циклон сверху осуществляется по часовой стрелке, у циклонов левого исполнения – против часовой стрелки. По скорости входа воздуха в корпусе – основное и с повышенной скоростью. В циклонах с повышенной скоростью в подводящий патрубок корпуса циклона основного исполнения устанавливается планка с ребром заужающая вдвое сечение патрубка.

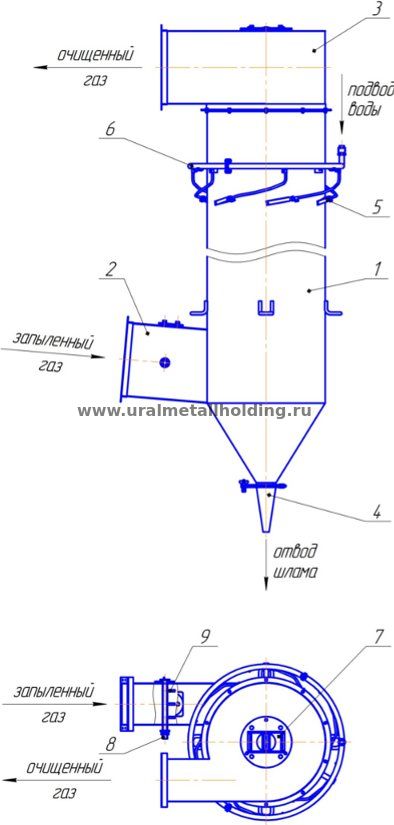

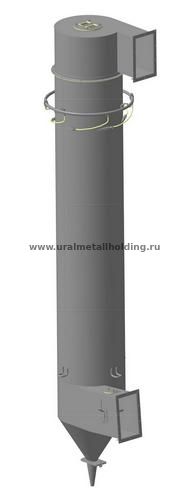

Рисунок 1 Общий вид циклона ЦВП
1 – корпус, 2 – патрубок воздухоподводящий, 3 – улитка, 4 – конус шламоотводящий, 5 – сопло, 6 – коллектор, 7 – крышка, 8 – труба, 9 – сопло

Технические характеристики

В работе циклон ЦВП серия 5.904-36 показывает убедительные показатели качества:

Эффективность очистки, % 98-99

Быстрый уровень обработки, м3/час

3
Скорость воздуха, м/сек 15 – 20

Указанные показатели достигаются благодаря необыкновенно прочному рабочему блоку, толщина стенки в котором 3 миллиметра. Учитывая гидрофитный фильтр очистителя, очень важно контролировать достаточный уровень температуры внутри помещения.

Расход воды для орошения стенок циклона и промывки воздухоподводящего патрубка указан в таблице 1.

Таблица 1 – Расход воды. л/с

Обозначение Орошение стенок циклона Промывка воздухоподводящего патрубка
Исполнение Кол-во сопел, шт Исполнение Кол-во сопел, шт
Основное С повышенной скоростью Основное С повышенной скоростью
ЦВП3 0,14 0,07 3 1,1 0,5 2
ЦВП4 0,17 003 4 1,2 0,6 2
ЦВП5 0,21 0,11 5 1,4 0,7 3
ЦВП6 0,27 0,14 6 1,6 0,8 3
ЦВП8 0,35 0,18 7 2,0 1,5 4
ЦВП10 0,43 0,22 8 2,4 1,8 4

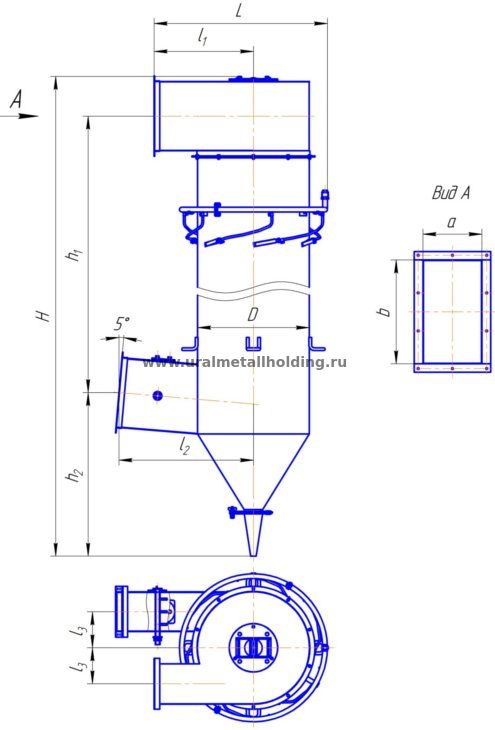

Рисунок 2 – Циклон типа ЦВП

ЦВП Производительность по воздуху, м3/ч Основные размеры, мм Масса*, кг
D L l1 l2 l3 H h1 h2 a b
3 1250-2000 315 553 283 445 102,5 2434 1711 595 110 195 63,9
4 2000-3200 400 673 360 505 130 3014 2173 685 140 250 106,7
5 3100-5000 500 813 450 640 162,5 3584 2806 792 175 310 161,0
6 4900-7800 630 993 565 765 205 4554 3401 927 220 390 237,0
8 7700-13000 800 1233 720 1025 250 5699 4305 1116 280 495 369,7
10 12500-20000 1000 1513 900 1335 325 7044 5367 1336 350 620 569,5
