Клапаны для холодных газов

Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02

Клапан для холодных газов и воздуха предназначен для производственных цехов с нагревательными и термическими печами, обжиговыми машинами. Клапан помогает останавливать поток газа. Подавать газ и воздух к горелкам и отводить их. Изменять количество и скорость движения газа, который поступает к горелкам. Закрытый клапан не даёт смешиваться холодному газу и воздушным потокам внутри здания.

Как работает эта конструкция? Внутри установлена заслонка, которая поворачивается вокруг своей оси. Диаметр заслонки почти равен внутренней окружности клапана. Чем больше она открыта, тем быстрее движется поток через клапан для холодных газов. Оператор или автоматическая система изменяют угол поворота заслонки. Но часть клапанов можно только резко открывать и закрывать.

Температура воздушного или газового потока должна быть не больше 100 градусов.

Как управлять клапаном? В ручных конструкциях для этого есть рукоятки и редукторы. В автоматические клапаны дополняются электроприводами МЭО, МЭП и другими разновидностями электроприводов. Ещё в автоматических клапанах используются электромагнитные, гидравлические и пневматические приводы.

Предлагаем купить клапан для холодных газов в ООО ПП «УралМетХолдинг». Мы продаём готовые изделия и производим их на заказ в соответствии со спецификой предприятия заказчика. Наша продукция соответствует всем ГОСТам и требованиям безопасности. Успешно прошла проверки у независимых экспертов. Доставим заказ в любой регион Российской Федерации.

Виды клапанов для холодных газов

Клапаны отличаются по количеству размеров, типам конструкций и допустимым размером труб.

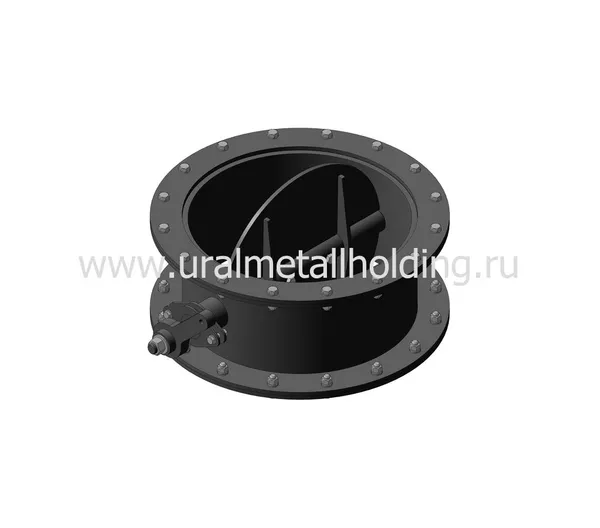

Клапан ДХ имеет тринадцать размеров. Подходит для труб с диаметром от 100 до 800 миллиметров.

Размеры клапанов ДХ

ДХ	Размеры, мм							Масса, кг
ДХ	D	D₁	D₂	M	L	n	F, м²
100	100	215	180	150	160	8	0,0062	10,9
125	125	245	210	150	190	8	0,0077	17,75
150	150	280	240	150	200	8	0,0124	20,75
200	200	335	295	175	250	8	0,0228	33,3
250	250	390	350	175	275	12	0,0388	38,1
300	300	440	400	200	325	12	0,0537	59,4
350	350	500	450	200	350	16	0,0791	69,4
400	400	535	495	200	375	16	0,1064	83,9
450	450	590	550	200	400	16	0,137	93,9
500	500	640	600	250	470	16	0,1671	123,1
600	600	755	705	250	520	20	0,2488	152,1
700	700	860	810	300	570	24	0,3445	197,2
800	800	975	920	300	620	24	0,457	338,2

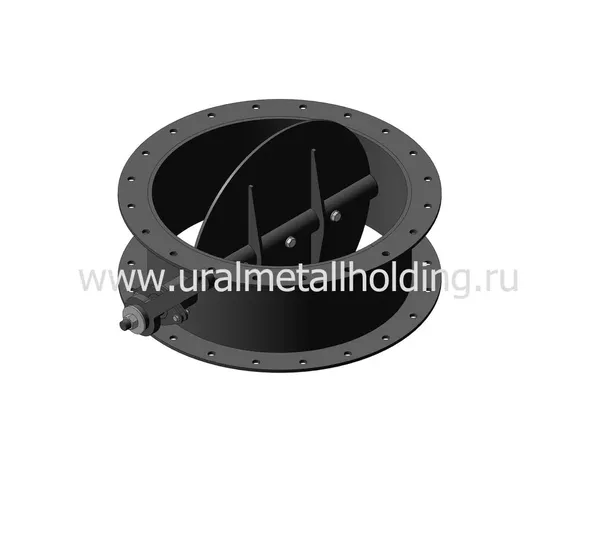

Клапан ДХО — это отсечный дроссельный клапан для холодных газов. Он не позволяет плавно регулировать скорость и размер потока. Зато позволяет полностью перекрывать части трубопровода. Поэтому нужен на предприятиях, где нужно отключать газ. Клапан ДХО имеет четырнадцать размеров. Подходит для труб с диаметром от 100 до 900 миллиметров.

Размеры клапанов ДХО

ДХО	Размеры, мм
ДХО	100	125	150	200	250	300	350	400	450	500	600	700	800	900
F, м²	0,0062	0,0077	0,0124	0,0228	0,0388	0,0537	0,0791	0,1064	0,137	0,1671	0,2488	0,3445	0,457	0,558
Масса, кг	10,9	17,75	20,75	33,3	38,1	59,4	69,4	83,9	93,9	123,1	152,1	197,2	338,2	392,1

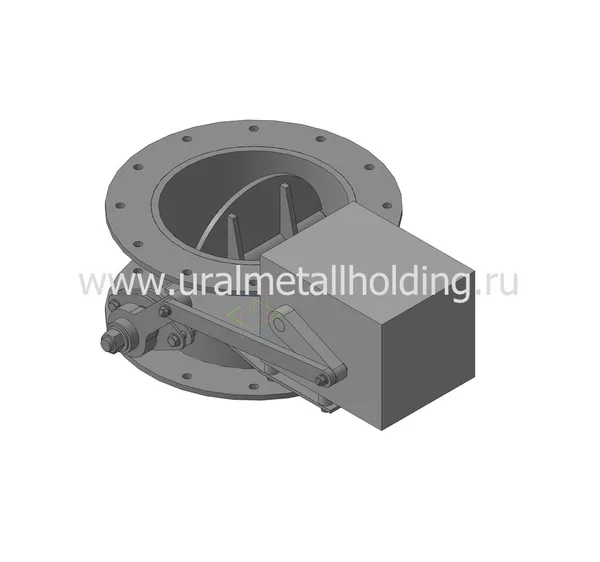

Клапан ДХК — это дроссельный клапан с кронштейном. Кронштейн — это площадка для электропривода МЭО. Клапан ДХК имеет восемь размеров. Подходит для труб с диаметром от 100 до 400 миллиметров.

Размеры клапанов ДХК

ДХК	Размеры, мм
ДХК	100	125	150	200	250	300	350	400
F, м²	0,0062	0,0077	0,0124	0,0228	0,0388	0,0537	0,0791	0,1064
Масса, кг	13,2	20	23	35	41	62,3	76	91,5

Чтобы проконсультироваться перед покупкой клапана, позвоните сотрудникам ООО ПП «УралМетХолдинг» или отправьте им сообщение через электронную почту. Наши эксперты подробно расскажут о производстве клапанов для холодных газов, разновидностях конструкций, условиях оплаты и доставки. Ответят на любые вопросы.
