Назначение и устройство

Односторонние сальниковые компенсаторы предназначены для условных проходов от Dу 100 до 1400 мм. Компенсирующая способность изменяется в зависимости от условного прохода от 200 до 450 мм.

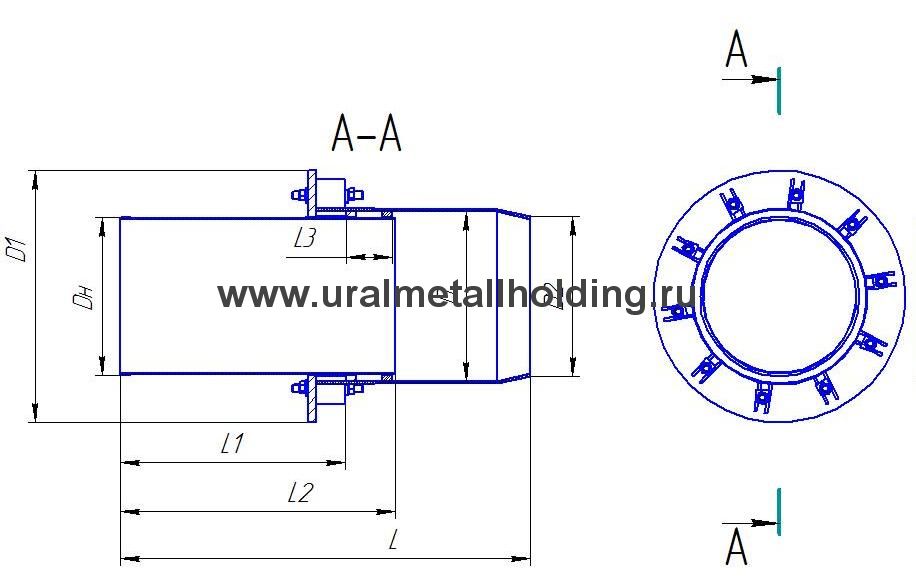

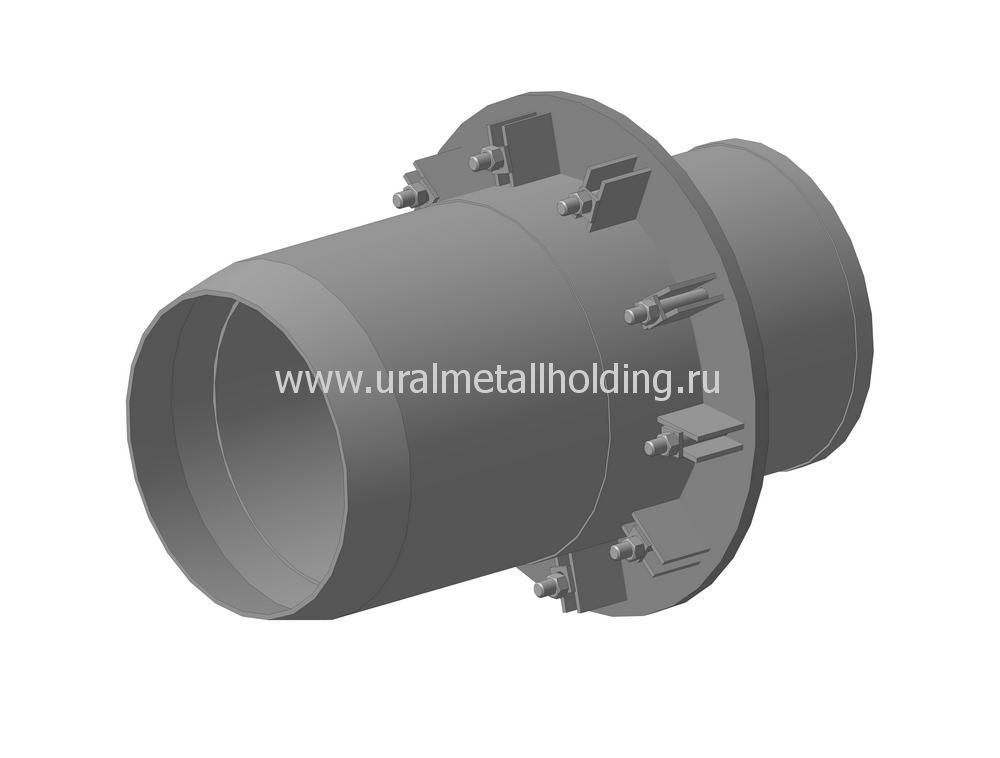

Сальниковый односторонний компенсатор представляет собой цилиндрический наружный корпус, суженный с одной стороны. С другого конца вставляется патрубок меньшего диаметра, который закрепляется с помощью грунд-буксы и ограничительных шпилек. Между патрубками имеется сальниковое уплотнение, которое обеспечивает герметизацию пространства.

Технические характеристики

Односторонний Серия 5.903-13

Dу Размеры, мм Масса*, кг
D D1 D2 L L1 L2 Компенсирующая способность, Δ d Кол.шпилек
100 133 200 100 108 850 500 50 240 12 3 25
125 159 220 125 133 880 500 50 240 12 3 30
150 219 290 149 159 950 560 60 240 16 4 54
200 273 350 205 219 1040 660 90 190 20 5 99
1340 810 340 115
250 325 420 257 273 1040 660 90 190 20 5 129
1340 810 340 155
300 377 470 305 325 1080 660 90 190 20 6 175
1380 810 340 207
350 426 530 353 377 1170 700 130 190 24 6 218
1420 850 340 246
400 476 590 410 426 1230 850 130 250 24 8 268
1630 1050 450 315
500 580 720 514 530 1230 850 140 250 30 8 375
1630 1050 450 439
600 684 820 610 630 1250 850 140 250 30 10 480
1650 1050 450 562
700 774 910 698 720 1250 850 140 250 30 12 587
1650 1050 450 688
800 878 1020 796 820 1250 850 140 250 30 12 729
1650 1050 450 859
900 978 1120 894 920 1470 1000 180 300 30 14 830
1870 1200 500 1078
1000 1082 1230 990 1020 1480 1000 180 300 30 14 1148
1880 1200 500 1333
1200 1290 1430 1185 1220 1490 1000 180 300 30 18 1555
1890 1200 500 1825
1400 1494 1640 1382 1420 1500 1000 185 300 30 20 2036
1900 1200 500 2372
