Компенсатор сальниковый двухсторонний Серия 5.903-13

Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02

Односторонний Серия 5.903-13          Двухсторонний Серия 5.903-13          Односторонний Серия 4.903-10          Двухсторонний Серия 4.903-10

  • Циклон ЛИОТ

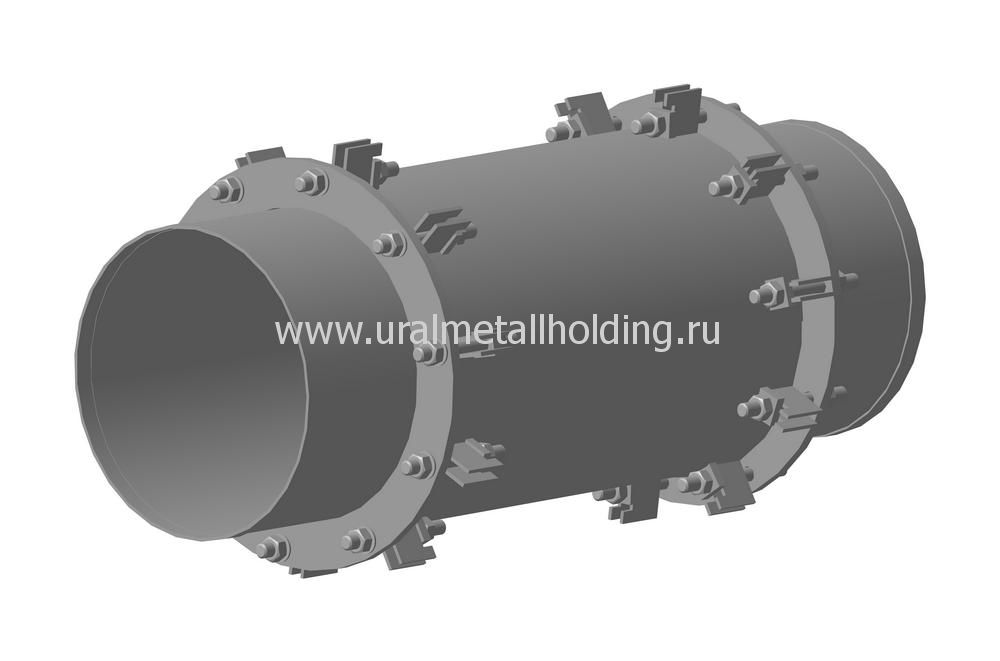

Назначение и устройство

Двухсторонние сальниковые компенсаторы применяются от Dу 100 до 800 мм. Компенсирующая способность сальниковых компенсаторов изменяется в зависимости от условного прохода от 400 до 800 мм.

Отличием от одностороннего компенсатора является наличие двух патрубков, по одному с каждой стороны наружного корпуса, соединенных грунд-буксами и ограничительными шпильками. Сальниковый двухсторонний компенсатор способен компенсировать большее изменение по длине трубопровода.

Технические характеристики

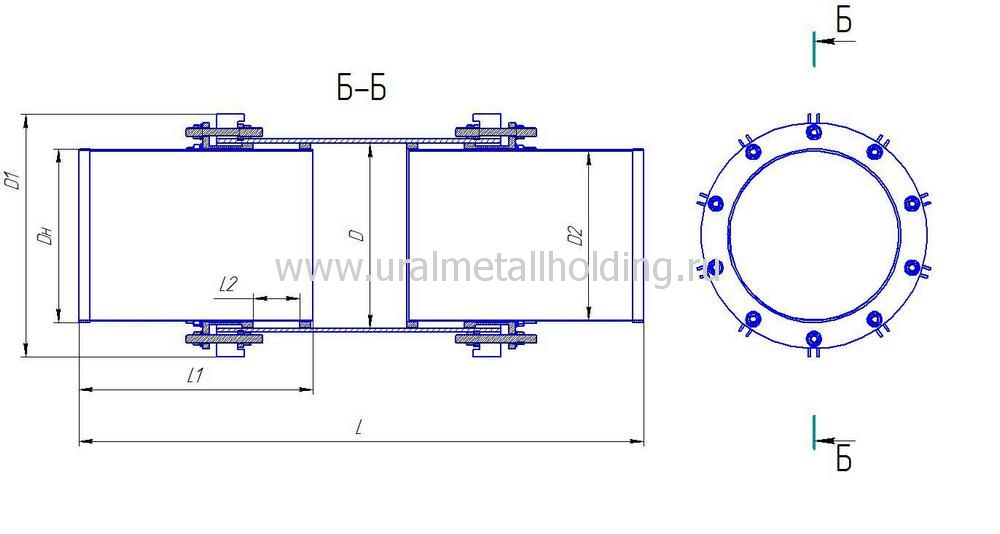

Размеры, мм Масса*, кг
D D1 D2 L L1 L2 Компенсирующая способность, Δ d Кол. шпилек
100 133 200 104 108 1500 500 50 240×2 12 3 42
125 159 220 130 133 1500 500 50 240×2 12 3 53
150 219 290 154 159 1620 560 60 240×2 16 4 95
200 273 350 212 219 1720 660 90 190×2 20 5 176
2320 810 340×2 212
250 325 420 266 273 1720 660 90 190×2 20 5 230
2320 810 340×2 279
300 377 470 318 325 1720 660 90 190×2 20 6 302
2320 810 340×2 367
350 426 530 370 377 1800 700 130 190×2 24 6 368
2400 850 340×2 445
400 476 590 418 426 2250 850 130 250×2 24 8 516
3030 1050 450×2 608
500 580 720 522 530 2230 850 140 250×2 30 8 723
3030 1050 450×2 850
600 684 820 622 630 2230 850 140 250×2 30 10 913
3030 1050 450×2 1077
700 774 910 712 720 2230 850 140 250×2 30 12 1122
3030 1050 450×2 1324
800 878 1020 812 820 2230 850 140 250×2 30 12 1390
3030 1050 450×2 1650
