Гидроциклоны типа СВП
Производство гидроциклонов типа СВП в Челябинске осуществляет ООО ПП «УралМетХолдинг». Для получения более подробной информации свяжитесь c нашими менеджерами по указанным телефонам.
Назначение
Основным назначением гидроциклонов типа СВП является тонкая классификация, сгущение и обесшламливание солевых пульп.
Устройство и принцип работы

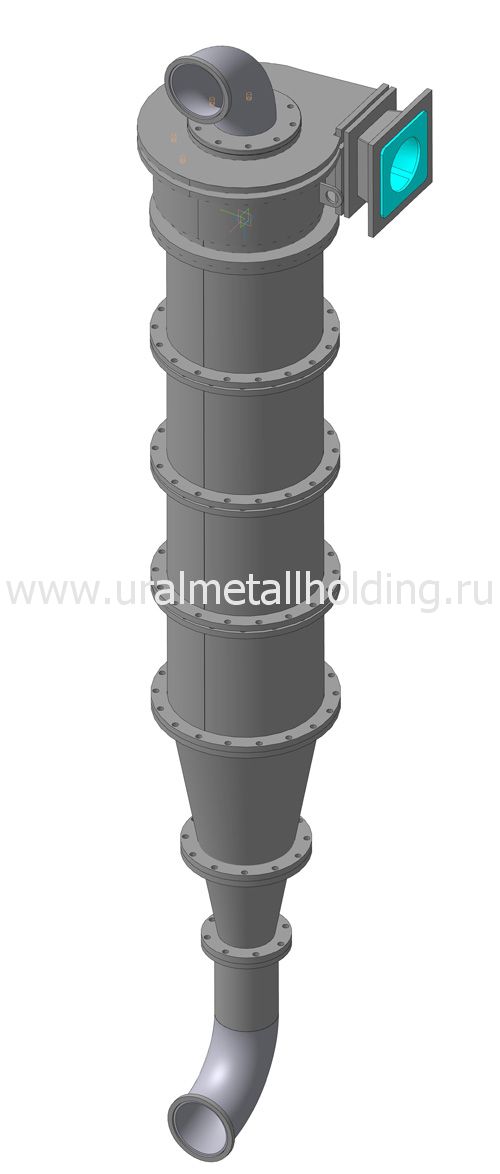

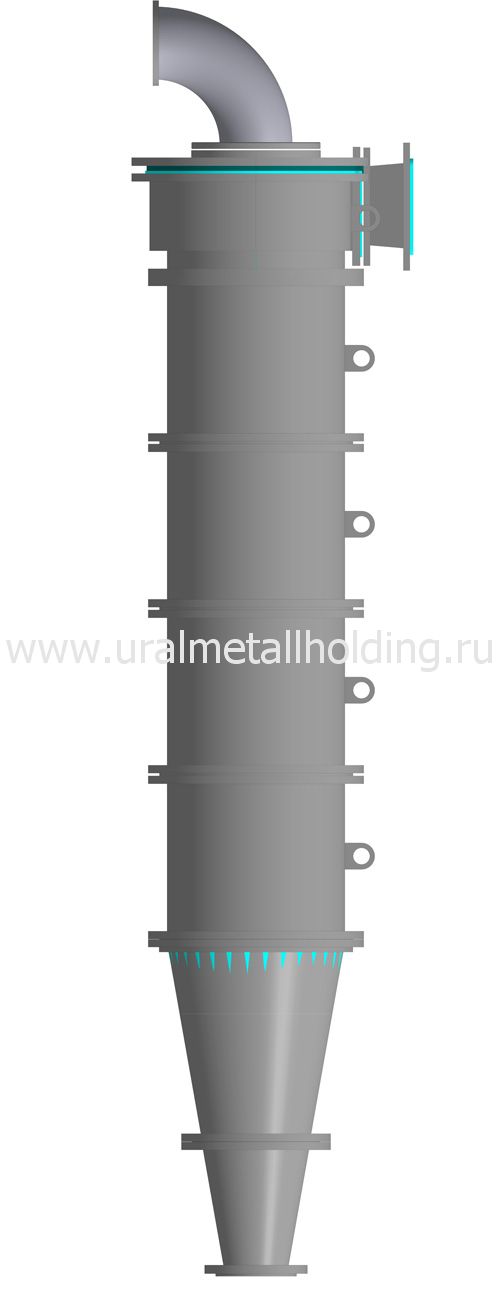

Гидроциклон СВП имеют один вход, куда поступает исходная пульпа и два выхода: для сгущенной и осветлённой пульпы. Корпус гидроциклона СВП состоит из камеры входной, царг цилиндрических, царг конических, пескового и сливного патрубков.
.jpg)

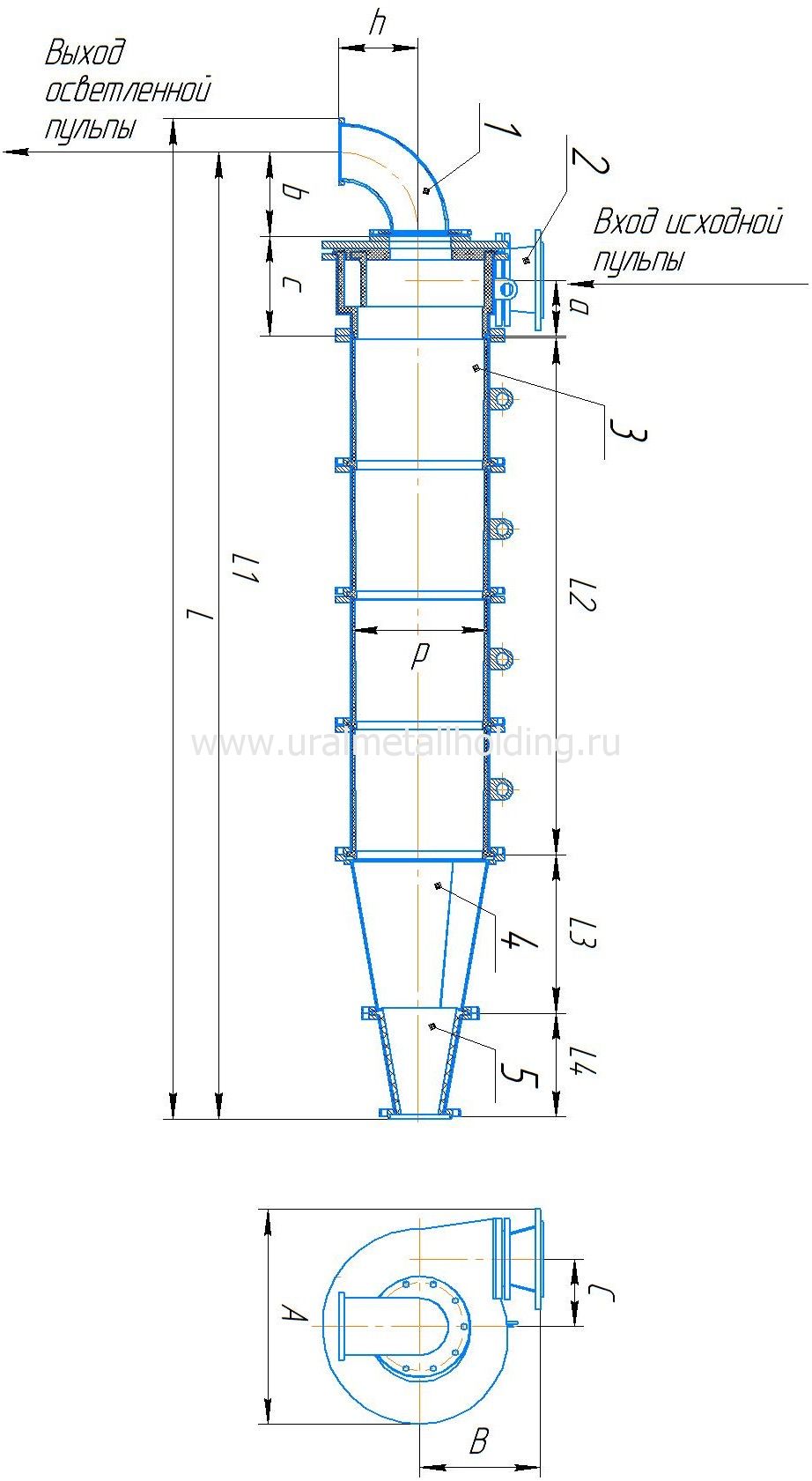

Гидроциклон СВП: 1 – патрубок сливной, 2 – камера входная, 3…5 – царги
| Тип гидроциклона | А | В | С | L | L1 |
L2 |
L3 |
L4 |
a | b | c | d | h |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СВП 500 | 830 | 470 | 277 | 3845 | 3716 | 1986 | 609 | 392 | 200 | 320 | 368 | 536 | 306 |
| СВП 710 | 1120 | 605 | 395 | 5740 | 5522 | 2816 | 706 | 458 | 225 | 474 | 455 | 746 | 456 |
Технические характеристики
| Наименование | Тип гидроциклона | |
|---|---|---|
| СВП-500 | СВП-710 | |
Производительность, м3/ч, не более |
350±50 | 800 |
| Давление на входе, МПа | 0,2±0,05 | 0,25±0,05 |
| Температура, °С | 25±5 | |
| Степень разжижения, ж/т | 4-5 | |
| Выход твердого в слив, % | 20 | |
| Эффективность обесшламливания, % | 50 | |
| Рабочая среда | абразивная, сильноагрессивная | |
Масса оборудования, кг - транспортная - с пульпой в рабочем состоянии |
920 1450±100 |
1550 3625±100 |
-
