Гидроциклоны типа ГЦ

Заказ оборудования
по телефону:8-800-600-90-51
звонок по РФ бесплатно
(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:

Производство гидроциклонов типа ГЦ в Челябинске осуществляет ООО ПП «УралМетХолдинг». Для получения более подробной информации свяжитесь с нашими менеджерами по указанным телефонам.

Назначение

Гидроциклоны применяют для удаления из воды взвешенных элементов. Основное предназначение – классификация и обогащение в водной среде тонкоизмельченных материалов по крупности, сгущение и дешламация продуктов обогащения. Если в устройстве имеется магнитный активатор, устраняются соли жестких металлов. Преимуществом устройства является отсутствие необходимости затрачивать средства на электроэнергию и замену картриджей. Сточные воды качественно очистит гидроциклон.

Принципы работы

В устройстве нет вращающихся компонентов, что исключает необходимость подключения электродвигателя. Элементами устройства являются:

  • цилиндрическая камера,
  • коническая камера,
  • шламовая камера.

Поток сточных вод совершает движение по спирали, освобождается от примесей, вытекает через выходной патрубок.

Устройство и принцип работы

Конструкции всех видов гидроциклонов очень просты относительно других аппаратов промышленности, хотя имеют некоторые особенности.

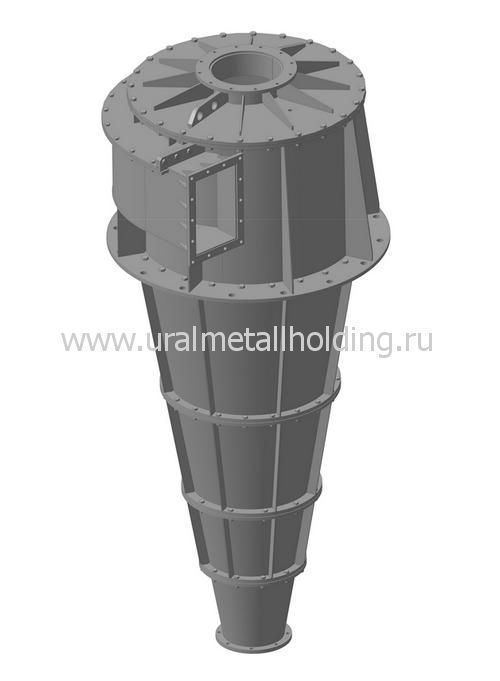

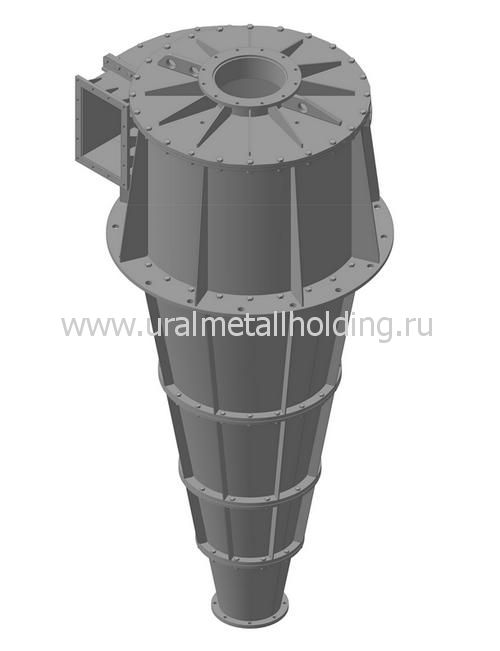

Гидроциклон имеет неподвижный корпус, состоящий из верхней цилиндрической и нижней конической частей. Разделение в гидроциклоне, в основном, происходит под действием центробежных сил. Для уменьшения износа корпус гидроциклона футеруют.

Достоинства гидроциклонов: высокая производительность, отсутствие в них движущихся частей, компактность, простота и легкость обслуживания, относительно небольшая стоимость, а также широкая область применения. Кроме того, в гидроциклонах может быть достигнута более тонкая сепарация с большей плотностью слива и без укрупнения мелких частиц. Гидроциклон может быть использован как самостоятельный аппарат, так и объединен в батарею из двух, трех и более гидроциклонов.

Технические характеристики

Угол конуса до 20°

Давление на вводе до 0,5 МПа (5 кгс/см2)

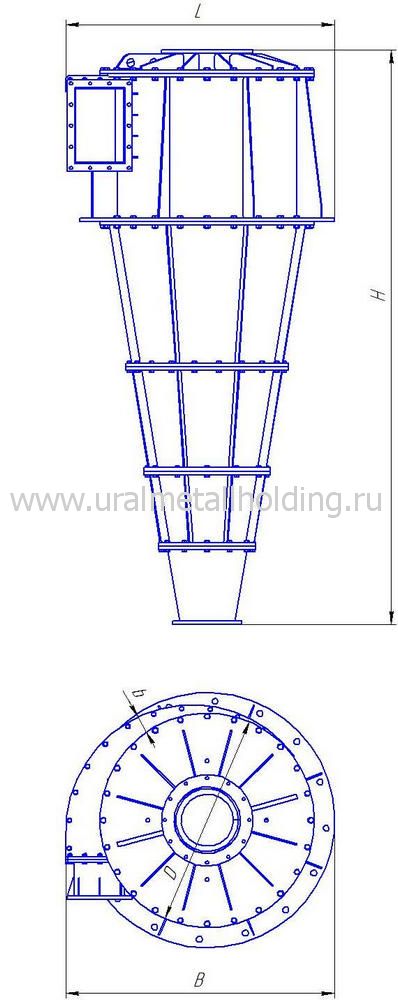

Основные размеры гидроциклона типа ГЦ

Тип гидроциклона Размеры, мм Масса, кг
D

d0

dэ

dп

L B H
ГЦ-25 25 7 6 4; 6; 8 120 70 200 5
ГЦ-50 50 13 12 6; 8; 12 230 100 400 20
ГЦ-75 75 22 17 8; 12; 17 300 350 600 100
ГЦ-150 150 40 32 12; 17(20); 24; 34 500 600 1100 100
50 40
ГЦ-250 250 80 65 24; 34; 48; 75 600 650 1400 200
ГЦ-360 360 115 90 34; 48; 75; 96 700 750 1900 300
ГЦ-500 500 160 130 48; 75; 96; 150 900 1000 2500 450
ГЦ-710 710 200 150 48; 75; 100; 150; 200 1200 1400 3500 1450
ГЦ-1000 1000 250 210 75;100; 150; 200; 250 1500 1600 4500 2400
ГЦ-1400 1400 380 300 150; 200; 250; 300; 350 2100 2200 6200 4500
ГЦ-2000 2000 500 400 250; 300; 350; 450 9500
