Тройники стальные сварные

Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:
Тройники

  • Тройники стальные круглого сечения
  • Тройники прямоугольного сечения
  • Тройники стальные круглого сечения
  • Тройники стальные круглого сечения

Назначение

В вентиляционных установках часто применяют тройники стальные ГОСТ 17375-2001, 17376-2001 - фасонные части, предназначенные для разветвления одного потока воздуха на два или для объединения двух потоков в один.

Устройство

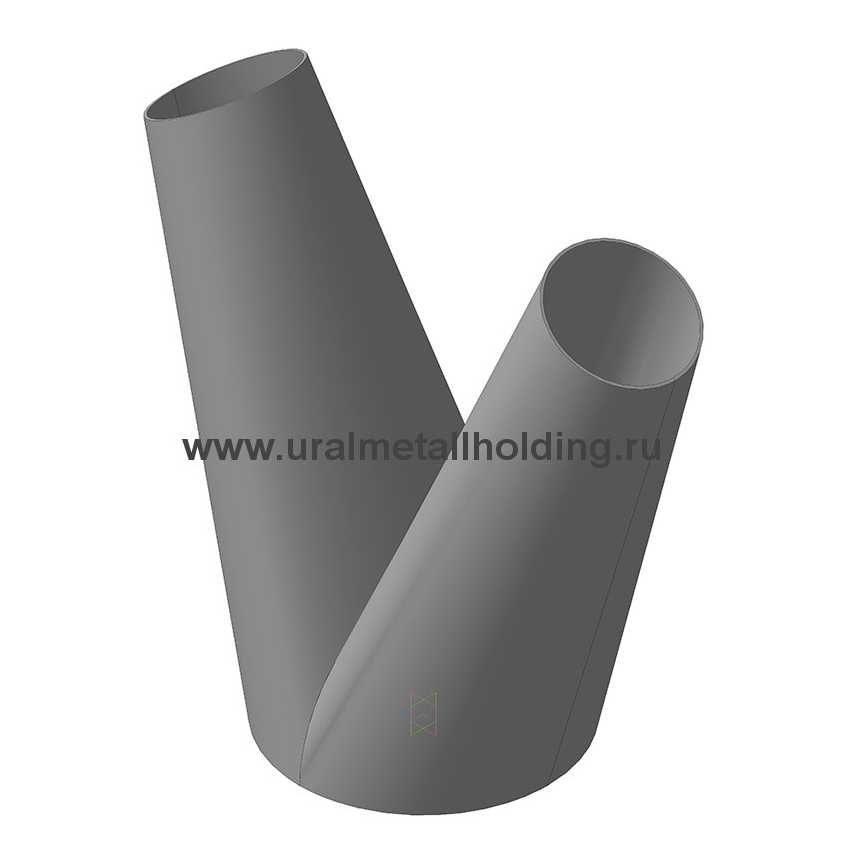

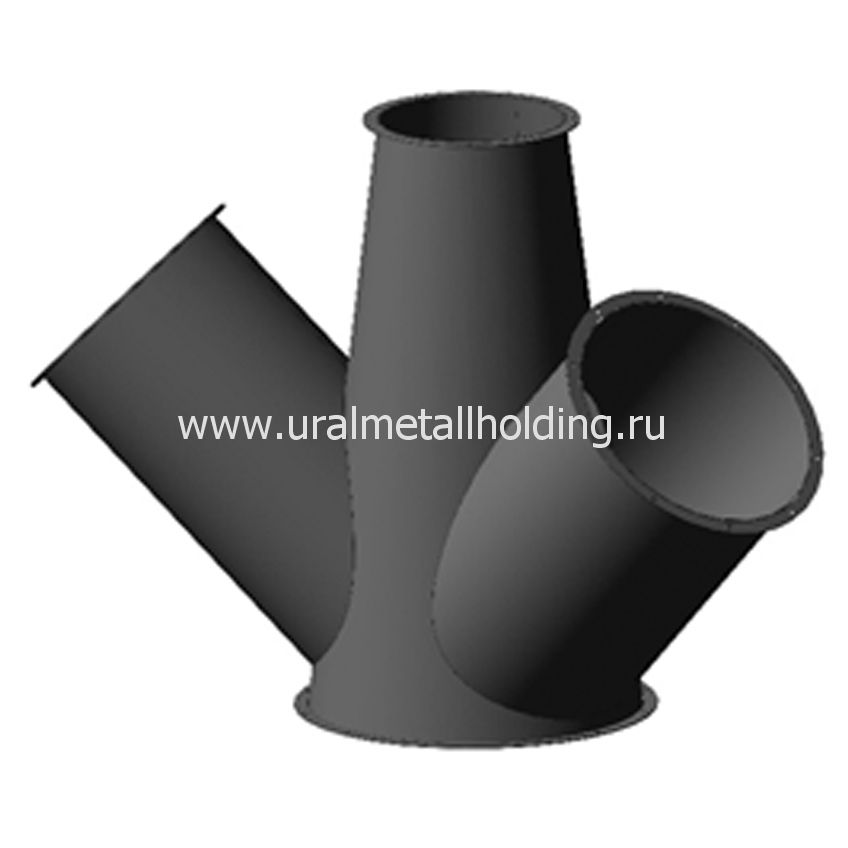

По форме тройники сварные делятся на прямые и штанообразные. У прямых тройников одна часть - ствол - является продолжением линии воздуховода и ось ствола перпендикулярна основанию тройника. Другая часть тройника - ответвление - отклонена от ствола под некоторым углом ?. У штанообразных тройников, применяемых, как правило, в системах аспирации и пневмотранспорта, обе части отклонены от оси воздуховода.

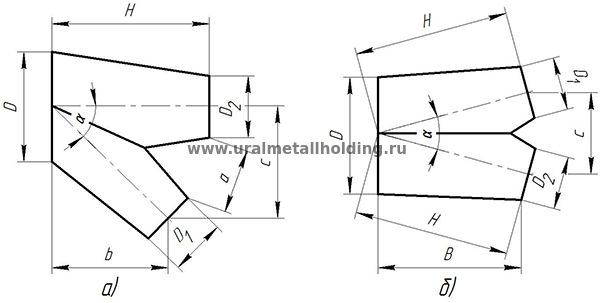

Рисунок 1 – Тройники.

а) прямой; б) штанообразный.

Основные размеры, определяющие конструкцию тройника: диаметр нижнего основания D, диаметр ствола D1, диаметр ответвления D2, высота тройника H, центральный угол или угол между осью ствола и осью ответвления α.

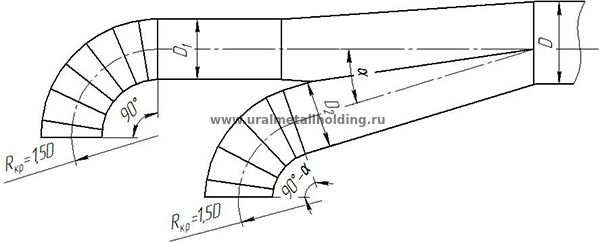

Рисунок 2 – Соединение тройника с воздуховодами и переходами

На рисунке показано, как с помощью прямого тройника с центральным углом α=30° и двух отводов – одного с центральным углом 90° и другого с центральным углом 90°- α=60° – выполнено разветвление потока при одновременном повороте его на 90°.

Технические характеристики

Технические условия на изготовление фасонных частей вентиляционных систем предусматривают стандартные тройники с центральным углом α=30° при диаметре нижнего основания ствола D до 630 мм включительно и с центральным углом α=45° при диаметре нижнего основания ствола D, равного или больше 710 мм. Такие тройники сварные дают возможность успешно использовать существующие стандартные отводы, для того чтобы выполнять разнообразные детали вентиляционных систем.

Таблица 1 – Размеры стандартных тройников

D, D1, D2, мм (наружный) α, град Н, мм с, мм В, мм
100 30 303 157 293
110 321 165 310
125 348 180 336
140 377 195 364
160 415 215 401
180 452 234 437
200 508 263 491
225 554 287 536
250 601 311 580
280 657 340 635
315 723 374 698
355 798 413 771
400 881 456 851
450 976 505 943
500 1068 553 1032
560 1180 611 1140
630 1312 679 1267
710 45 948 726 876
800 1057 809 976
900 1178 902 1089
1000 1299 994 1200
1120 1457 1115 1346
1250 1614 1235 1491
1400 1794 1373 1657
1600 2036 1558 1881

Тройники прямоугольного сечения

Устройство и принцип работы

Тройники стальные, цена на которые зависит от размера, прямоугольного сечения показаны на рисунке 3. Для построения развертки тройника надо знать ширину В нижнего основания боковой стенки ствола и ширину В2 верхнего основания боковой стенки ответвления, ширину А нижнего основания передних и задних стенок ствола и ответвления, высоту Н тройника.

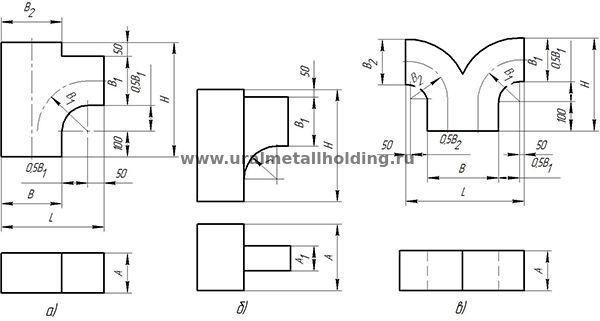

Рисунок 3 - Тройники прямоугольного сечения.

а, б) прямые; в) штанообразные.

В соответствии со стандартами ширина нижнего основания передних и задних стенок должна быть одинакова по всей высоте тройника. В тройниках, показанных на рисунке, ширина стенки ответвления по всей высоте одинакова и равна размеру А. В тройниках, изображенных на рисунке 3, ширина стенки ответвления A1 не равна ширине ствола А. Однако ширина стенки ответвления А1 остается постоянной по всей высоте ответвления. Штанообразные тройники прямоугольного сечения приведены на рисунке 3.

Тройники прямоугольного сечения изготовляют из пяти отдельных деталей, собираемых сваркой. Построение разверток сводится к вычерчиванию бокового вида и плана тройника. Для построения бокового вида следует пользоваться таблицей, в которой дана зависимость размеров тройников от ширины основания ствола и ответвления.

Ширина, В1, мм Высота тройника, Н, мм Ширина, В1, мм Высота тройника, Н, мм
прямого штанообразного прямого штанообразного
100 300 250 500 900 850
150 375 325 600 1050 1000
200 450 400 800 1350 1300
250 525 475 1000 1650 1600
300 600 550 1200 1950 1900
400 750 700 1600 2550 2500

Тройники стальные собирают вручную с помощью тех же приспособлений и инструментов, которые применяют при изготовлении воздуховодов и других фасонных, частей прямоугольного сечения.

Производством стальных тройников в Челябинске занимается ООО ПП «УралМетХолдинг».
