Назначение

Для соблюдения санитарных и технологических норм в помещениях различных зданий, должна быть предусмотрена соответствующая вентиляция. Чтобы распределить воздушный поток, применяется сеть для воздухопровода. Она состоит из различных компонентов: тройников, переходников и поворотов.

Воздуховодом называют замкнутый канал, необходимый для циркуляции воздуха в канале благодаря дисбалансу давления в нем.

Устройство

Воздуховоды для вентиляции имеют следующие основные характеристики:

  1. Площадь сечения.
  2. Форма (может быть круглой или прямоугольной).
  3. Жесткость (могут быть жесткими, гибкими или полугибкими).

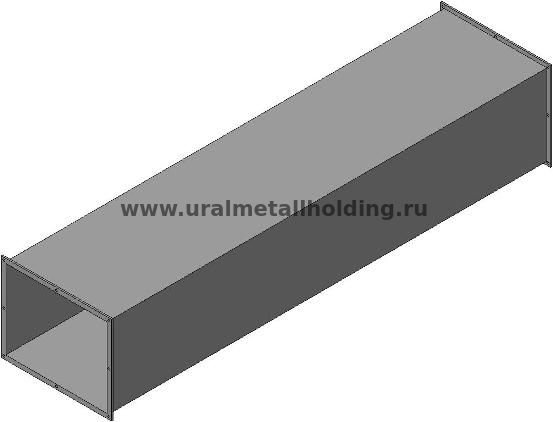

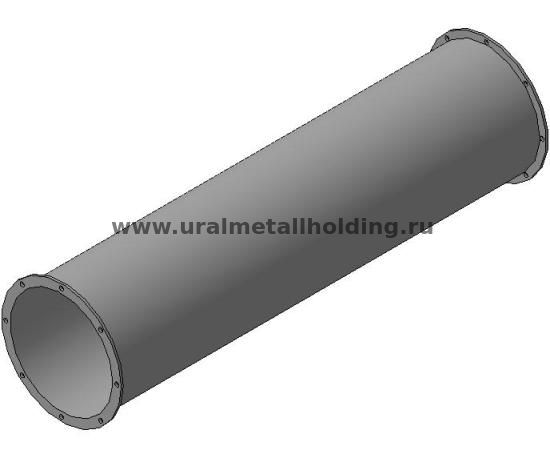

Стальные воздуховоды оцинкованные могут быть круглого и прямоугольного сечения установленных нормами размеров. Поэтому производство стальных воздуховодов возможно заранее.

Воздуховоды имеют нестандартные размеры для специальных видов обеспыливающей вентиляции (аспирации) на вредных производствах. Системы аспирации воздуха делятся на моноблочные и модульные.

Модульные системы аспирации более эффективны. Монтаж и проектирование модульных систем происходит согласно цели, которую преследует заказчик. В результате должно быть достигнуто полное соответствие характеристик произведенного устройства с процессом технологии, который потребовал его наличие. Воздуховоды являются основными узлами модульной системы аспирации.

Технические характеристики

Воздуховоды для вентиляции и воздуховоды для аспирации изготавливаются согласно ГОСТ. В настоящее время размеры воздуховодов (таблица 1) определяются ведомственными строительными нормами ВСН 353-86, утвержденными Госстроем СССР. Эти нормами следует руководствоваться при проектировании и монтаже систем вентиляции и кондиционирования воздуха. Воздуховоды круглого и прямоугольного сечения соответствуют СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха».

Таблица 1 - Нормируемые размеры поперечного сечения воздуховодов

Воздуховоды круглого сечения внутренним диаметром в мм Воздуховоды прямоугольного сечения внутренним размером в мм
1 2 3 4
100 100x150 500x500 600х2400*
125 100x200 500x600
140 100x250* 500x800 800x2400*
160 150x150 500x1000 800x3200*
180 150x200 500х1200* 1000х2400*
200 150x250 500х1600* 1000x3200*
-||- 200x200 500x2000* 1000x4000*
225 200x250
250 200x300 600x600 1200x2400
280 200x400 600x800 1200x3200*
325 200x500* 600х1000 1200x4000*
-||-   600x1200
355 250x250 600x1600* 1600x2400
400 250x300 600х2000* 1600x3200
450 250x400   1600x4000*
500 250x500 800x800 2000х2000
560 250x600* 800x1000 2000х2400
630 250x800* 800x1200 2000x3200
710   800х1600 2000x4000
-||- 300x300 800х2000*
800 300x400 1000x1000 2400x2400
900 300x500 1000x1200
1000 300x600 1000x1600 2400x3200
1120 300x800* 1000x2000 2400x4000
1250 300х1000*
1400 400x400 1200x1200 3200x3200
1600 400x500 1200x1600 3200x4000
1800 400x600 1200x2000
2000 400x800 1600x1600
-||- 400x1000* 1600x2000
-||- 400x1200*

Толщину стали в мм для воздуховодов, по которым перемещается воздух с температурой не более 80 °С, следует принимать:

а) для воздуховодов круглого сечения, указанных в графе 1 таблицы 1:

Диаметр, мм Толщина, мм
до 200 мм включ. 0,5
от 225 до 450 мм включ. 0,6
от 500 до 800 мм включ. 0,7
от 900 до 1600 мм включ. 1
от 1800 до 2000 мм включ. 1,4

б) для воздуховодов прямоугольного сечения, указанных в графах 2 и 3 таблицы 1, с применением при необходимости элементов жесткости:

Диаметр, мм Толщина, мм
размером от 100х150 до 200х250 мм включ. 0,5
размером от 200х300 до 1000х1000 мм включ. 0,7
размером от 1000х1200 до 1600х2000 мм включ. 0,9

Для сварных воздуховодов толщина стали определяется по условиям производства сварных работ.

Для воздуховодов, по которым предусматривается перемещение воздуха температурой более 80 °С или воздуха с механическими примесями или абразивной пылью, толщину стали следует обосновывать расчетом. Для увеличения срока эксплуатации применяется нержавеющая сталь.

Стальные воздуховоды круглого сечения, как и прямоугольного сечения, должны обладать гладкой внутренней поверхностью. Все сварные швы должны быть прямыми.

Изготовление воздуховодов

Изготовление воздуховодов происходит, как механизировано, так и ручным способом. Предварительно листы чистят от грязи и ржавчины специальными щетками из металла. Потом листы исправляют, если это необходимо. Это делается, чтобы не было различных неровностей.

Материал для изготовления металлических воздуховодов – листовая углеродистая и нержавеющая сталь. Она выпускается промышленным способом в следующих размерах:

  • 1500х6000 мм
  • 1000х2000 мм;
  • 1250х2500 мм;
  • 710х1420 мм.

Для изготовления воздуховодов больших диаметров требуется соединить сваркой несколько листов.

Учитывая способ сварки металла нужно разметить и раскроить листовую сталь для воздуховодов. Если способ сварки встык, то крой металлических листов нужно сделать без припусков. Если применяется автоматическая сварка, то припуски для соединений нужно оставить.

Как мы видим, изготовление воздуховодов дело серьезное, ответственное и трудоемкое, поэтому лучше доверить его профессионалам.

Производит стальные воздуховоды из нержавеющего и черного металла ООО ПП «УралМетХолдинг» в г.Челябинск,. Воздуховоды стальные для аспирации и вентиляции можно купить здесь в ассортименте.

Вы можете заказать воздуховоды для вентиляции и аспирации, цена которых будет от производителя.

Для изготовления воздуховодов больших диаметров два и более листа соединяют в картины сваркой. Их изготовляют из стали толщиной 1 мм и более. При этом следует иметь в виду, что картины делают шириной не более 2000 мм, так как механизмы для изготовления воздуховодов не могут обрабатывать листы большей ширины.

Картину необходимо составлять так, чтобы было как можно меньше отходов стального листа. Соединяют картины в воздуховоды таким образом, чтобы расположение швов соединяемых звеньев обеспечило наибольшую жесткость без всяких дополнительных устройств. Продольные швы соседних звеньев не должны совпадать.

Рисунок 1 - Участок воздуховода круглого сечения, составленный из трех звеньев.

Воздуховоды круглого сечения сваривают встык или внахлестку. Свариваемые листы должны быть ровными, очищенными от пыли и ржавчины. Воздуховоды малых диаметров, которые не удается сварить внахлестку, сваривают по отогнутым кромкам с одной стороны. Отдельные звенья воздуховодов больших диаметров изготовляют из двух половин, с обеих сторон которых отгибают кромки, а затем их сваривают.

Рисунок 2 – Схемы сварки круглых воздуховодов: а) внахлестку; б) по отогнутым кромкам с одной стороны; в) по отогнутым кромкам с двух сторон.

Продольные швы сваривают встык с предварительной прихваткой. Появившееся в отдельных местах коробление выпрямляют. Сварной шов должен быть ровным и плотным, без бугров и вмятин. По окончании всех сварочных работ звено выправляют на оправке вручную, места сварки зачищают.
