Отводы стальные круглого сечения

Назначение

Отводы являются фасонной частью воздуховодов, которая обеспечивает изменение направления воздушного потока. Внутренний и внешний контуры - криволинейны, центры кривизны, как правило, идентичны.

Устройство

Крайние части отвода называют стаканами 2, а внутренние – звеньями 3. Стакан в стандартном отводе представляет собой по форме половину звена. Наружная большая грань звена или стакана называется затылком 4, внутренняя меньшая грань - шейкой 1. Основные размеры, определяющие конструкцию отвода: диаметр D, радиус кривизны Rкр, число звеньев n и угол отвода ?. Диаметр D отвода определяется диаметром воздуховода, на котором он установлен, и должен быть одинаков с ним.

Для систем промышленной вентиляции стандартами установлен радиус кривизны Rкp, равный 1,5D где D - диаметр воздуховода, на котором этот отвод установлен, в исключительных случаях радиус кривизны отвода может быть иной, но для этого в проекте должно быть особое указание.

Число звеньев n зависит от того, насколько плавным должен быть отвод или на какой угол изменяется направление воздуховода.

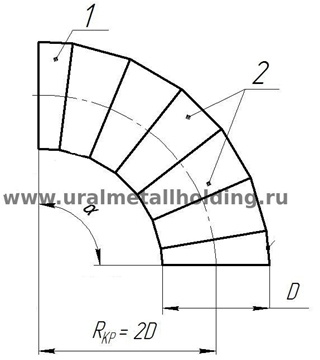

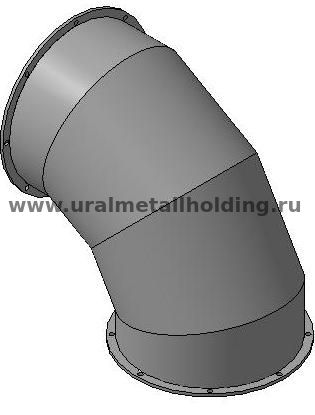

Рисунок 1 – Круглый отвод с центральным углом 90°.

1 – шейка, 2 – стакан, 3 – звенья, 4 – затылок

Таблица 1 – Размеры стандартных отводов, мм

Диаметр, D, мм Радиус кривизны, Rкр, мм Число звеньев, n, шт. Диаметр, D, мм Радиус кривизны, Rкр, мм Число звеньев, n, шт.
100 150 3 500 750 5
125 187,5 560 840
140 210 630 945
160 240 710 1065
180 270 800 1200
200 300 900 1350
225 337 1000 1500
250 375 1120 1680
280 420 1250 1875
315 487,5 1400 2100
355 532,5 1600 2400
400 600 5 1800 2700
450 675 2000 3000

Отводы стальные ГОСТ 17375-2001 с углом 90° для воздуховодов диаметром более 630 мм выполняют из пяти звеньев и двух стаканов. Отводы небольших диаметров можно изготовлять из трех звеньев и двух стаканов или из одного звена и двух стаканов. Следовательно, все стандартные отводы, изменяющие направление потока на 90° и выполненные из пяти звеньев и двух стаканов, имеют центральный угол звена 15° и центральный угол стакана 7,5°. Центральным углом называется угол, образованный двумя срезами звена или стакана. Для всего отвода центральный углом будет угол α, образованный его крайними гранями.

В стандартном отводе с центральным углом 90° при радиусе кривизны Rкp = 1,5D радиус кривизны шейки составит Rш=D, а радиус кривизны затылка Rзат = 2D. Часто приходится делать отводы стальные, цена которых зависит от размера, с центральным углом меньше 90° (например, 60, 45 или 30°). В таких случаях в отводах уменьшается число звеньев. Так, отвод с центральным углом 60° будет собран из трех стандартных звеньев и двух стаканов (3 х 15 + 2 х 7,5 = 60°). Отвод с центральным углом 45° состоит из двух звеньев и двух стаканов (2 х 15 + 2 х 7,5=45°), а отвод 30° - из одного звена и двух стаканов (1 х 15 + 2 х 7,5 = 30°).

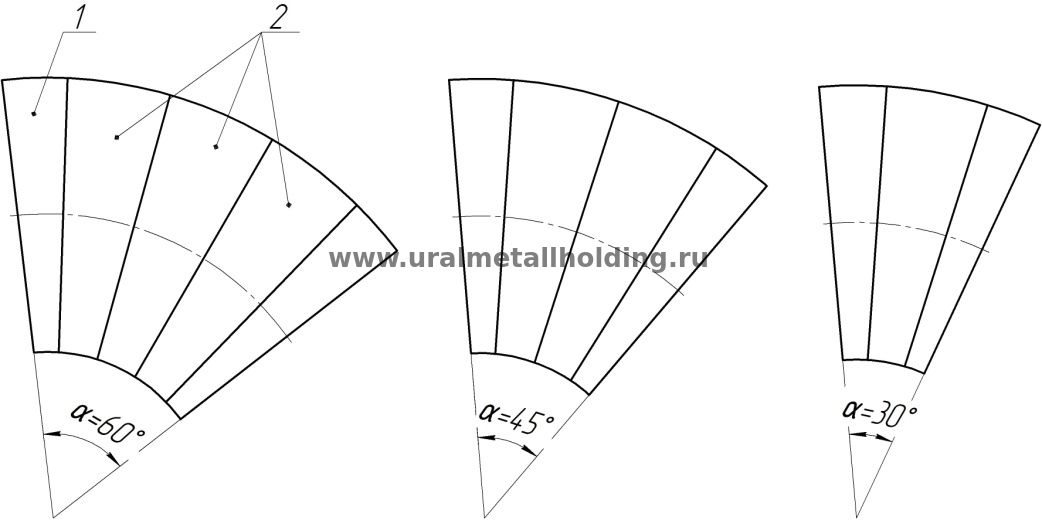

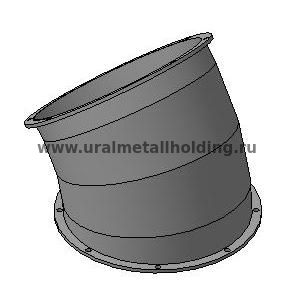

Рисунок 2 - Отводы с центральным углом 60, 45 и 30°.

1 – стакан, 2 – звенья.

Технические характеристики

Изготовление стальных отводов требует знать, из какой именно стали будут выполнены воздуховоды всей вентиляционной системы, так как отводы должны быть сделаны из такой же стали.

При изготовлении отводов допускаются отклонения от установленных размеров: диаметра – те же, что и воздуховодов круглого сечения; линейных размеров, т. е. размеров по длине, для отводов диаметром до 450 мм ± 10 мм, диаметром 500 мм и более ± 15 мм.

Для воздуховодов систем пневмотранспорта, а также систем, работающих в особых условиях, конструкции отводов и способ их изготовления должны быть указаны в проектах.

Отводы прямоугольного сечения

Назначение

Фасонные части прямоугольных систем кондиционирования и вентиляции применяются для соединения прямоугольных воздуховодов, перехода с одного сечения (квадрат) на другое, разветвления, повороты вентиляционной трассы и прочее. С помощью фасонных прямоугольных деталей воздуховода создаются разветвленные трассы системы воздуховодов.

Устройство и технические характеристики

Отводы прямоугольного сечения показаны на рисунке 3. Размеры сторон А х В отвода должны соответствовать размерам сторон воздуховода, указанным в нормалях. Радиус кривизны отводов Rкp принимают равным ширине отвода В. В соответствии с этим радиус кривизны шейки равен 0,5 В, а радиус кривизны затылка отвода - 1,5 В. Размер Н, равный размеру L, определяют по формуле H=L=1,5B+50мм.

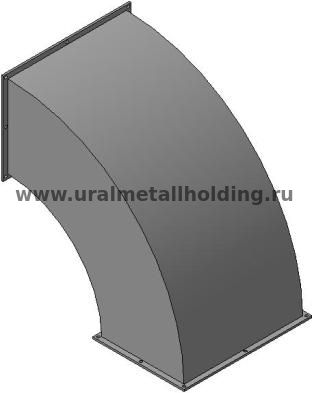

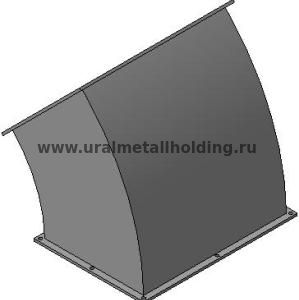

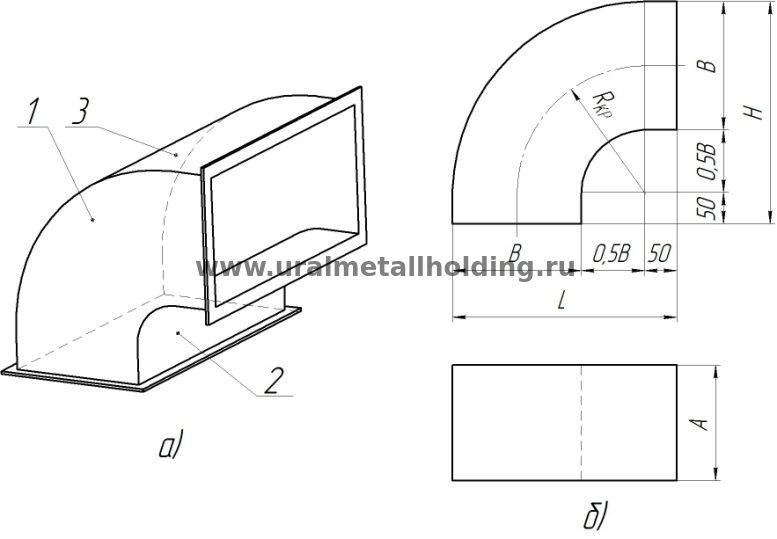

Рисунок 3 – Стандартный прямоугольный отвод.

а) общий вид: 1 – боковая стенка, 2 – шейка, 3 – затылок; б) вид сбоку и план.

Прямоугольный отвод изготавливают из четырех деталей: двух боковых стенок 1, шейки 2 и затылка 3.

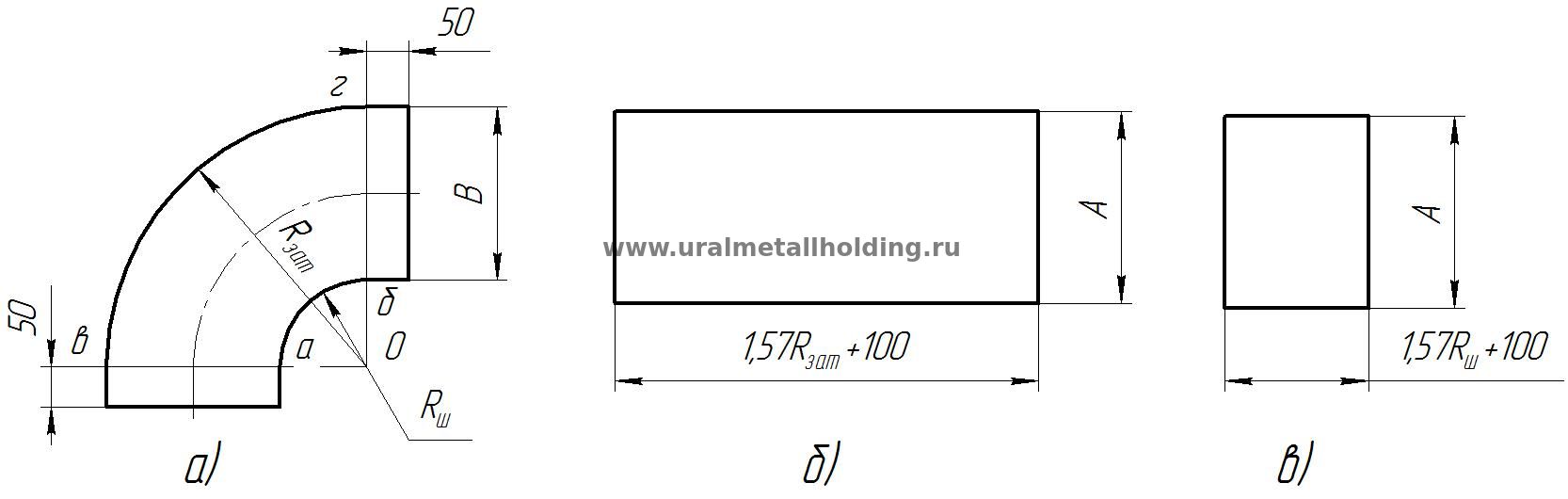

Рисунок 4 – Построение деталей прямоугольного отвода.

а) боковые стенки; б) затылок; в) шейка.

При вычерчивании боковых стенок на плотной бумаге, картоне или непосредственно на стальном листе вначале проводят две взаимно перпендикулярные оси. Из точки пересечения О радиусом шейки Rш = 0,5В проводят дугу до пересечения с осями в точках а и б. Радиусом, равным Rзат = 1,5 В, проводят вторую дугу до пересечения с осями в точках в и г. Из точек г и б проводят прямые, параллельные горизонтальной оси, длиной до 50 мм и соединяют их концы вертикальной прямой. Из точек в и а также чертят прямые, параллельные оси, длиной 50 мм и соединяют их горизонтальной прямой. Вычерченная фигура представляет собой боковую стенку отвода.

Развертку затылка строят таким образом. Вычерчивают прямоугольник, одна сторона которого равна А, т. е. одной из сторон отвода, а другая равна 2πRзат /4 + 100 мм, или 1,57Rзат + 100 мм.

Развертку шейки строят так же. Одну сторону прямоугольника принимают равной А, а другую — 2πRш /4 + 100 мм или 1,57Rш + 100 мм.

Боковые стенки с затылком и шейкой соединяют сваркой. Затем к отводу прикрепляют фланцы.
