Переходы сварные

Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02

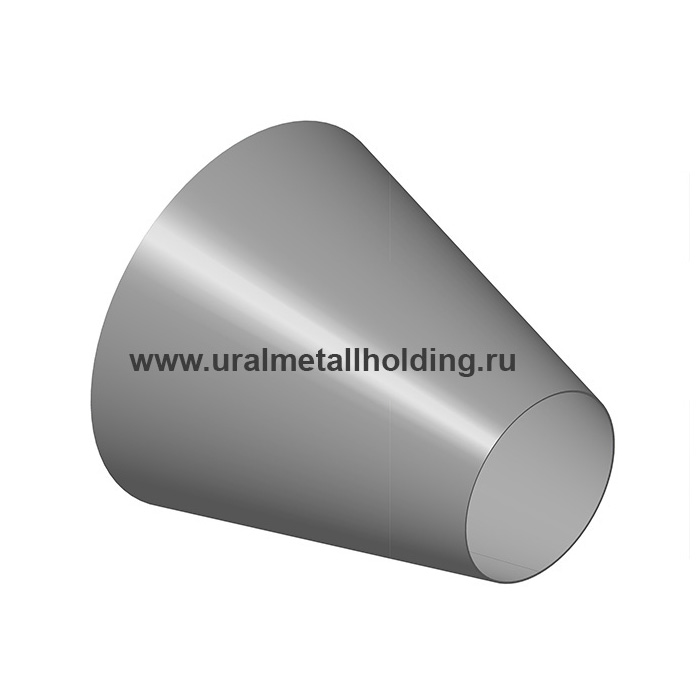

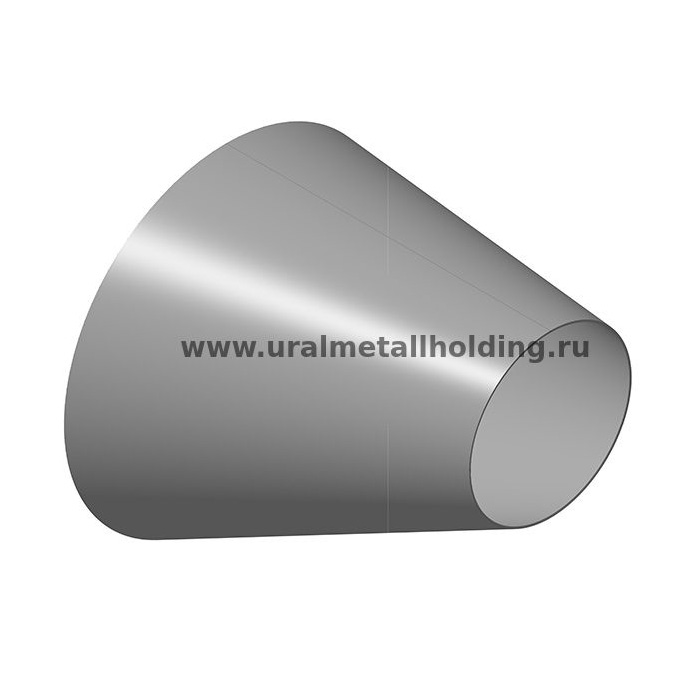

Назначение

Переходы сварные –это один из видов деталей для трубопровода, с помощью которого постепенно изменяют диаметр трубы. Переходы различаются начальным и конечным диаметрами и длиной, которая определяет, насколько резким будет переход от одного диаметра к другому.

Устройство

Наше предприятие изготовит переходы сварные по следующим стандартам:

ОСТ 34.10.753-97 Переходы сварные листовые,
ОСТ 36-22-77 Детали трубопроводов Dу 500 - 1400 мм сварные из углеродистой стали на Ру=2,5 МПа (≈25 кгс/см2). Переходы концентрические и эксцентрические,
Серия 5.903-13 Детали трубопроводов для тепловых сетей.

Пределы применения сварных листовых переходов приведены в таблице 1

Технические характеристики

Таблица 1

Условное давление P_у, МПа (кг/см ²)	Рабочее давление P_раб, МПа (кгс/см ²) для температуры рабочей среды, °С
Условное давление P_у, МПа (кг/см ²)	200	250	300	350
2,5 (25)	2,2 (22)	2,2 (22)	1,9 (19)	1,7 (17)
1,6 (16)	1,6 (16)	1,4 (14)	1,2 (12)	-

Конструкция и размеры сварных листовых концетрических переходов должны соответствовать указанным на рисунке 1 и в таблице 2.

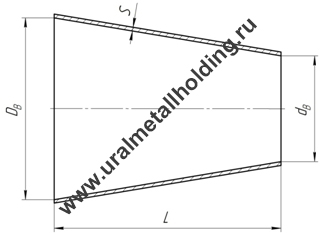

Рисунок 1 –Концентрический переход

Таблица 2 (размеры в миллиметрах)

Обозначение	Давление Р _у, МПа (кгс/см ²)	Условные проходы D_уxd _у	Размеры присоединяемых труб		D _B	d _В	S	L	Масса, кг
Обозначение	Давление Р _у, МПа (кгс/см ²)	Условные проходы D_уxd _у	D _НxS ₁	d _НxS ₂	D _B	d _В	S	L	Масса, кг
01	2,5 (25)	500х250	530х8	273х8	516	255	10	615	62,5
02		500х300		325х8		307		490	53,3
03		500х350		377х9		357		375	42,8
04		500х400		426х10		406		260	31,4
05		600х500	630х12	325х8	608	307	12	710	102,6
06		600х350		377х9		357		590	90,1
07		600х400		426х10		406		475	76,0
08		600х500		325х8		512		225	39,8
09		700х350	720х9	377х9	704	357	10	815	113,2
10		700х400		426х10		406		700	101,7
11		700х500		530х8		512		450	71,7
12		700х600		630х12		604	12	235	47,3
13		800х400	820х11	426х10	802	406		930	176,9
14		800х500		530х8		512		680	140,7
15		800х600		630х12		604		465	102,7
16		800х700		720х9		700		240	56,5
17		1000х500	1020х14	530х8	996	512	14	1140	314,1
18		1000х600		630х12		604		920	269,7
19		1000х700		720х9		700		695	215,6
20		1000х800		820х11		794		475	155,2
21		1200х600	1220х14	630х12	1196	604	16	1390	522,4
22		1200х700		720х9		700		1165	460,6
23		1200х800		820х11		794		945	391,5
24		1200х1000		1020х14		988		490	221,8
25		600х300	630х8	325х6	616	311	10	720	87,4
26		600х400		426х9		410		485	65,2
27		600х500		530х8		512		245	36,2
28		700х400	720х9	426х9	704	410		690	100,7
29		700х500		530х8		512		450	71,7
30		700х600		630х8		612		215	37,0
31	1,6 (16)	800х400	820х9	426х9	806	410		930	147,6
32		800х500		530х8		512		690	118,7
33		800х600		630х8		612		455	84,0
34		800х700		720х9		700		250	48,6
35		1000х500	1020х10	530х8	1004	512		1155	228,1
36		1000х600		630х8		612		920	193,4
37		1000х700		720х9		700		715	158,0
38		1000х800		820х9		798		485	113,3
39		1200х600	1220х11	630х8	1202	612	12	1390	392,4
40		1200х700		720х9		700		1180	350
41		1200х800		820х9		798		950	295,9
42		1200х1000		1020х10		996		485	165,7
43		1400х700	1420х14	720х9	1396	700	14	1640	624,0
44		1400х800		820х9		798		1405	560,7
45		1400х1000		1020х10		996		940	408,5
46		1400х1200		1220х11		1194		475	223,2
47		1600х800	1620х14	820х9	1596	798		1875	815,5
48		1600х1000		1020х10		1596		1410	663,2
49		1600х1200		1220х11		1194		945	477,9
50		1600х1400		1420х14		1388		490	264,1

Конструкция и размеры сварных листовых эксцентрических переходов должны соответствовать указанным на рисунке 2 и в таблице 3.

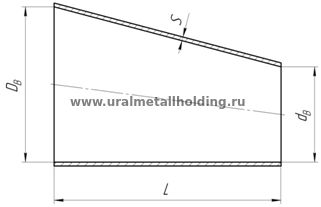

Рисунок 2 –Эксцентрический переход

Таблица 3 (размеры в миллиметрах)

Обозначение	Давление Pу, МПа (кгс/см ²)	Условные проходы Dу×dу	Размеры присоединяемых труб		Dв	dв	S	L	Масса, кг
Обозначение	Давление Pу, МПа (кгс/см ²)	Условные проходы Dу×dу	Dн×S ₁	dн×S ₂	Dв	dв	S	L	Масса, кг
51	2,5 (25)	500×250	530×8	273×8	516	255	10	615	62,9
52		500×300		325×8		307		490	53,6
53		500×350		377×9		357		375	43,2
54		500×400		426×10		406		260	31,4
55		600×300	630×12	325×8	608	307	12	710	103,2
56		600×350		377×9		357		590	90,7
57		600×400		426×10		406		475	76,5
58		600×500		530×8		512		225	40,1
59		700×350	720×9	377×9	704	357	10	815	116,1
60		700×400		426×10		406		700	102,4
61		700×500		530×8		512		450	72,2
62		700×600		630×12		604	12	235	48,7
63		800×400	820×11	426×10	802	406		930	178,4
64		800×500		530×8		512		680	142,1
65		800×600		630×12		604		465	103,5
66		800×700		720×9		700		240	57,2
67		1000×500	1020×14	530×8	996	512	14	1140	316,8
68		1000×600		630×12		604		920	272,3
69		1000×700		720×9		700		695	217,5
70		1000×800		820×11		794		475	156,6
71		1200×600	1220×14	630×12	1196	604	16	1390	527,5
72		1200×700		720×9		700		1165	460,8
73		1200×800		820×11		794		945	395,9
74		1200×1000		1020×14		988		490	225,1
75	1,6 (16)	600×300	630×8	325×6	616	311	10	720	88,1
76		600×400		426×9		410		485	72,6
77		600×500		530×8		512		245	36,4
78		700×400	720×9	426×9	704	410		690	101,5
79		700×500		530×8		512		450	72,2
80		700×600		630×8		612		215	37,3
81		800×400	820×9	426×9	806	410		930	148,9
82		800×500		530×8		512		690	119,5
83		800×600		630×8		612		455	84,8
84		800×700		720×9		700		250	49,3
85		1000×500	1020×10	530×8	1004	512	10	1155	229,6
86		1000×600		630×8		612		920	194,9
87		1000×700		720×9		700		715	159,5
88		1000×800		820×9		798		485	114,5
89		1200×600	1220×11	630×8	1202	612	12	1390	395,7
90		1200×700		720×9		700		1180	353,0
91		1200×800		820×9		798		950	299,0
92		1200×1000		1020×10		996		485	167,2
93		1400×700	1420×14	720×9	1396	700	14	1640	629,2
94		1400×800		820×9		798		1405	614,1
95		1400×1000		1020×10		996		940	412,5
96		1400×1200		1220×11		1194		475	224,7
97		1600×800	1620×14	820×9	1596	798		1875	822,4
98		1600×1000		1020×10		1596		1410	668,9
99		1600×1200		1220×11		1194		945	481,5
100		1600×1400		1420×14		1388		490	265,5

Скачать коммерческое
предложение 761 Кб, pdf

Преимущества сотрудничества

Продукцию завода за прошедшие годы успели оценить ведущие предприятия России, а география наших поставок металлопроката и изделий из него продолжает расширяться. Налажена широкая партнерская сеть, способствующая взаимовыгодной реализации разносортной линейки металлопроката и всего разнообразия типов металлоконструкций.

применение и своевременное освоение новейших технологий обработки металла

готовность работать с проектами любой сложности и объема

постоянное развитие производственной базы и оснащения предприятия

обеспечение гибкой логистики и быстрой доставки изделий заказчикам

забота о мобильности комплектации заказа и удобстве его хранения

всемерный контроль качества изготовления металлоконструкций и металлопроката

Узнайте детали сотрудничества или задайте нам вопрос
