Отводы секторные сварные

Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02
  • Отводы секторные сварные

Назначение

При прокладке трубопроводов и технологических систем применяются сварные (стальные) секторные отводы. Подгонка на месте строительства является очень сложной и трудоёмкой задачей, поэтому ни одно строительство трубопровода и теплотрассы не обходится без использования отводов (колен) произведённых в промышленных условиях.

Секторные (сегментные) отводы предназначены для соединения труб большого диаметра с определённым углом разворота потока. Отвод сварной может быть изготовлен под разными углами. Наиболее распространённые углы отводов 30, 45, 60, 90 градусов.

Устройство

Сварные секторные отводы могут быть произведены из различных видов сталей (углеродистой, низколегированной, высоколегированной, корозионно-стойкой, жаростойкой и жаропрочной).

Предприятие производит различные секторные сварные отводы из углеродистых и легированных сталей, в том числе и для трубопроводов тепловых электростанций по следующим стандартам:

  • Серия 5.903-13 (детали трубопроводов для тепловых сетей)
  • ОСТ 36-43-81 (отводы сварные Dу≤500, Ру=10 МПа)
  • ОСТ 36-21-77 (углеродистые, сварные детали Dу=500-1400 мм, Ру=2,5 МПа)
  • ОСТ 34.10.752-97 (для тепловых электростанций Pраб=2,2 МПа, t≤ 450°C)

ОСТ 34.10.752-97 распространяется на сварные секторные колена из углеродистой и низколегированной сталей для трубопроводов теплоых электростанций. Сварные секторные колена предназначены для применения на трубопроводах, на которые распространяются РД 03-94.

Технические характеристики

Пределы применения сварных секторных колен приведены в таблице 1.

Условное давление Р у, МПа (кгс/см 2) Рабочее давление Р раб, МПа (кгс/см 2) для температуры рабочей среды, °С
200 250 300 350

2,5 (25)

2,2 (22)

2,2 (22)

1,9 (19)

1,7 (17)

1,6 (16)

1,6 (16)

1,4 (14)

1,2 (12)

-

Для трубопроводов тепловых сетей допускается применение сварных секторных колен на рабочее давление до 2,5 МПа при рабочей температуре до 200 °С.

Конструкция и размеры сварных секторных отводов должен соответствовать указанным на рисунках 1, 2 и таблицах 2, 3, 4, 5, 6.

Таблица 2

Обозначение отвода секторного сварного Условное давление Р у, (кгс/см 2) Условный проход, Dу, мм Размеры присоединяемых труб DНх S, мм D Н1, мм S 1, мм R, мм Масса, кг
Колена с углом 15°

001

2,5 (25)

100

108х4

108

4

435

2,3

002

125

133х4

133

445

3,9

003

150

159х5

159

5

460

4,3

004

200

219х7

219

7

490

8,6

005

250

273х8

273

8

520

12,8

006

300

325х8

325

545

15,7

007

350

377х9

377

9

570

21,0

008

400

426х10

426

10

595

27,2

009

500

530х8

530

8

800

32,9

010

645

39,3

011

600

630х12

630

(12)

950

66,1

012

695

53,6

013

700

720х9

720



1080

62,2

014

11

740

58,6

015

800

820х11

820

1230

73,1

016

820

71,3

017

1000

1020х14

1020

14

1530

144,1

018

1020

132,3

019

1200

1220х14

1220

1830

206,0

020

(18)

1220

231,9

021

1,6 (16)

400

426х9

426

10

640

25,6

022

595

27,2

023

600

630х8

630

(10)

950

55,1

024

695

44,7

025

700

720х9

720

9

740

48,0

026

800

820х9

820

1230

59,8

027

820

58,3

028

1000

1020х10

1020

10

1530

102,7

029

1020

94,3

030

1200

1220х11

1220

11

1830

161,6

031

1220

141,3

032

1400

1420х14

1420

(14)

2130

278,0

033

1420

236,6

034

1600

1620х14

1620

2430

361,9

035

(18)

1620

363,3

Таблица 3

Обозначение отвода секторного сварного Условное давление Р у, (кгс/см 2) Условный проход, Dу, мм Размеры присоединяемых труб DНх S, мм D Н1, мм S 1, мм R, мм Масса, кг
Колена с углом 30°

036

2,5 (25)

100

108х4

108

4

240

2,4

037

125

133х4

133

255

3,1

038

150

159х5

159

5

270

4,7

039

200

219х7

219

7

295

9,7

040

250

273х8

273

8

410

17,1

041

300

325х8

325

490

23,0

042

350

377х9

377

9

570

25,4

043

400

426х10

426

10

640

36,0

044

500

530х8

530

8

800

44,6

045

11

530

55,3

046

600

630х12

630

(12)

950

94,8

047

630

81,8

048

700

720х9

720

9

1080

92,8

049

11

720

95,2

050

800

820х11

820

1230

146,8

051

820

98,5

052

1000

1020х14

1020

14

1530

288,5

053

1020

194,1

054

1200

1220х14

1220

1830

413,4

055

(18)

1220

356,8

056

1,6 (16)

400

426х9

426

10

640

32,4

057

426

34,4

058

500

530х8

530

8

530

40,3

059

600

630х8

630

(10)

950

79,0

060

630

68,3

061

700

720х9

720

9

720

77,9

062

800

820х9

820

1230

120,2

063

820

80,6

064

1000

1020х10

1020

10

1530

206,4

065

1020

138,6

066

1200

1220х11

1220

11

1830

325,0

067

1220

218,0

068

1400

1420х14

1420

(14)

2130

558,6

069

1420

374,6

070

1600

1620х14

1620

2430

727,9

071

(18)

1620

626,2

Таблица 4

Обозначение отвода секторного сварного Условное давление Р у, (кгс/см 2) Условный проход, Dу, мм Размеры присоединяемых труб DНх S, мм D Н1, мм S 1, мм R, мм Масса, кг
Колена с углом 45°

072

2,5 (25)

100

108х4

108

4

305

3,6

073

125

133х4

133

320

4,6

074

150

159х5

159

5

330

7,1

075

200

219х7

219

7

360

14,6

076

250

273х8

273

8

410

23,0

077

300

325х8

325

490

31,5

078

350

377х9

377

9

570

46,2

079

400

426х10

426

10

640

64,3

080

500

530х8

530

8

800

66,9

081

11

530

76,2

082

600

630х12

630

(12)

950

141,7

083

630

113,9

084

700

720х9

720

9

1080

138,2

085

11

720

133,4

086

800

820х11

820

1230

218,9

087

820

169,9

088

1000

1020х14

1020

14

1530

431,2

089

1020

281,9

090

1200

1220х14

1220

1830

616,9

091

(18)

1220

534,2

092

1,6 (16)

400

426х9

426

10

640

64,3

093

500

530х8

530

8

530

55,5

094

600

630х8

630

(10)

950

118,5

095

630

95,0

096

700

720х10

720

9

720

109,3

097

800

820х10

820

1230

179,3

098

820

138,9

099

1000

1020х10

1020

10

1530

308,2

100

1020

206,5

101

1200

1220х11

1220

11

1830

484,7

102

1220

325,9

103

1400

1420х14

1420

(14)

2130

835,7

104

1420

561,9

105

1600

1620х14

1620

2430

1096,4

106

(18)

1620

945,1

Таблица 5

Обозначение отвода секторного сварного Условное давление Р у, (кгс/см 2) Условный проход, Dу, мм Размеры присоединяемых труб DНх S, мм D Н1, мм S 1, мм R, мм Масса, кг
Колена с углом 60°

107

2,5 (25)

100

108х4

108

4

240

3,8

108

125

133х4

133

255

4,9

109

150

159х5

159

5

270

7,6

110

200

219х7

219

7

295

15,7

111

250

273х8

273

8

410

28,8

112

300

325х8

325

490

39,8

113

350

377х9

377

9

570

50,8

114

400

426х10

426

10

640

72,0

115

500

530х8

530

8

800

89,2

116

11

500

96,6

117

600

630х12

630

(12)

950

189,2

118

630

145,2

119

700

720х9

720

9

1080

135,6

120

11

720

171,1

121

800

820х11

820

1230

293,7

122

820

197,0

123

1000

1020х14

1020

14

1530

577,1

124

1020

388,2

125

1200

1220х14

1220

1830

326,7

126

(18)

1220

713,5

127

1,6 (16)

400

426х9

426

10

640

64,8

128

426

58,7

129

500

530х8

530

8

530

70,3

130

600

630х8

630

(10)

950

158,1

131

630

121,4

132

700

720х10

720

9

720

140,1

133

800

820х9

820

1230

240,5

134

820

161,3

135

1000

1020х10

1020

10

1530

412,8

136

1020

277,2

137

1200

1220

1220

11

1830

650,0

138

1220

436,1

139

1400

1420х14

1420

(14)

2130

1117,2

140

1420

748,8

141

1600

1620х14

1620

(18)

2430

1455,7

142

1620

1252,3

Таблица 6

Обозначение отвода секторного сварного Условное давление Р у, (кгс/см 2) Условный проход, Dу, мм Размеры присоединяемых труб DНх S, мм D Н1, мм S 1, мм R, мм Масса, кг
Колена с углом 90°

143

2,5 (25)

100

108х4

108

4

305

6,2

144

125

133х4

133

320

8,1

145

150

159х5

159

5

330

12,3

146

200

219х7

219

7

360

25,6

147

250

273х8

273

8

410

40,9

148

300

325х8

325

490

56,8

149

350

377х9

377

9

570

84,3

150

400

426х10

426

10

640

118,4

151

500

530х8

530

8

800

134,0

152

11

530

138,5

153

600

630х12

630

(12)

950

283,3

154

630

209,4

155

700

720х9

720

9

1080

276,4

156

11

720

247,6

157

800

820х11

820

1230

438,8

158

820

317,7

159

1000

1020х14

1020

14

1350

862,5

160

1020

579,0

161

1200

1220х14

1220

1830

1233,7

162

(18)

1220

1068,5

163

1,6 (16)

400

426х9

426

10

640

118,4

164

500

530х8

530

8

530

100,7

165

600

630х8

630

(10)

950

236,7

166

630

174,6

167

700

720х10

720

9

720

202,8

168

800

820х9

820

1230

358,5

169

820

259,9

170

1000

1020х10

1020

10

1530

616,3

171

1020

413,0

172

1200

1220х11

1220

11

1830

969,4

173

1220

651,8

174

1400

1420х14

1420

(14)

2130

1671,3

175

1420

1123,8

176

1600

1620х14

1620

2430

2206,2

177

(18)

1620

1901,6

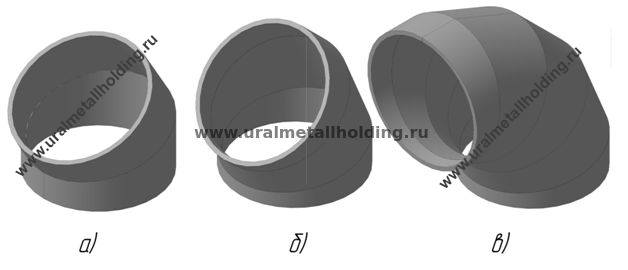

Рисунок 2 – Основные размеры отводов

а – коленья 15°, 30°; б - коленья 45°, 60°; в - коленья 90°.
