Переходы

Производство переходов для систем аспирации, а также проектированием систем аспирации в Челябинске осуществляет ООО ПП «УралМетХолдинг». Для получения более подробной информации свяжитесь и нашими менеджерами по указанным телефонам.

  • Переходы для вентиляции

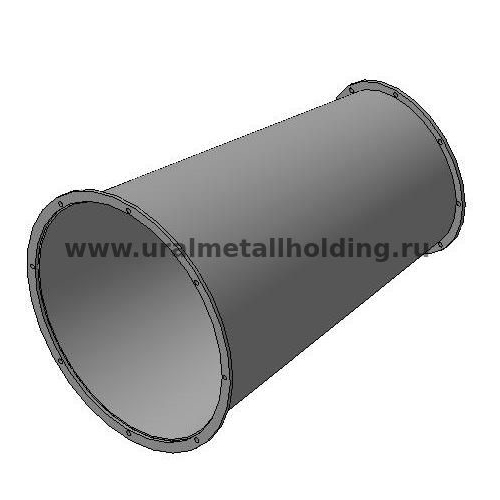

    Переход круглого сечения

  • Производство воздуховодов

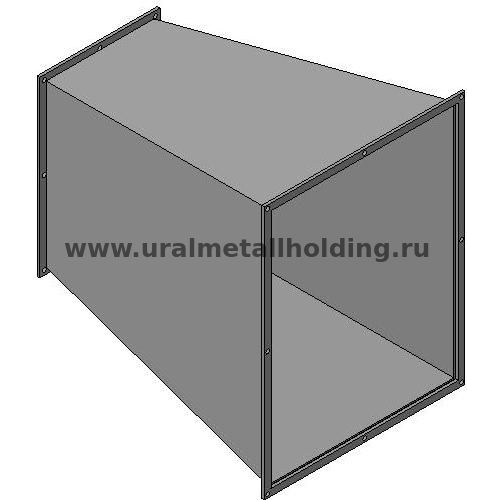

    Переход прямоугольного
    сечения

  • Переходы для вентиляции

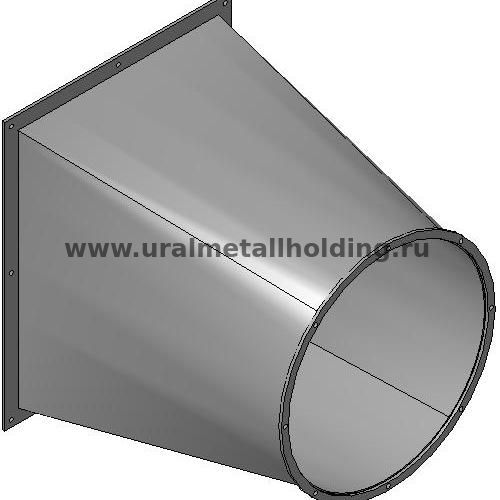

    Переход с круглого
    сечения на
    прямоугольное

Назначение

Воздуховоды различных сечений, а также воздуховоды с оборудованием (вентиляторами, пылеулавливающим оборудованием, местными отсосами, воздухонагревателями и т.п.) соединяют переходами различных форм. Так, например, два круглых воздуховода разных диаметров соединяют переходом с круглого сечения на круглое. Прямоугольные воздуховоды неодинакового сечения соединяют переходами с прямоугольного на прямоугольное сечение. Если надо соединить круглый воздуховод с прямоугольным, используют переход с круглого сечения на прямоугольное.

Устройство

Переходы для аспирации и промышленной вентиляции изготавливаются из углеродистой или нержавеющей стали толщиной от 3 мм. При отсутствии специальных требований к выбору материала переходы обычно изготавливаются из листовой стали марки Ст3.

Размеры переходов определяются ведомственными строительными нормами ВСН 353-86, утвержденными Госстроем СССР. Переходы могут быть прямыми и косыми (эксцентрическими). В прямых переходах ось, проходящая через центры отверстий, перпендикулярна плоскостям этих отверстий и является осью симметрии перехода. У косых переходов эта ось наклонена и сами переходы не симметричны по отношению к ней. Изготовление любого перехода начинают с построения его развертки.

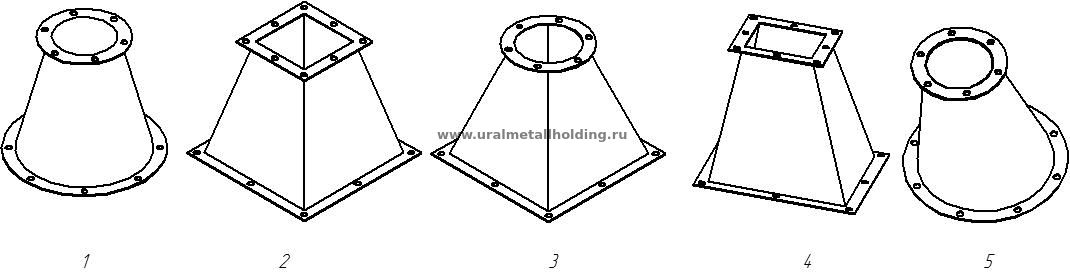

По форме переходов существуют:

  1. С круглого сечения на круглое;
  2. С прямоугольного сечения на прямоугольное;
  3. С круглого сечения на прямоугольное;
  4. Эксцентрический с прямоугольного сечения;
  5. Эксцентрический с круглого сечения.

Формы переходов

Для соединения переходов с другими элементами системы аспирации используют фланцевое соединение. Фланцы могут быть приварными или поворотными при необходимости, а толщина фланца должна быть больше толщины металла деталей соединяемых изделий.
