Сальник набивной серия 5.900-2 Ду 50...1400
по телефону:8-800-600-90-51
звонок по РФ бесплатно
(351) 268-90-01, 268-90-02
через сайт:
Назначение
Сальники набивные предназначены для пропуска металлических труб через стены водопроводно-канализационных сооружений в мокрых и сухих грунтах по всей территории России.
Сальники могут применяться при перепаде давления на сальнике не более 0,1 МПа (10 м вод. столба) при температуре не выше плюс 50 градусов С при неагрессивных средах.
Устройство и принцип работы
Сальник набивной состоит из корпуса и набивки.
Зазор между корпусом и пропускаемой через сальник трубой плотно набивается просмоленной или битуминизированной пеньковой прядью, предварительно скрученной в жгут, которая по краям зачеканивается асбестоцементной смесью и замазывается мастикой.
Сальник выбирается так, чтобы толщина стены была равна или меньше длины корпуса сальника. Для предохранения корпуса сальника от смещения его необходимо надежно закрепить и приварить к проходящей рядом горизонтальной и вертикальной арматуре.
Техническая характеристика
В серии представлены набивные сальники с длиной корпуса L (мм) для пропуска труб через стены сооружений труб с условным проходом Ду 50, 80, 100, 125, 150, 200, 250, 300 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм. Шифр сальника соответствует Ду пропускаемой через него трубы.
Сальники набивные L-200
.jpg)
| Обозначение | Шифр сальника | D, мм | D1, мм | D2, мм | Масса сальника, кг |
|---|---|---|---|---|---|
| ТМ 89 | Ду 50 | 57 | 114 | 185 | 5,9 |
| -01 | Ду 80 | 89 | 140 | 215 | 6,9 |
| -02 | Ду 100 | 108 | 165 | 240 | 8,2 |
| -03 | Ду 125 | 133 | 219 | 290 | 14,0 |
| -04 | Ду 150 | 159 | 273 | 345 | 20,3 |
| -05 | Ду 200 | 219 | 273 | 345 | 16,0 |
| -06 | Ду 250 | 273 | 325 | 395 | 18,6 |
| -07 | Ду 300 | 325 | 428 | 500 | 34,4 |
| -08 | Ду 350 | 377 | 478 | 550 | 42,7 |
| -09 | Ду 400 | 426 | 530 | 600 | 45,8 |
| -10 | Ду 500 | 530 | 630 | 730 | 57,0 |
| -11 | Ду 600 | 630 | 720 | 810 | 64,9 |
| -12 | Ду 700 | 720 | 820 | 920 | 78,5 |
| -13 | Ду 800 | 820 | 920 | 1030 | 89,3 |
| -14 | Ду 900 | 920 | 1020 | 1130 | 98,6 |
| -15 | Ду 1000 | 1020 | 1120 | 1230 | 113,7 |
| -16 | Ду 1200 | 1220 | 1320 | 1430 | 135 |
| -17 | Ду 1400 | 1420 | 1520 | 1630 | 155,5 |
0

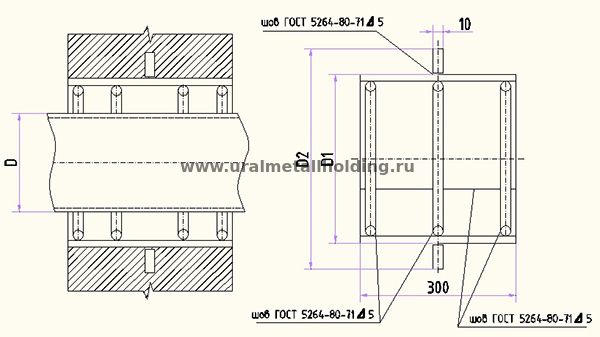

Сальники набивные L-300
| Обозначение | Шифр сальника | D, мм | D1, мм | D2, мм | Масса сальника, кг |
|---|---|---|---|---|---|
| ТМ 90 | Ду 50 | 57 | 114 | 185 | 7,0 |
| -01 | Ду 80 | 89 | 140 | 215 | 8,7 |
| -02 | Ду 100 | 108 | 165 | 240 | 10,4 |
| -03 | Ду 125 | 133 | 219 | 290 | 17,9 |
| -04 | Ду 150 | 159 | 273 | 345 | 25,5 |
| -05 | Ду 200 | 219 | 273 | 345 | 20,6 |
| -06 | Ду 250 | 273 | 325 | 395 | 24,1 |
| -07 | Ду 300 | 325 | 428 | 500 | 42,5 |
| -08 | Ду 350 | 377 | 478 | 550 | 54,1 |
| -09 | Ду 400 | 426 | 530 | 600 | 57,3 |
| -10 | Ду 500 | 530 | 630 | 730 | 70,9 |
| -11 | Ду 600 | 630 | 720 | 810 | 82,1 |
| -12 | Ду 700 | 720 | 820 | 920 | 98,9 |
| -13 | Ду 800 | 820 | 920 | 1030 | 112,3 |
| -14 | Ду 900 | 920 | 1020 | 1130 | 124,1 |
| -15 | Ду 1000 | 1020 | 1120 | 1230 | 144,5 |
| -16 | Ду 1200 | 1220 | 1320 | 1430 | 171,3 |
| -17 | Ду 1400 | 1420 | 1520 | 1630 | 198,1 |

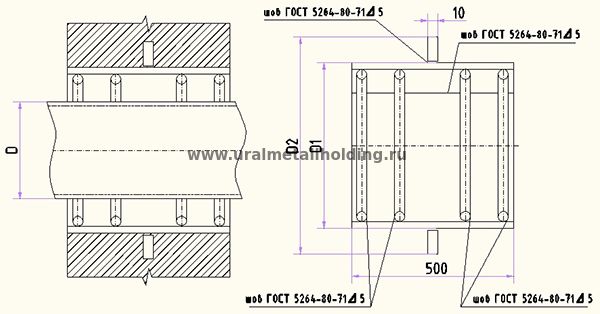

Сальники набивные L-500
| Обозначение | Шифр сальника | D, мм | D1, мм | D2, мм | Масса сальника, кг |
|---|---|---|---|---|---|
| ТМ 91 | Ду 50 | 57 | 114 | 185 | 9,4 |
| -01 | Ду 80 | 89 | 140 | 215 | 11,6 |
| -02 | Ду 100 | 108 | 165 | 240 | 13,9 |
| -03 | Ду 125 | 133 | 219 | 290 | 24,1 |
| -04 | Ду 150 | 159 | 273 | 345 | 33,3 |
| -05 | Ду 200 | 219 | 273 | 345 | 28,6 |
| -06 | Ду 250 | 273 | 325 | 395 | 33,9 |
| -07 | Ду 300 | 325 | 428 | 500 | 55,9 |
| -08 | Ду 350 | 377 | 478 | 550 | 73,8 |
| -09 | Ду 400 | 426 | 530 | 600 | 76,5 |
| -10 | Ду 500 | 530 | 630 | 730 | 94,0 |
| -11 | Ду 600 | 630 | 720 | 810 | 112,2 |
| -12 | Ду 700 | 720 | 820 | 920 | 133,0 |
| -13 | Ду 800 | 820 | 920 | 1030 | 150,6 |
| -14 | Ду 900 | 920 | 1020 | 1130 | 166,1 |
| -15 | Ду 1000 | 1020 | 1120 | 1230 | 196,4 |
| -16 | Ду 1200 | 1220 | 1320 | 1430 | 232,7 |
| -17 | Ду 1400 | 1420 | 1520 | 1630 | 268,0 |

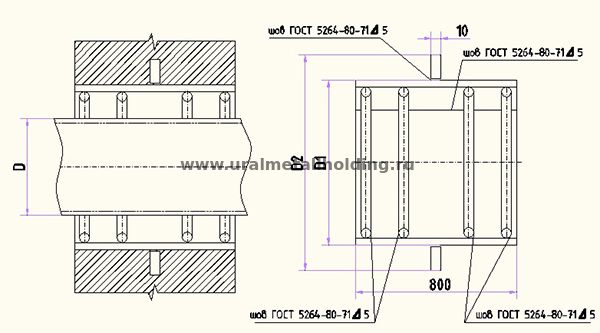

Сальники набивные L-800
| Обозначение | Шифр сальника | D, мм | D1, мм | D2, мм | Масса сальника, кг |
|---|---|---|---|---|---|
| ТМ 92 | Ду 50 | 57 | 114 | 185 | 13,0 |
| -01 | Ду 80 | 89 | 140 | 215 | 16,1 |
| -02 | Ду 100 | 108 | 165 | 240 | 19,3 |
| -03 | Ду 125 | 133 | 219 | 290 | 33,6 |
| -04 | Ду 150 | 159 | 273 | 345 | 45,2 |
| -05 | Ду 200 | 219 | 273 | 345 | 40,5 |
| -06 | Ду 250 | 273 | 325 | 395 | 48,1 |
| -07 | Ду 300 | 325 | 428 | 500 | 74,5 |
| -08 | Ду 350 | 377 | 478 | 550 | 101,6 |
| -09 | Ду 400 | 426 | 530 | 600 | 103,6 |
| -10 | Ду 500 | 530 | 630 | 730 | 126,2 |
| -11 | Ду 600 | 630 | 720 | 810 | 154,4 |
| -12 | Ду 700 | 720 | 820 | 920 | 180,9 |
| -13 | Ду 800 | 820 | 920 | 1030 | 204,6 |
| -14 | Ду 900 | 920 | 1020 | 1130 | 226,1 |
| -15 | Ду 1000 | 1020 | 1120 | 1230 | 270,4 |
| -16 | Ду 1200 | 1220 | 1320 | 1430 | 319,7 |
| -17 | Ду 1400 | 1420 | 1520 | 1630 | 369,0 |
