Опоры по ОСТ 24.125.154-01

Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02

Опоры скользящие трубопроводов ТЭС и АЭС

Настоящий стандарт распространяется на опоры скользящие трубопроводов ТЭС и АЭС:

  • из хромомолибденованадиевых сталей наружным диаметром от 57 до 920 мм с температурой среды t ≤ 560 °С;
  • из углеродистой и кремнемарганцовистых сталей наружным диаметром от 57 до 820 мм с температурой среды t ≤ 440 °С;
  • из сталей аустенитного класса наружным диаметром от 57 до 325 мм с температурой среды t ≤ 440 °С.

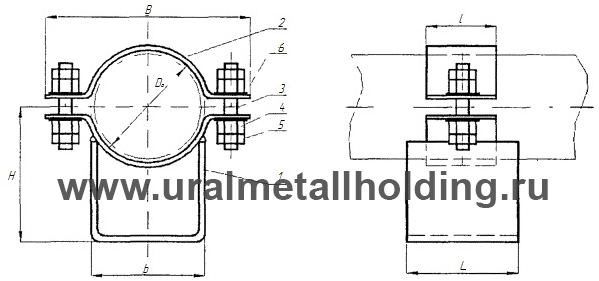

Рисунок 1
1 – корпус, 2 – полухомут, 3 – шпилька, 4,5 – гайка. 6 – шайба


Условные обозначения – см. рисунок 1

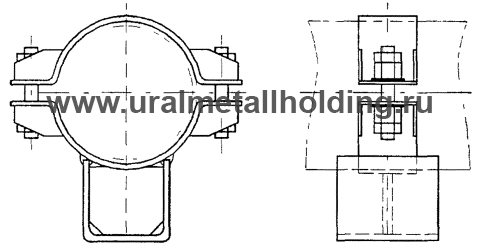

Рисунок2


Условные обозначения – см. рисунок 1

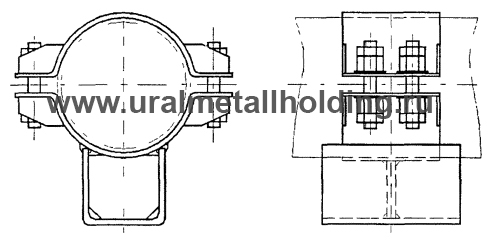

Рисунок 3


Условные обозначения – см. рисунок 1

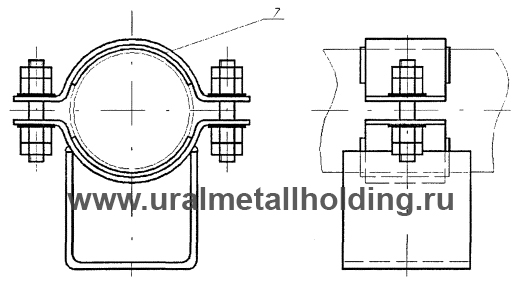

Рисунок 4
7 – прокладка


Условные обозначения – см. рисунок 1

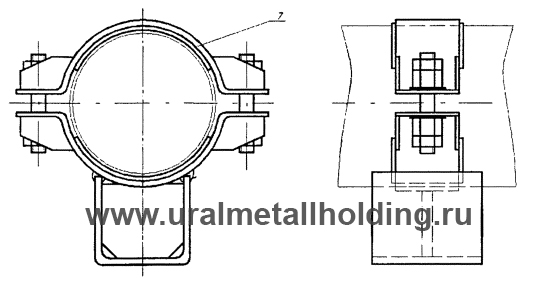

Рисунок 5
7 – прокладка

Основные размеры скользящих опор трубопроводов из хромомолибденованадиевых сталей, мм

Исполнение
Наружный диаметр трубопровода Da
Рисунок
B
b
L
l
H
Масса, кг
01
57
1
140
60
80
60
135
1,99
02
76
160
146
2,13
03
108
200
100
90
180
2,97
04
133
240
198
3,23
05
159
270
213
3,43
06
194
330
150
110
261
6,62
07
219
355
277
6,88
08
245
2
390
200
120
80
290
11,41
09
273
430
310
11,75
10
325
490
280
140
100
345
16,20
11
377
560
360
360
25,98
12
426
610
120
404
29,46
13
465
3
660
200
160
433
38,46
14
530
740
480
430
44,64
15
630
850
540
180
500
68,04
16
720
950
620
542
76,24
17
920
1150
686
86,32

Основные размеры скользящих опор трубопроводов из углеродистой и кремнемарганцовистых сталей, мм

Исполнение
Наружный диаметр трубопровода Da
Рисунок
B
b
L
l
H
Масса, кг
18
57
1
140
60
80
50
112
1,40
19
76
160
124
1,50
20
89
185
100
90
137
2,79
21
108
200
157
3,15
22
133
240
175
3,43
23
159
270
192
3,57
24
194
330
150
110
241
5,98
25
219
355
257
6,18
26
245
2
390
200
120
70
270
10,54
27
273
430
290
10,84
28
325
490
280
140
90
326
15,03
29
377
560
360
340
24,38
30
426
610
110
384
27,60
31
465
3
660
200
160
413
36,64
32
530
740
480
410
42,60
33
630
850
540
170
480
64,90
34
720
950
620
522
72,10
35
820
1110
598
80,70

Основные размеры скользящих опор трубопроводов из аустенитной стали, мм

Исполнение
Наружный диаметр трубопровода Da
Рисунок
B
b
L
l
H
Масса, кг
36
57
4
140
60
80
50
113
1,48
37
76
160
125
1,62
38
89
185
100
90
138
2,90
39
108
200
158
3,31
40
133
240
176
3,67
41
159
270
193
3,85
42
219
355
150
110
258
6,52
43
245
5
390
200
120
70
271
11,04
44
273
430
291
11,40
45
325
490
280
140
90
327
15,90
