Болты фундаментные составные Тип-3 ГОСТ 24379.1-80
Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02
Болты изготовлены по ГОСТ 24379.0-80

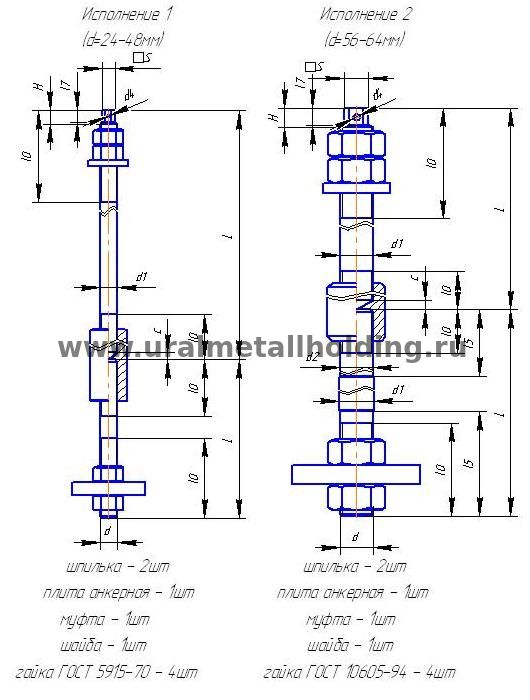

Примеры установки болтов в фундамент:
Исп. 1-2. При установке составных болтов нижняя шпилька совместно с муфтой и анкерной плитой, устанавливается до бетонирования фундамента. Верхняя шпилька ввертывается в муфту и прихватывается сваркой после установки оборудования, которое монтируется методом поворота и надвижки.
| Номинальный диаметр резьбы d | Шаг резьбы | d1 | d2 | d4 | l0 | l | l5 | l7 | H | c | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Крупный | Мелкий | ||||||||||
| 24 | 3 | – | 24 | – | 5 | 110 | 75 | – | 7 | 16 | 9 |
| 30 | 3,5 | 30 | 120 | 90 | 12 | ||||||
| 36 | 4 | 36 | 8 | 130 | 110 | 10 | 20 | ||||
| 42 | 4,5 | 42 | 140 | 125 | 15 | ||||||
| 48 | 5 | 48 | 150 | 150 | 12 | 25 | 18 | ||||
| 56 | 5,5 | 60 | 56 | 12 | 160 | – | 400 | 16 | 30 | 20 | |
| 64 | 6 | 70 | 64 | 16 | 170 | 500 | 20 | 40 | 25 | ||
Смотреть весь список болтов.
-
