Коллекторы конусные проходные КП

  • СИОТ-М
  • СИОТ-М1

Назначение

Коллекторы конусные проходные типа КП применяются в системах аспирации при отсасывании от технологического оборудования и дальнейшего перемещения по воздухопроводу пыли, порошкообразных, сыпучих и волокнистых материалов.

Коллекторы дают возможность подключать воздухопроводы местных отсосов под углом к горизонтальной плоскости, а отводимый воздух направлять соответственно вверх или вниз.

Устройство и принцип работы

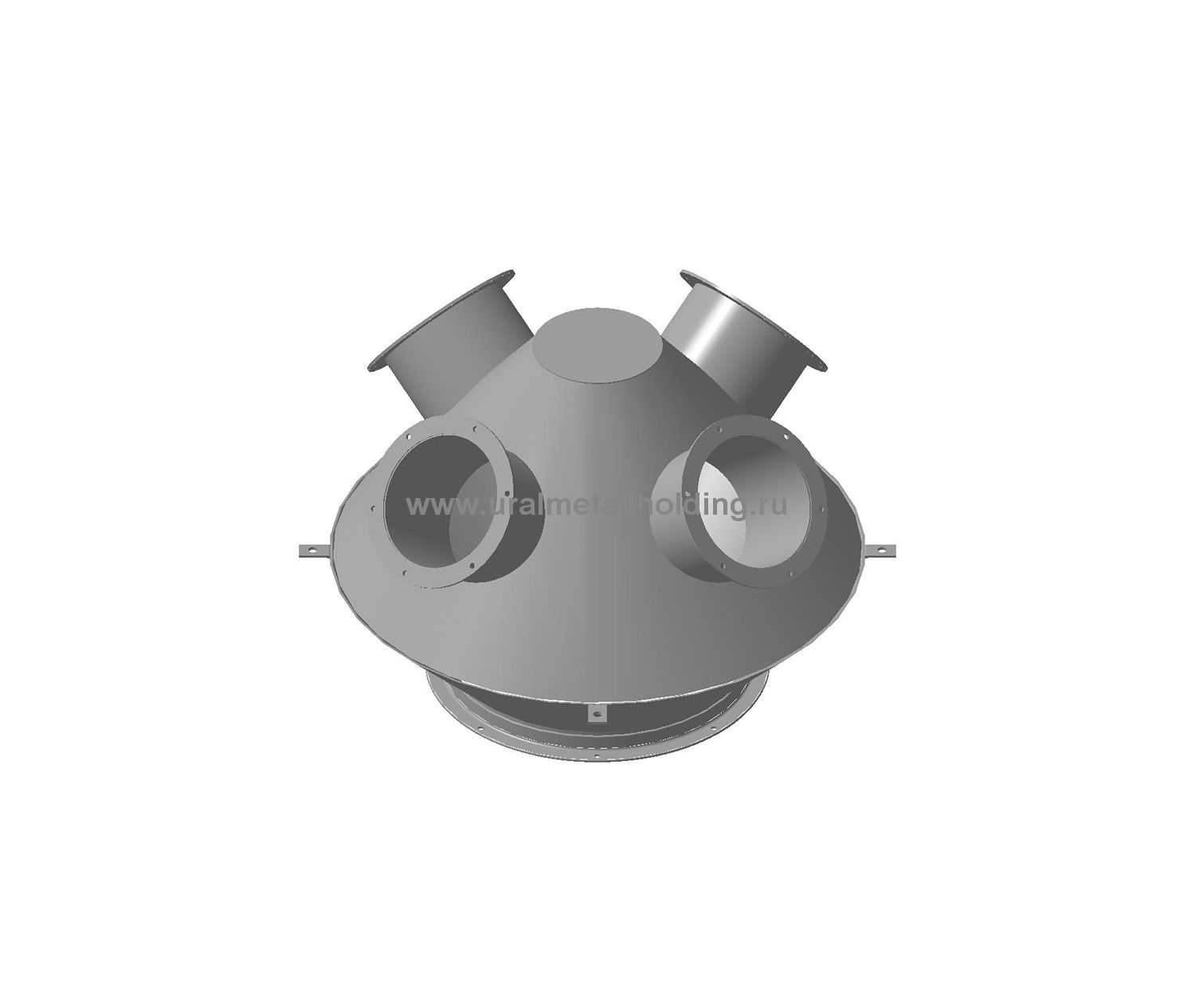

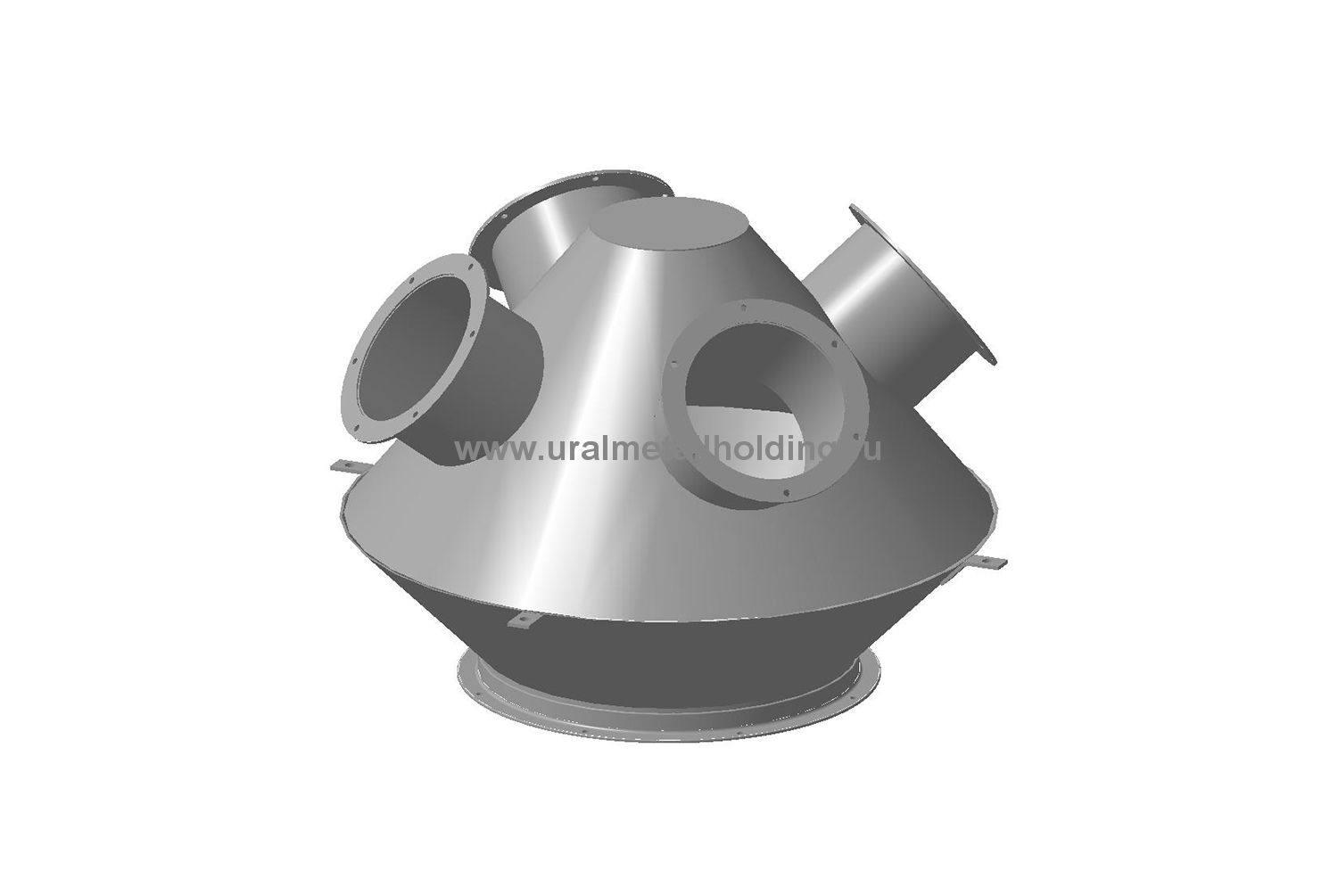

Конусные проходные коллекторы состоят из двух усеченных конусов, стыкуемых в расширенной части. Аспирируемый воздух через патрубок попадает в коллектора и направляется вниз в воздухопровод на пылеочистную установку.

Соединение воздухопроводов местных отсосов с патрубками коллекторов, а также самих коллекторов с воздухопроводами на пылеочистную установку – фланцевое.

Разгрузка коллекторов пневматическая, потоком проходящего аспирационного воздуха.

Технические характеристики

Производительность по воздуху, м3/час:

Наименование Производительность, м3/час
КП-4 6480
КП-6 9720
КП-8 12960
КП-10 16200

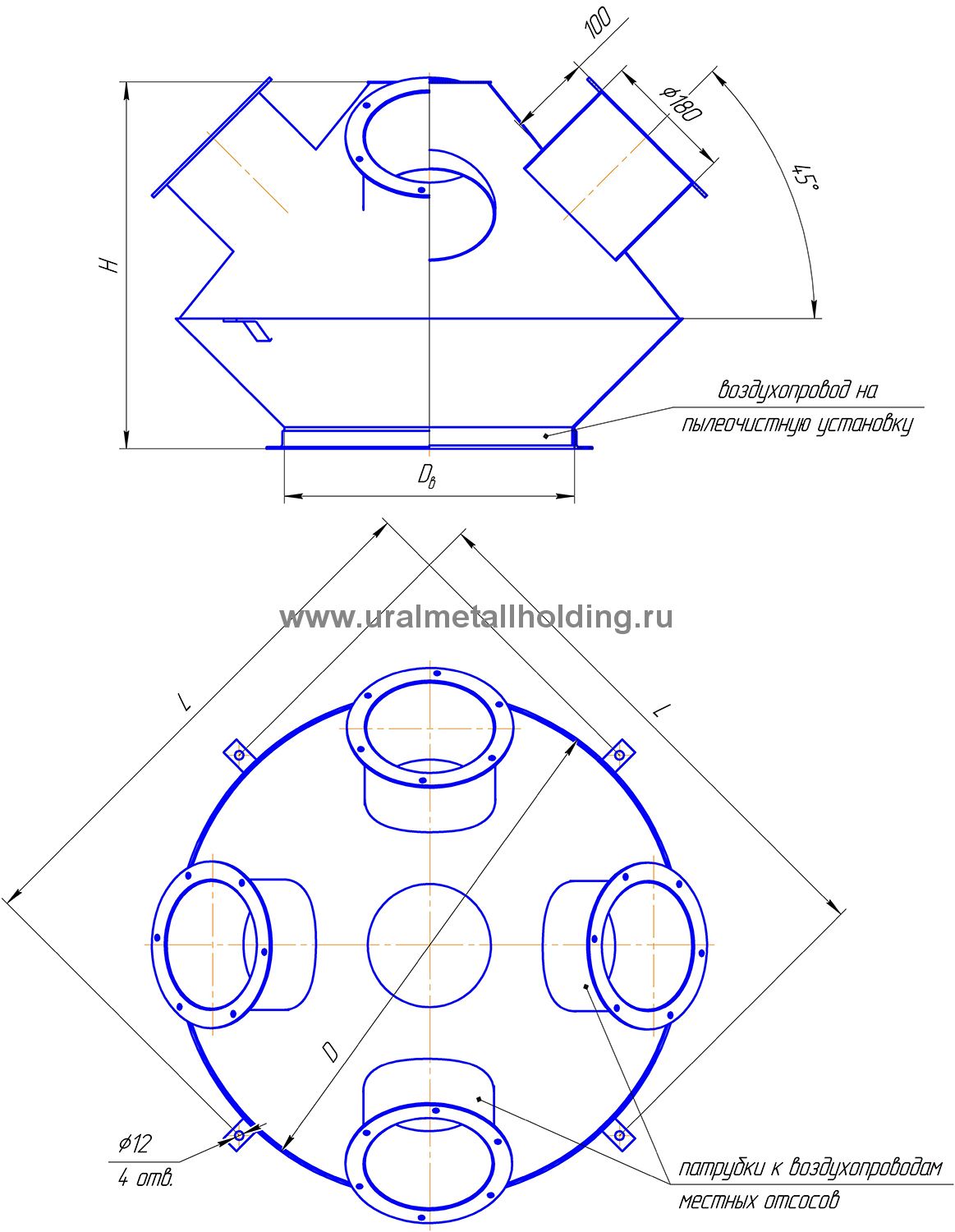

Рисунок 1 – Коллектор конусный проходной КП



Обозначение Основные размеры, мм Кол-во
патрубков
Масса, кг
Dв D H L
КП-4 400 700 445 744 4 27,9
КП-6 450 900 547 944 6 38,3
КП-8 500 1000 560 1044 8 47,8
КП-10 560 1200 625 1300 10 74,1
